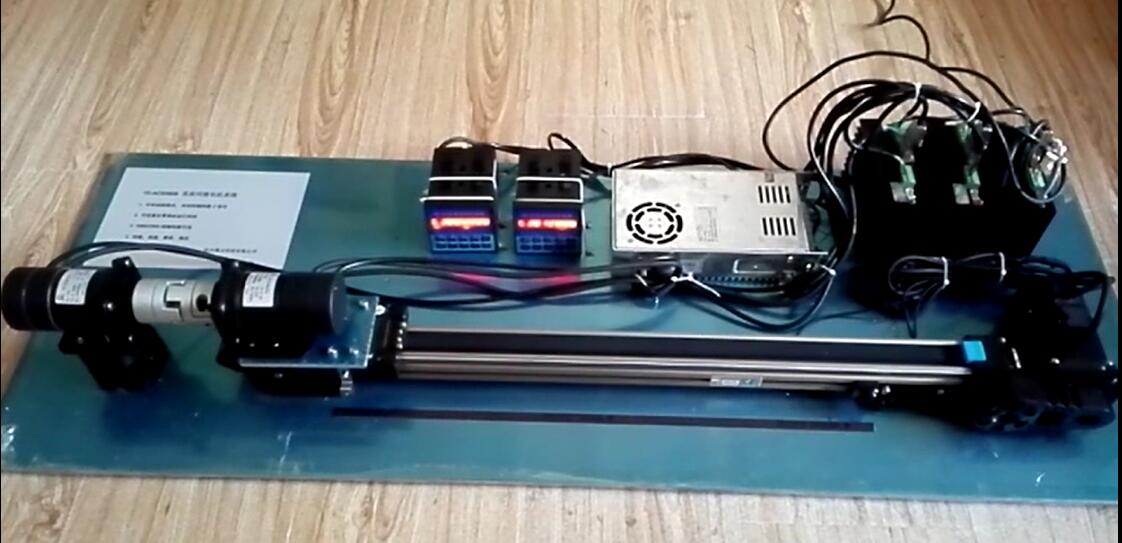

![1WI)EH0X{0]{KL}C5PN}LTR.jpg](/ueditor/asp/upload/image/20180228/15197776755718183.jpg "1WI)EH0X{0]{KL}C5PN}LTR.jpg")
如圖相關視頻

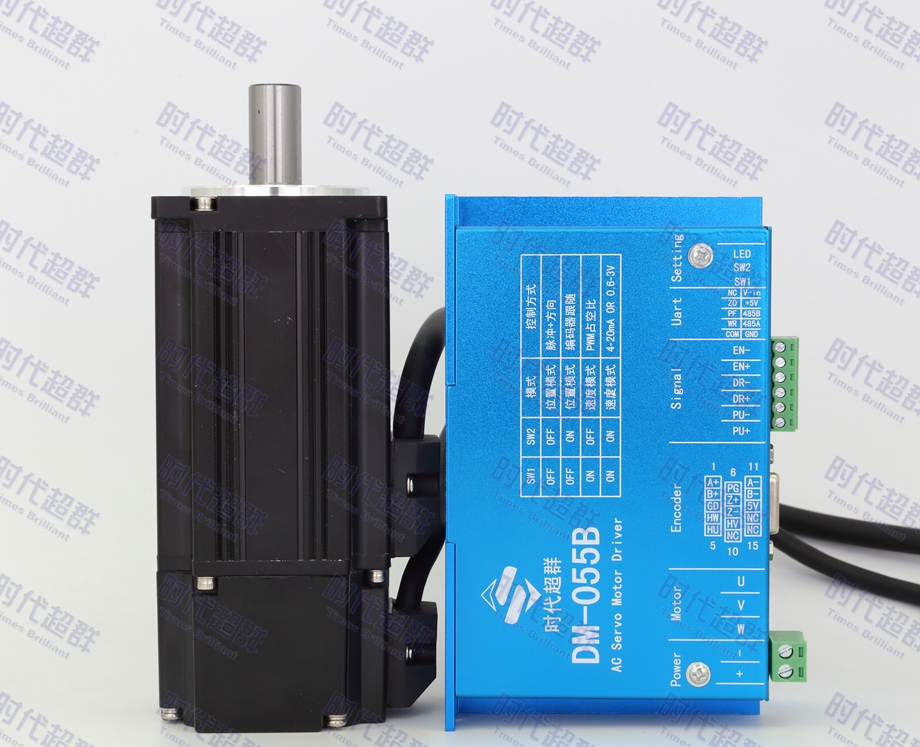

上電后驅動器控制60伺服電機自動找原點后反轉到Z信號，保證原點精度，57無刷伺服自動找Z信號，保證同步角度，快速平穩，分六段定位，高速返回，快速分三段定位，高速旋轉同步。整個過程 運行流暢，無任何卡頓情況！ 其中60伺服型號為60A3A02030-SC0,200W直流伺服。電壓36V,功率200W, 扭矩0.63 NM,止口50MM, 孔距50MM, 軸長27 MM,軸徑14 MM,鍵槽5MM. 配套驅動器為DM-055B,如下圖:

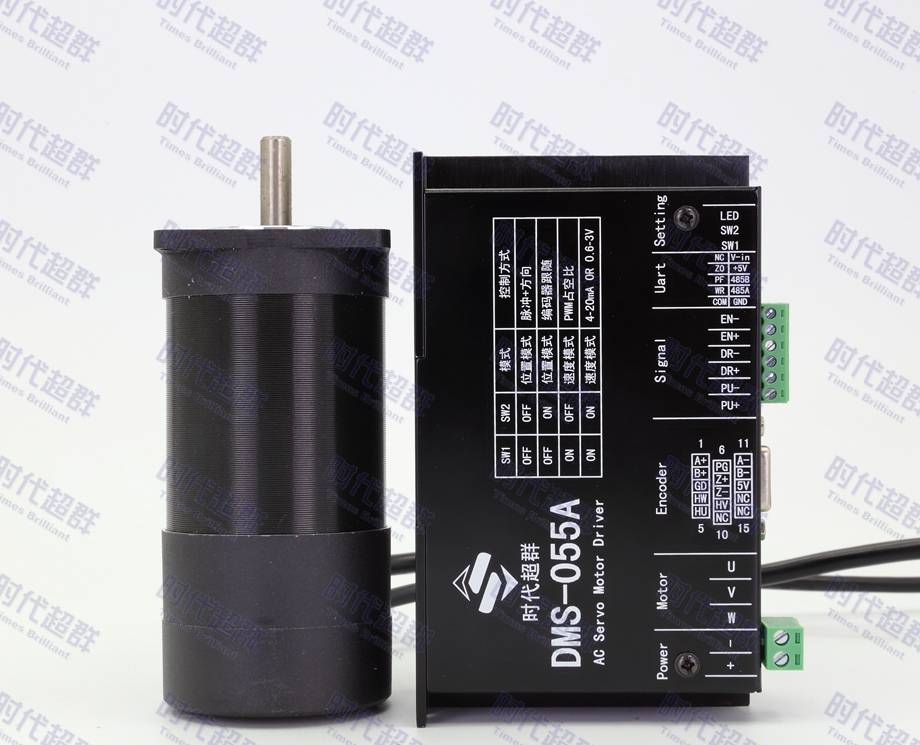

具有運行噪音小，運行平穩，噪音低的特點。電機編碼器采用2500線編碼器，特別適合需要高轉速，低噪音的場合。廣泛應用在是火花機、機械手、精確的機器等。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。低壓伺服電機運行十分平穩，振動噪音及發熱極小，極數8，額定轉速3000RPM，****轉速1RPM，電機長度130MM。 57無刷伺服電機70W型號為57B2C0730-SC0,電壓24V,功率70W,扭矩0.22Nm ,止口38.1 MM,孔距47.1 MM,軸長26MM, 軸徑8MM. 如下圖：

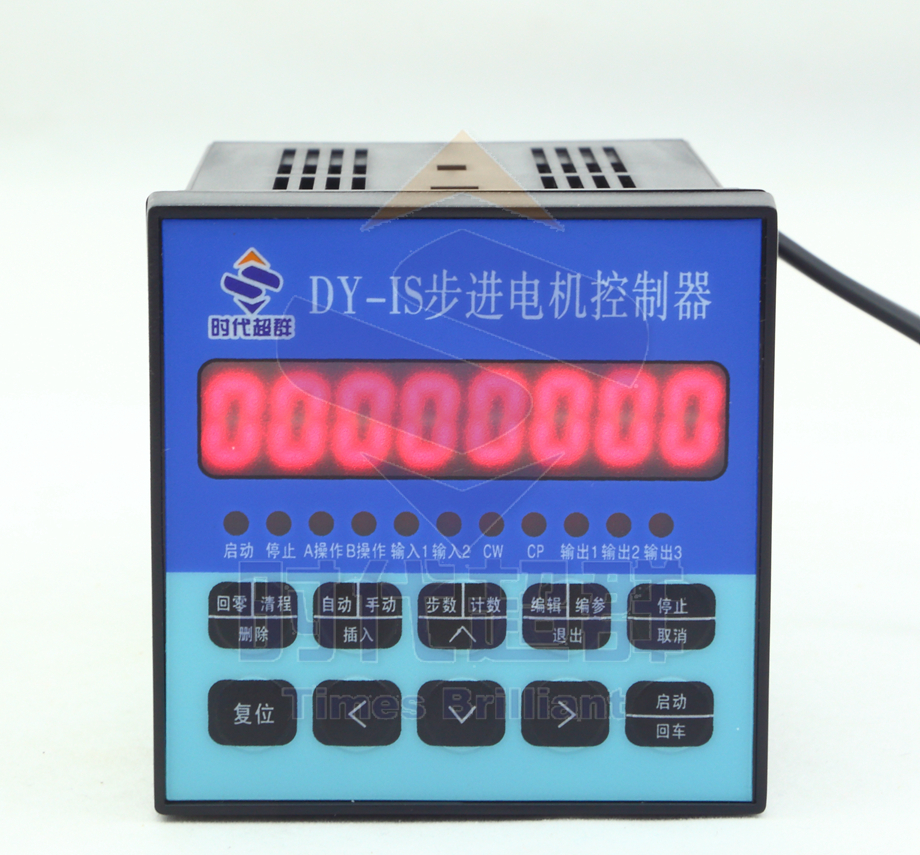

配套驅動器DMS-055A,支持位置/速度閉環；位置模式支持指令脈沖+方向 或 正交脈沖信號；速度模式支持PWM占空比信號 或 4~20ma電流 或 0.6~3V電壓信號控制； 16位電子齒輪功能，1~65535 / 1~65535； 供電電壓+20V~50V。支持50~500W交流伺服電機；支持485（modbus協議RTU模式）控制方式�？梢栽O(shè)定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件；具有欠壓，過壓，堵轉，過熱保護。 控制器型號為DY-IS,DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。如下圖：
電機及其配套的優勢如下：
�、烹姍C旋轉的角度正比于脈沖數；
�、齐姍C停轉的時候具有****的轉矩（當繞組激磁時）；
�、怯捎诿坎降木仍诎俜种桨俜种澹也粫䦟⒁徊降恼`差積累到下一步因而有較好的位置精度和運動的重復性；
⑷優秀的起停和反轉響應；
�、捎捎跊]有電刷，可靠性較高，因此電機的壽命僅僅取決于軸承的壽命；
�、孰姍C的響應僅由數字輸入脈沖確定，因而可以采用開環控制，這使得電機的結構可以比較簡單而且控制成本；
�、藘H僅將負載直接連接到電機的轉軸上也可以極低速的同步旋轉；
�、逃捎谒俣日扔诿}沖頻率，因而有比較寬的轉速范圍。
