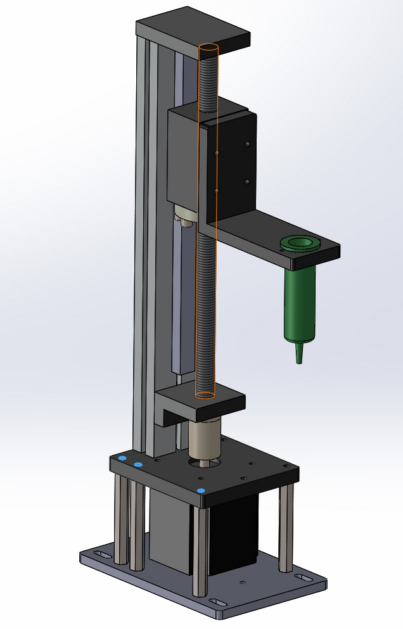

上圖為客戶特殊定做的CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠。 客戶想利用此導軌做垂直上下的運行，速度為100MM/s,電機在底部使用，如下圖，為了使結構更加穩固，運行效果更好，客戶定做一下連接片。
這種結構的好出就在于，不會頭重腳輕，客戶選用的是42步進電機，連接片根據客戶要求定做如下；
下圖為客戶定做的成品：
