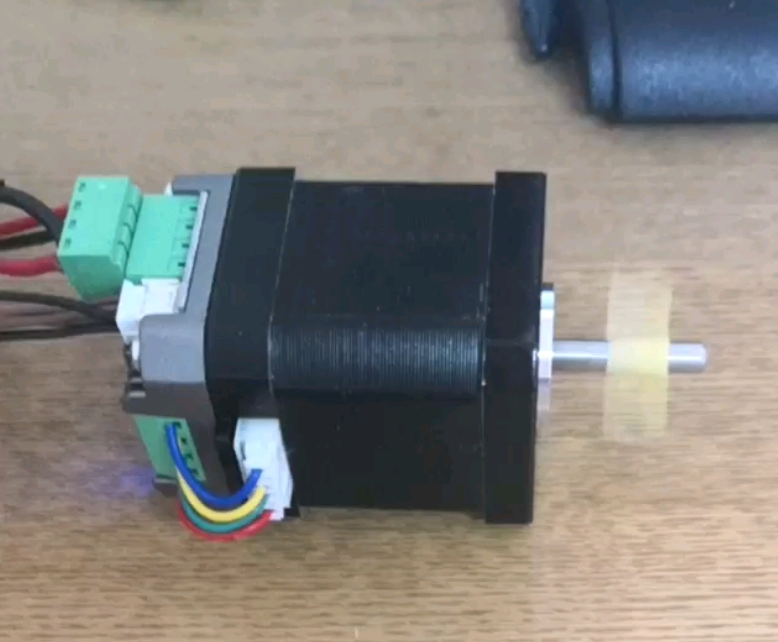

上圖測試產品為42HBD48AJ4-TF0兩相步進電機，ZD-M42P步進電機驅動器，兩款產品可以組裝到一起，大大減小了空間的占用，42HBD48BJ4-TF0兩相混合式步進電機，機身高48MM，扭矩0.52N.m，電流1.7A，軸徑Φ5MM，圓軸。
ZD-M42P產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 這款控制器可支持共陰極和共陽極兩種接法 今天介紹一下這款驅動如何和共陰極PLC接線。

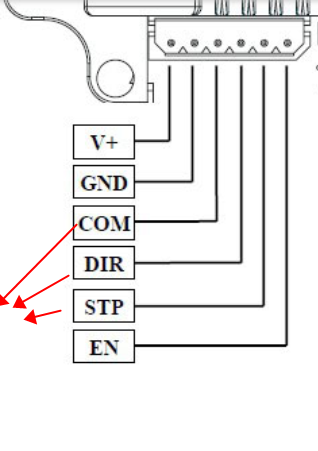

電氣接口
首先用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
24V共陰極接法
COM口接PLC的0V公共端，STP方向口接脈沖（0V，24V頻繁變化的口），DIR接方向（要么是0V正向要么是24V反向）
