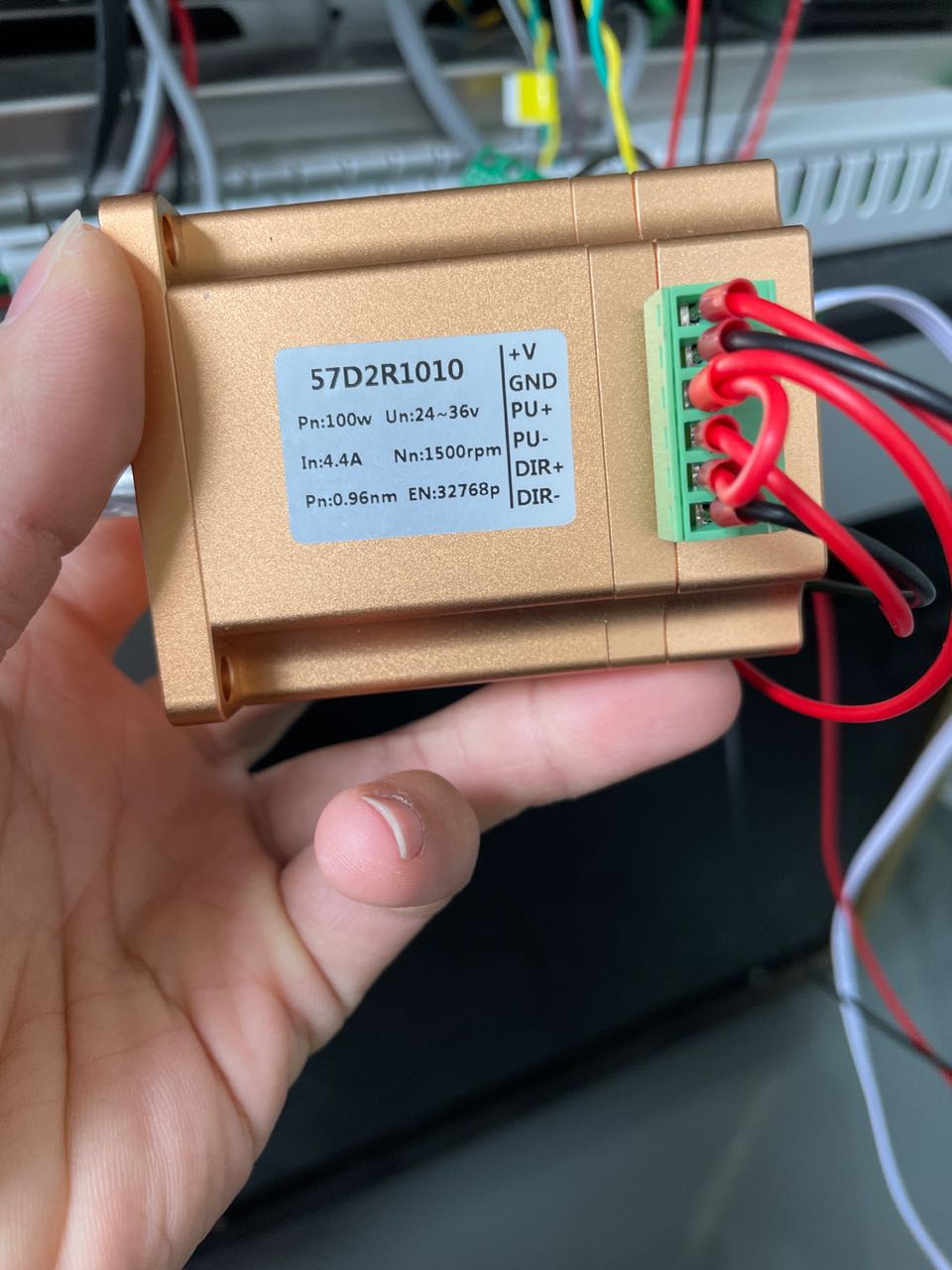

上圖是時代超群可長期提供的直流力矩電機57D2R1010-SJ0,供電電壓是24V,功率是100W. 產品特性 1. 15 位****編碼器,一圈脈沖高達 32768。 2. 14 對級永磁電機,大扭力輸出。 3. 一體化伺服,簡化接線,體積超小。 4. 低噪音,低振動,高速定位,高可靠性。 5. FOC 場定向矢量控制,支持位置/速度閉環。 6. 可工作在零滯后給定脈沖狀態,跟隨零滯后。 7. 上電可以自動回位。 8. 16 位電子齒輪功能。 9. modbus RTU 通信(19200,8,N,1)。 10. 位置模式,支持脈沖+方向信號 11. 具有堵轉,過熱保護。 本驅動器提供一個上位機軟件,用于監測和測試驅動器?梢酝ㄟ^(guò)軟件查看和設置驅動器內部參數。

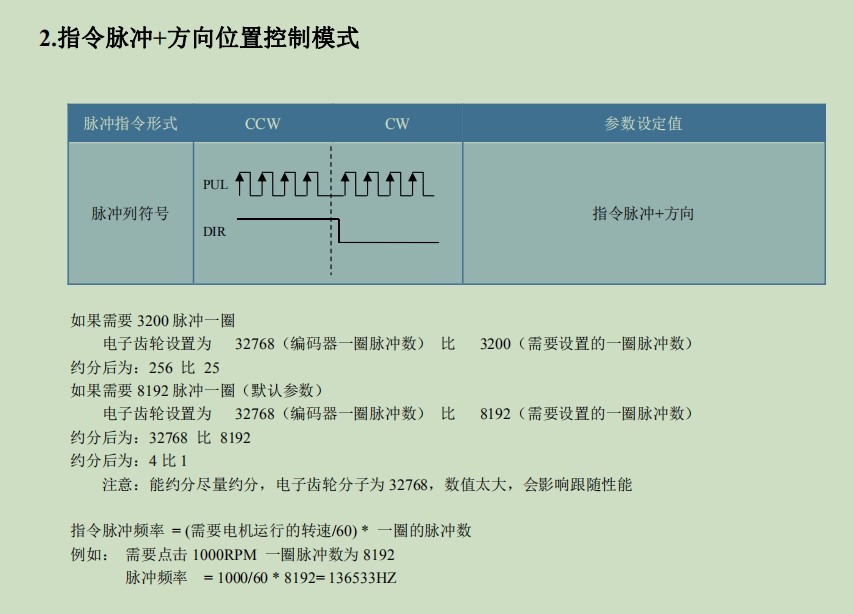

有用戶在使用中提問:電子齒輪比設置無效,是什么問題? 經了解,客戶用的是通訊控制,電子齒輪無效!通訊默認是32768脈沖轉一圈,直接輸入對應的脈沖數就可以!

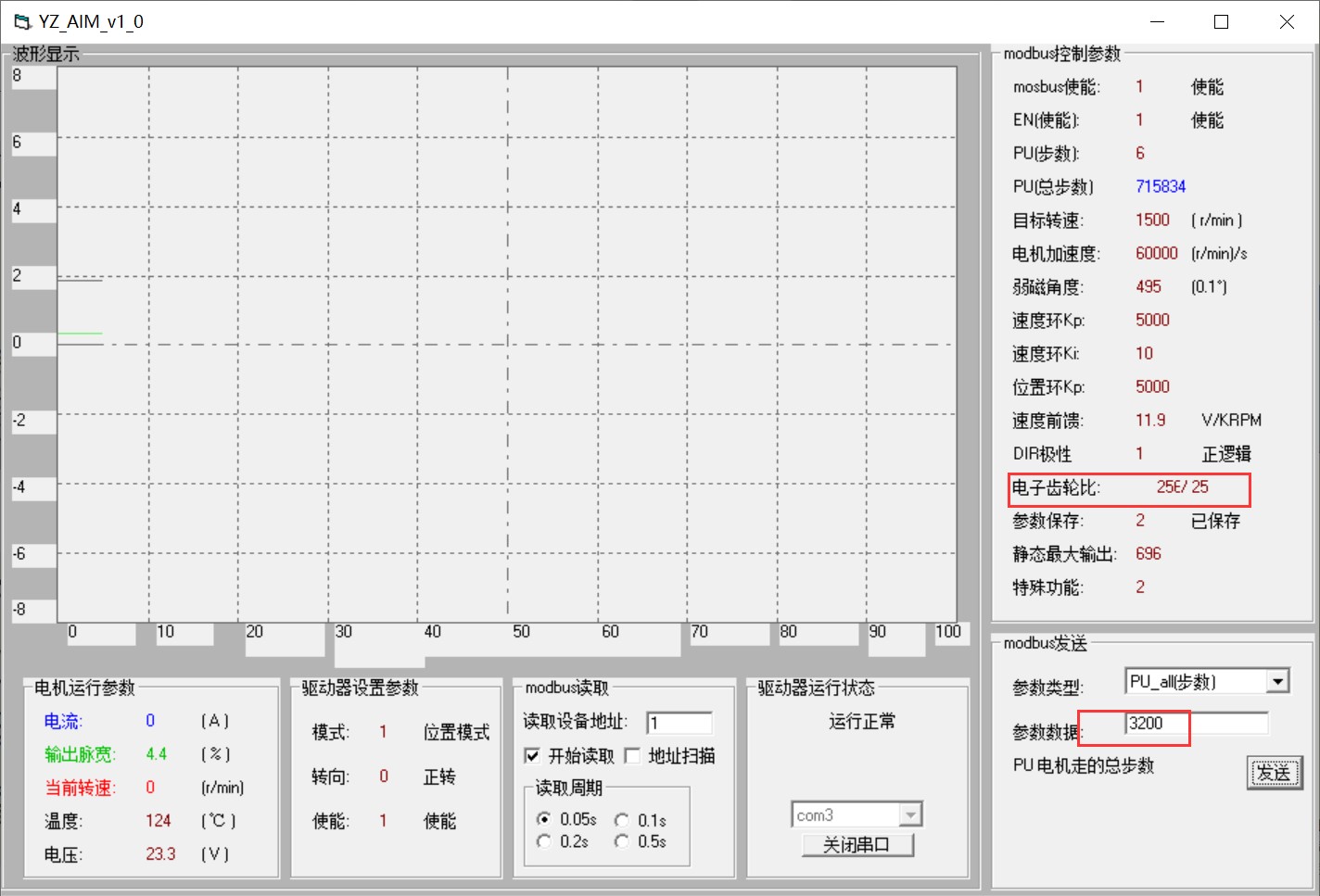

如上圖所示,軟件分為波形顯示,電機運行參數等幾個部分。 下面介紹一下各個部分的功能和作用。 波形顯示:一共有 4 個通道,分別用 4 種顏色表示。顏色和 電機運行參數 內的字體顏色相同。即:藍表示電流,綠表示輸出的脈寬,紅表示當前轉速,黑表示電壓。 電機運行參數:表示電機運行的實時數據。 驅動器設置參數:顯示驅動器的撥碼開關,和方向使能設置。 如果是 modbus 模式,此欄無效。驅動器運行狀態:此欄會顯示驅動器的報警狀態,如果沒有報警會顯示運行正常。 Modbus 控制參數:此欄內的參數是驅動器內部的參數,如果要修改這些參數,必須先 對 modbus 使能寫 1。具體的參數含義參考 寄存器說明。 Modbus 讀。捍藱诳稍O(shè)定驅動器的地址,讀取驅動器數據的周期,和是否讀取。 Modbus 發送:此欄用于修改驅動器參數,首先選定參數類型,再設定好參數數據,然后點發送即可. 技術支持 楊工:18001308796 QQ:1755105676
