時代超群CBX系列梯形絲桿直線導軌采用高剛度鋁合金做機體；（可配42、57步進電機、60閉環伺服電機），導程8mm 絲桿直徑8mm

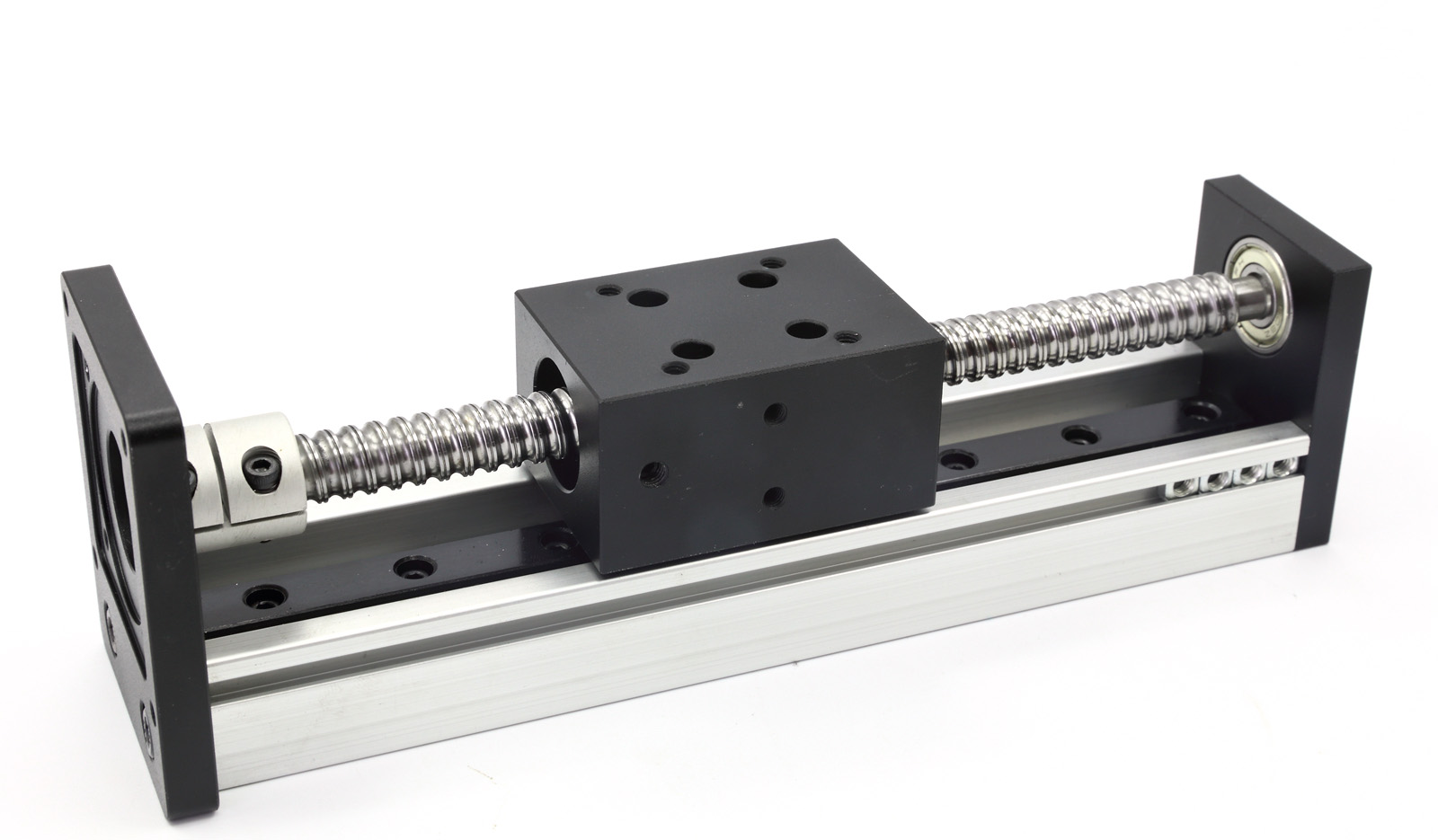

水平載重30Kg，垂直載重10KG，有效50mm-1500行程，定位精度0.03MM。****可到60mm/s；可任意組裝，接收非標定制�？勺龀�1605、1610規格的滾珠絲杠。上圖為CBX1204-400A-K，有效行程400MM。滑塊孔位根據客戶具體要求做了特殊處理，來滿足客戶的安裝需要。

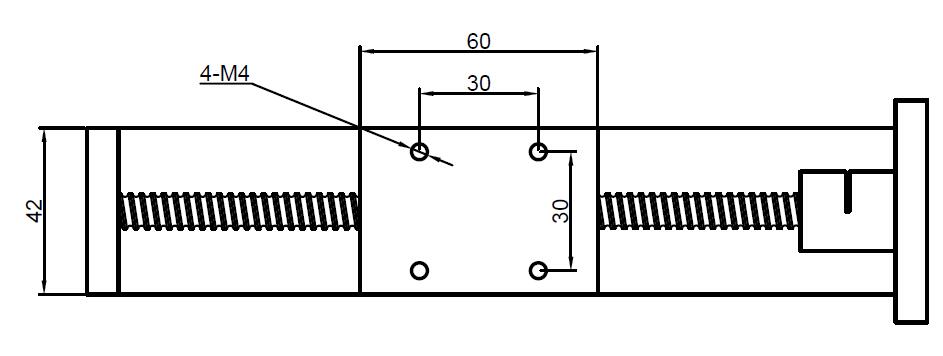

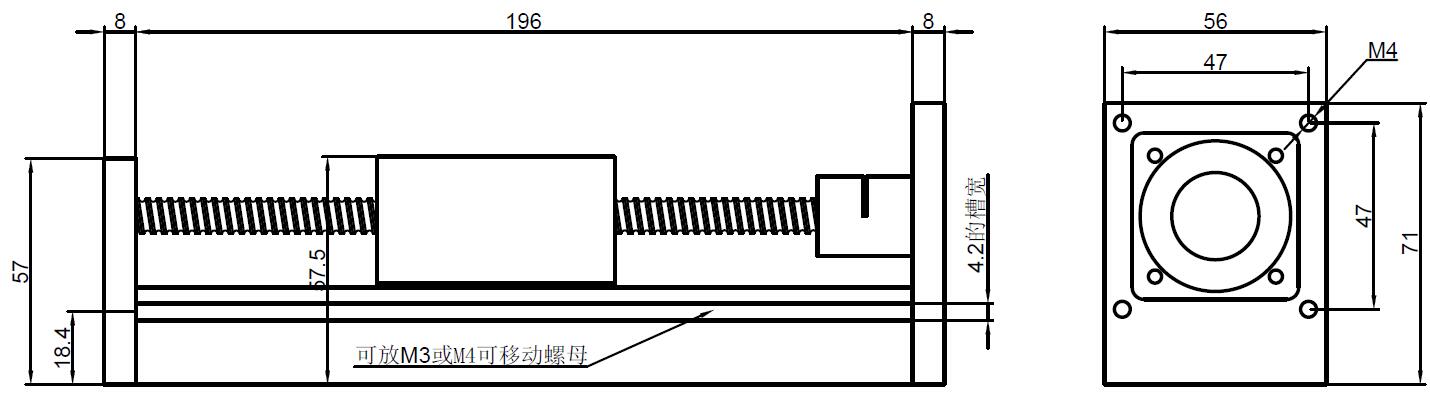

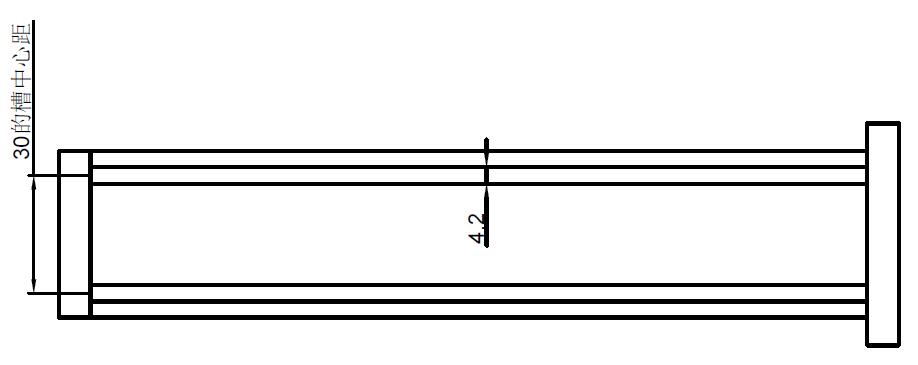

常規產品尺寸圖如下，可根據客戶具體要求定制不同的有效行程和安裝孔位

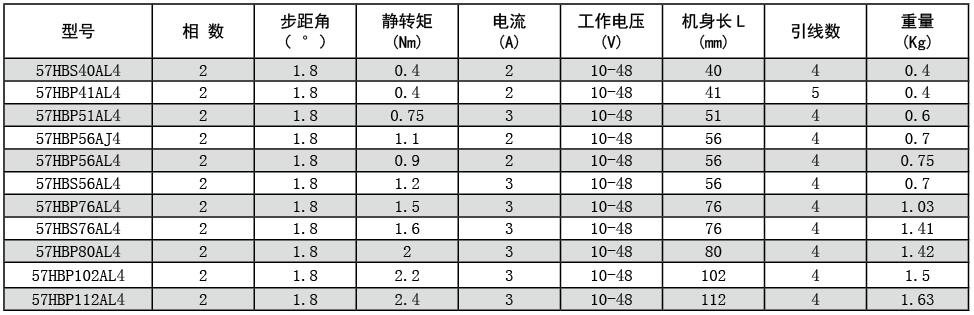

可搭配42或者57系列電機，導軌鏈接片為42/57系列通用連接片 型號
| 步距角
| 靜轉矩
Nm | 電壓VDC | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.21 | 12 | 0.4 | 22 | 5 | 0.2 | | 42HBS33BJ4-TR1 | 1.8 | 0.21 | 12 | 0.4 | 38 | 5 | 0.2 | | 42HBS33BJ4-TR2 | 1.8 | 0.21 | 12 | 0.4 | 42 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.33 | 12 | 0.4 | 22 | 5 | 0.26 | | 42HBS40CJ4-TR0 | 1.8 | 0.33 | 12 | 0.4 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.5 | 12 | 0.4 | 22 | 5 | 0.33 | | 42HBP39BL4-TR0 | 1.8 | 0.3 | 12 | 1.3 | 25 | 5 | 0.27 | | 42HBP47BL4-TR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-TF0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 22 | 5 | 0.37 | | 42HBP47BL4-DR0 | 1.8 | 0.38 | 12-24VDC | 1.2 | 27/22 | 5 | 0.37 | | 42HBP60BL4-TR0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HBP60BL4-DF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 20--10 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 24 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
