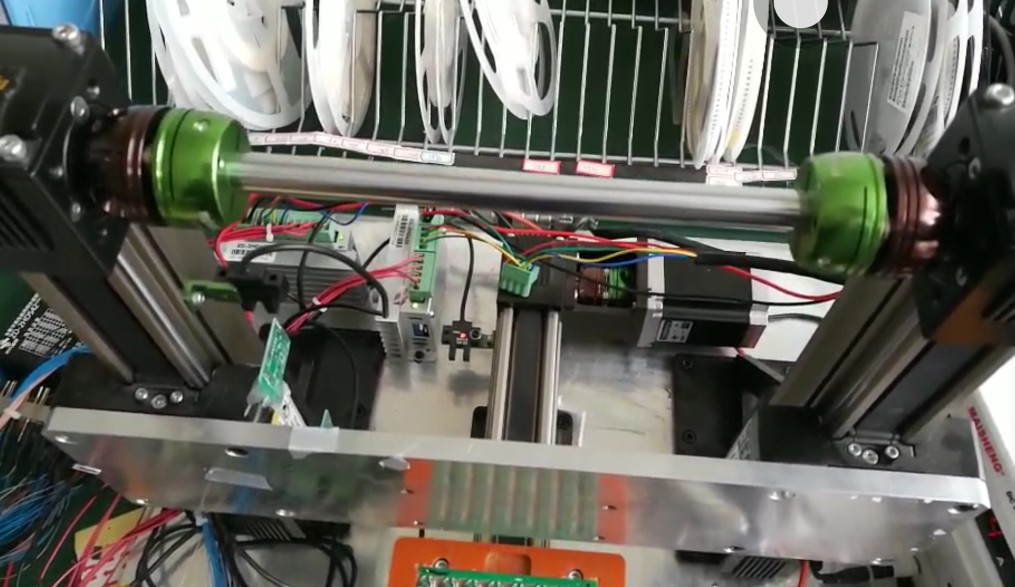

上圖設備是使用的我公司生產的密閉同步帶導軌滑臺兩根，負載鋁型材，配一臺2.4NM的57剎車步進電機一臺1.5NM步進電機和128細分驅動器；下面進行詳細介紹

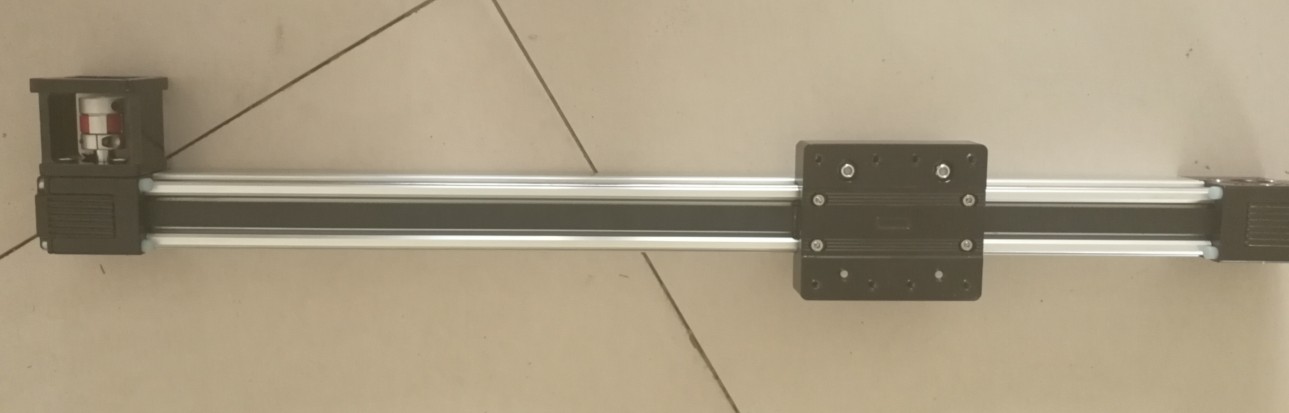

我公司生產的DSXM系列密封款同步帶直線導軌（可配42、57步進電機
60伺服電機）此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg.上圖導軌為DS45M75C-500,有效行程500MM ，導程75MM
導軌寬45MM，同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。
57HBP112AL4-TK0B兩相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業 步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 上圖重導軌垂直負載，在沒有剎車的情況下，電機自鎖里太小，不給電機脈沖后，負載會垂直下滑到低端，為了保持自鎖，必須加剎車來確保負載不會下落
上圖為57HBP76AL4-TK0兩相混合式步進電機
步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm。適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC
32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
