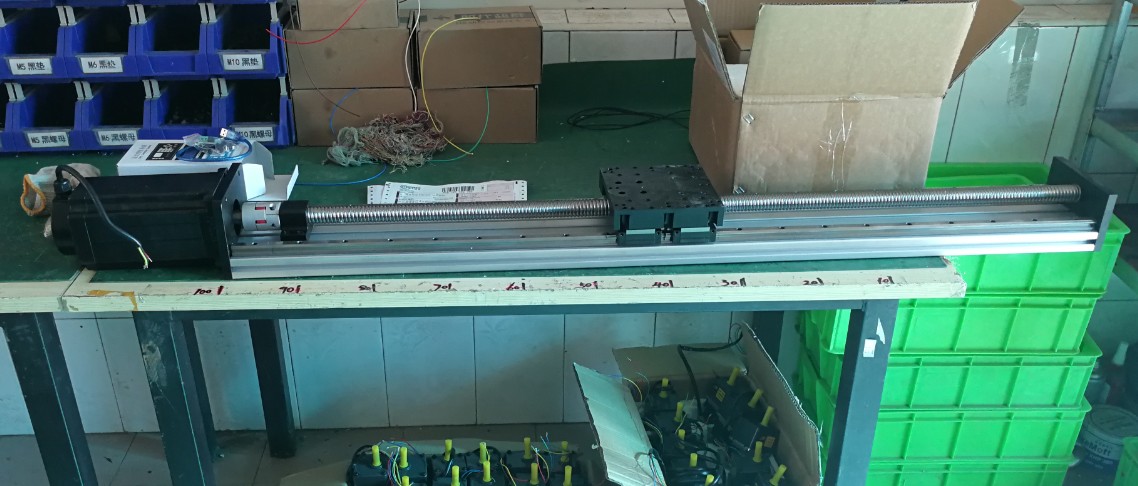

上圖為110步進電機可搭配我公司150型材重型導軌滑臺，時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010（1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米） 110步進電機110HCY220AL3S-TK0
20NM，步距角1.2°，扭矩20Nm，電流6.8A，機身長220MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套驅動器ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。
配套CM30D是為公司生產的面板型運動控制器（數控系統），采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
實現如下功能：無論導軌上次運行到什么位置，從新上點之后，導軌自動回機械零點，這就需要接近開關來給控制器一個反向運動的信號。

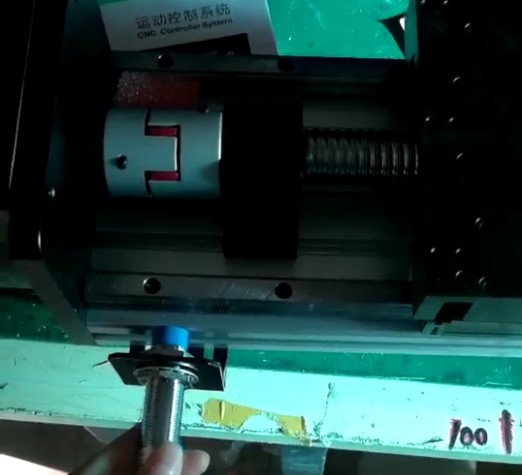

如上圖，設備一上電，程序設置導軌滑塊向左側運行，知道被接近開關檢測，及反向運行，開始從執行設置好的程序

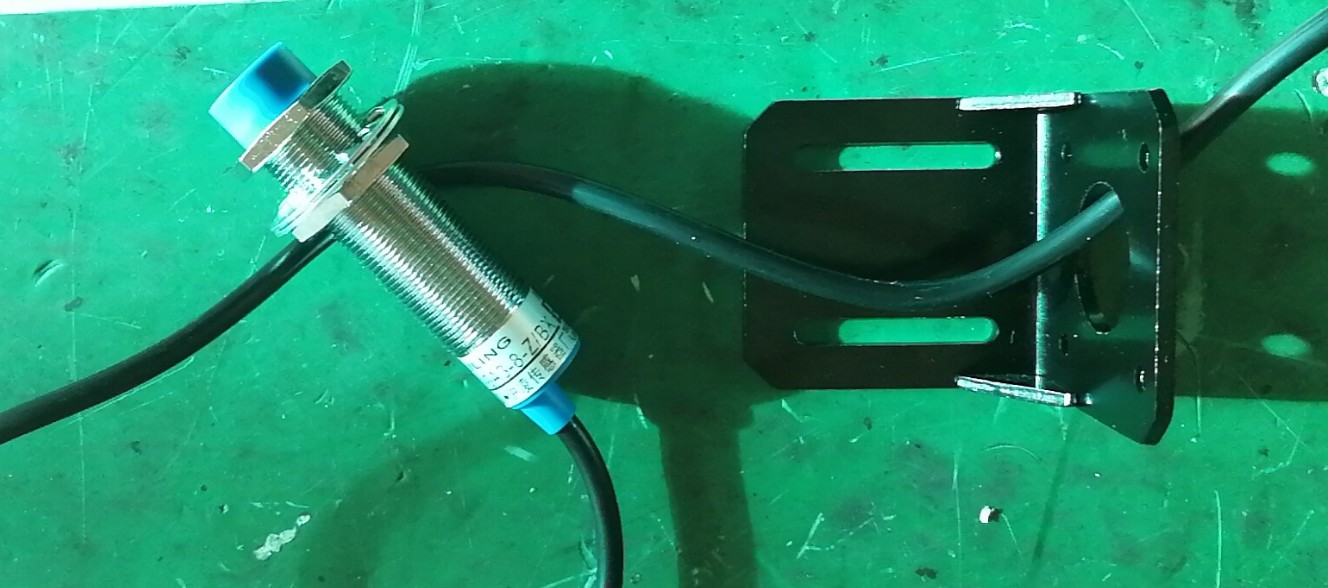

LJ12A3-4-ZBX-18-8接近開關是一種電感式接近開關，檢測距離8MM,無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)裝置提供控制指令。它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。

圓柱直徑18mm（毫米） 檢測距離：8mm（毫米） 工作電壓：DC
6-36V 輸出形式：NPN三線常開 聯系方式：QQ:467102884
