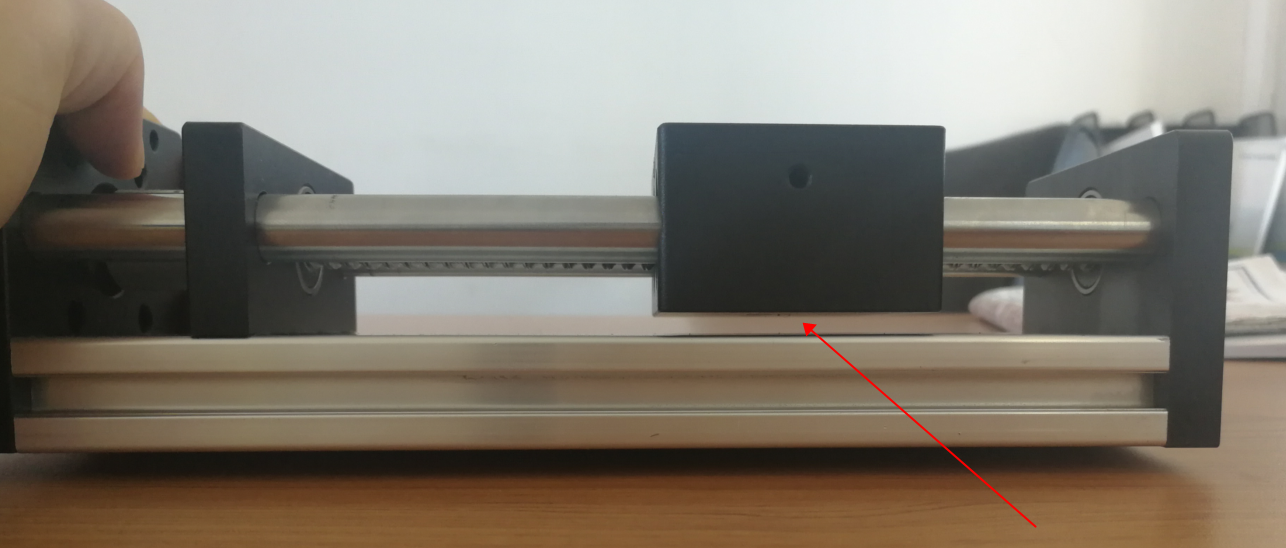

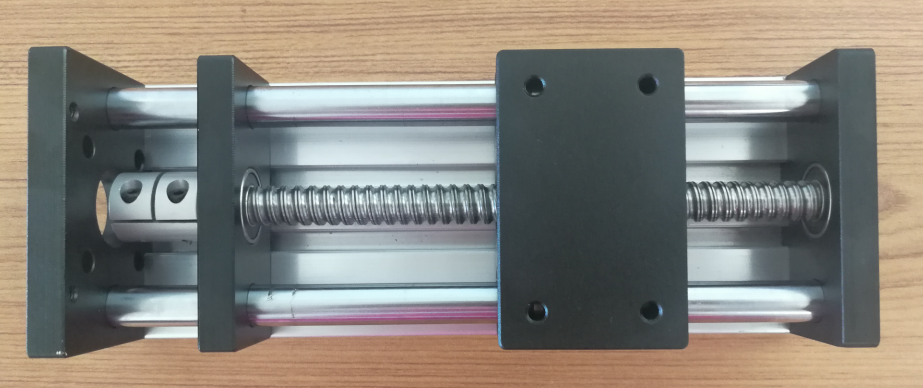

上圖為時代超群傳統的EBX系列光軸線性滾珠直線導軌滑臺，此款導軌，精度可達0.03mm！導軌水平載重30KG，垂直載重5KG，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選，絲桿速度可達到0-50mm/s。有效行程可以做到1米以內�？筛鶕�(jù)客戶要求定制。 但是由于此款搗鬼滑塊完全靠光桿支撐，所以絲桿的有效行程一旦比較長一些，穩定性就會下降的很快。所以此款導軌只適合比較短行程，或者負載比較輕的情況。如果可以有效比較長，負載比較大�？梢赃x擇下邊這種

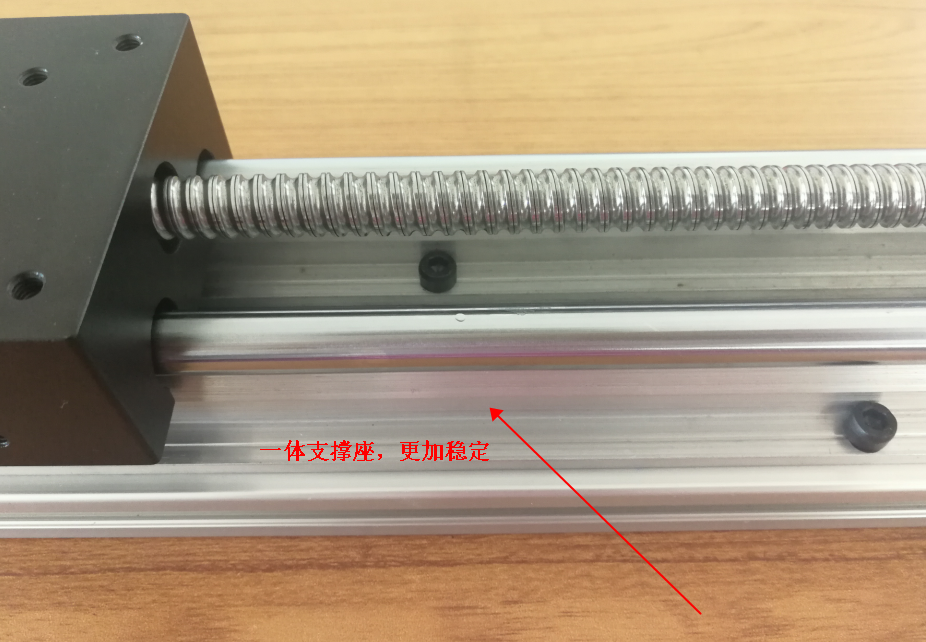

圖中帶支撐座的廣州滾珠絲桿導軌，精度可達0.03mm！導軌水平載重60KG，垂直載重10KG，絲桿長度可以做到一米甚至更長一些。
以上導軌均可配42系列或者57系列步進電機，60系列閉環電機，57無刷伺服電機等。下面推薦一款時代超群高性價比57步進電機套裝，搭配導軌滑臺使用效果更好。
57HBP76AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
