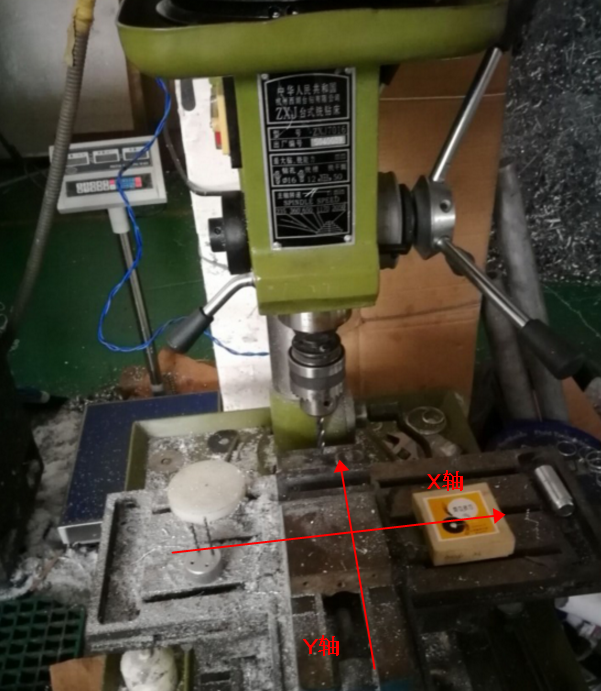

上圖為客戶的臺鉆設備，客戶想用導軌和編程系統改裝一下此設備。X軸方向選用HBX-150型材雙線軌導軌滑臺，搭配86步進電機，Y軸方向選用HBX-80型材，雙線軌導軌滑臺，搭配57步進電機，采用一款3軸控制器系統用于控制，X,Y,Z軸的運動。

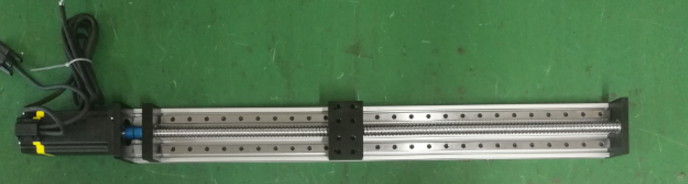

時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，此款導軌可以做到有效行程2米以內。規格可以選1605、1610、2020、2010，2510，2505,2510,2520,可配86/110/130系列步進電機。1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米 客戶選用HBX2505-200D，導軌絲桿直徑25MM,導程5MM，有效行程200MM。  Y軸選用時代超群HBX-80型材系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610
60系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機60EBP115ALC-TF0 靜轉矩3.0Nm，編碼器1000P。編碼器線長和電機線長為2m。電流范圍0~6A，配套驅動器ZDM-2HA860-60是我公司基于十幾年步進與伺服研發經驗開發成功的一款新型混合伺服驅動器，采用****專用電機控制DSP 芯片和應用矢量型閉環控制技術，從而****克服開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗。
時代超群閉環步進電機配HBX導軌滑臺優勢在哪？ 1、控制精度高。閉環步進電機在電機尾端加裝編碼器形成閉環控制，提高一定的精度。滾珠絲桿0.03MM,精度比同步帶導軌高很多。 2、高速力矩大；閉環步進電機有電流的閉環控制，這樣在高轉速下有電流的補償，保持高速的力矩輸出。 3、運行平穩，性能穩定；閉環步進電機為閉環控制，驅動器可直接對電機編碼器反饋信號進行采樣，內部構成位置環和速度環，一般不會出現步進電機的丟步或過沖的現象，控制性能更為可靠。 4、速度響應快；普通步進電機從靜止加速到工作轉速需要上百毫秒，而閉環系統的加速性能較好，一般只需幾十毫秒，可用于要求快速啟停的控制場合。
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。
