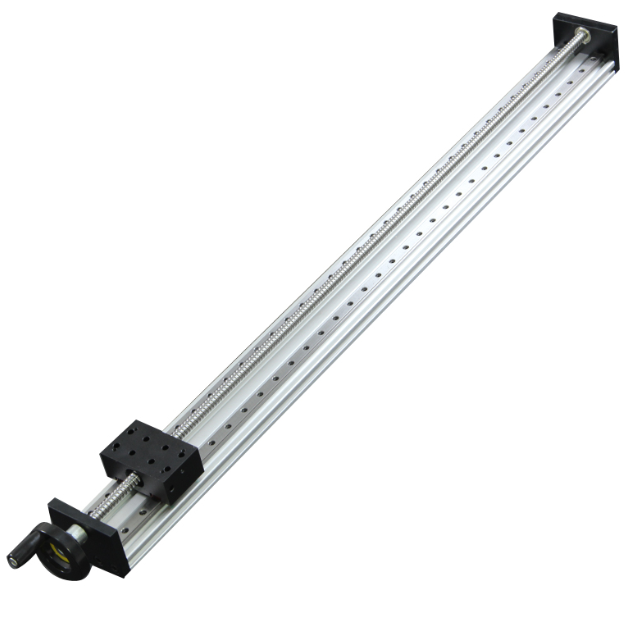

上圖是客戶定制的時代超群帶手輪80型材的雙線導軌，一條有效行程1500MM。精度高，穩定性高，手動操作方便。HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。
規格可選：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米。

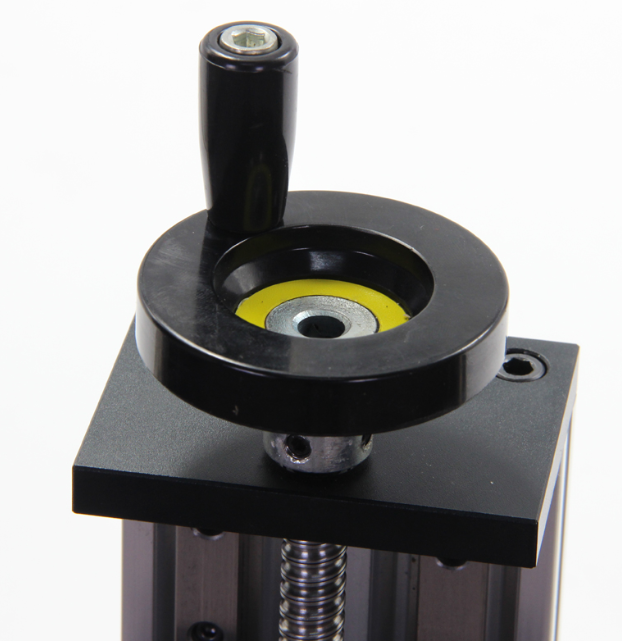

安裝手輪部分自帶軸8MM聯軸器還可以加裝42/57步進電機、60閉環電機，用于自動操作。 推薦電機：
60EBP143ALC-TF0閉環步進，靜轉矩4.0Nm，電流5.8A，想電阻0.36Ω，想電感2.11mH,編碼器1000P,編碼器線長和電機線長為1800mm。電流范圍0~6.5A,具體參數如下
配套驅動器驅動器ZDM-2HA560 是我公司基于十幾年步進與伺服研發經驗開發成功的一款新型混合伺服驅動器，采用****專用電機控制DSP 芯片和應用矢量型閉環控制技術，從而****克服開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。當然電機安裝尺寸與傳統的57系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本僅相當于傳統交流伺服系統的50%。 ·采用全新32 位電機控制專用DSP 芯片； ·采用先進的矢量型閉環控制技術； ·具有梯形波測試功能； ·靜態電流和動態電流可以任意設置； ·可驅動57/60 系列混合伺服電機； ·光耦隔離差分信號輸入； ·脈沖響應頻率****可達200KHZ； ·細分任意設定（1--512 范圍內）； ·具有過流、過壓、過熱和跟蹤誤差超差等保護；
聯系方式：QQ:467102884 電話：13811070445（劉女士）
