有位客戶想提升50KG重物，但是不知道怎么選擇電機和導軌滑臺，來到我公司進行考察。針對，客戶提出的要求。我們提供了一套性價比比較高的選型方案。 首先經過根客戶的溝通。了解到客戶想利用絲桿這種傳動方式，速度要求200MM/S，垂直提升50KG，根據客戶的要求，我們?yōu)榭蛻籼峁┝艘韵聝煽顚?dǎo)軌滑臺。
上圖為時代超群HBX和GBX系列重型導軌,底部型材主要為鋁合金型材，定位精度可以達到0.01MM，HBX系列導軌垂直在中100KG沒問題，GBX導軌垂直載重50KG沒問題，客戶選用兩款導軌均可以。通過和客戶的溝通，客戶建議選擇體積更小的GBX系列導軌。 如何選擇導軌絲桿: GBX1605系列：絲桿直徑16MM,導程5MM，****移動速度100MM/S，有效行程50-1400MM GBX1610系列：絲桿直徑16MM,導程10MM，****移動速度200MM/S，有效行程50-1400MM GBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM GBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度200MM/S，有效行程50-1400MM 根據客戶要求，垂直在中的話****選擇小導程導軌，但是客戶對速度又有要求，最終選擇一款2010的絲桿是比較合適。既電機轉一圈，絲桿移動10MM。 GBX導軌，可配86、110、130系列步進電機，伺服電機使用。注意配步進電機時，速度越快負載能力越小，反之亦然。那么到底配多大的電機，什么樣的電機更為合適呢？ 特別推薦1KW伺服電機套裝
80系列伺服電機（220V）80AEA10025-SC3電機+驅動DM-12EA 4N.M,1.0KW 2500轉 電機法蘭 80*80MM 軸徑19mm，可定做380V,電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。 配套驅動DM系列驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。默認不帶串口�？稍黾哟诠δ�，實現485通信功能。 我們知道伺服電機效果好，但是成本比較高，如果客戶要求的成本比較低的話，我們推薦用普通的步進電機。由于垂直使用，電機必須加剎車使用，防止工作停止以后，負載突然下滑造成意外。

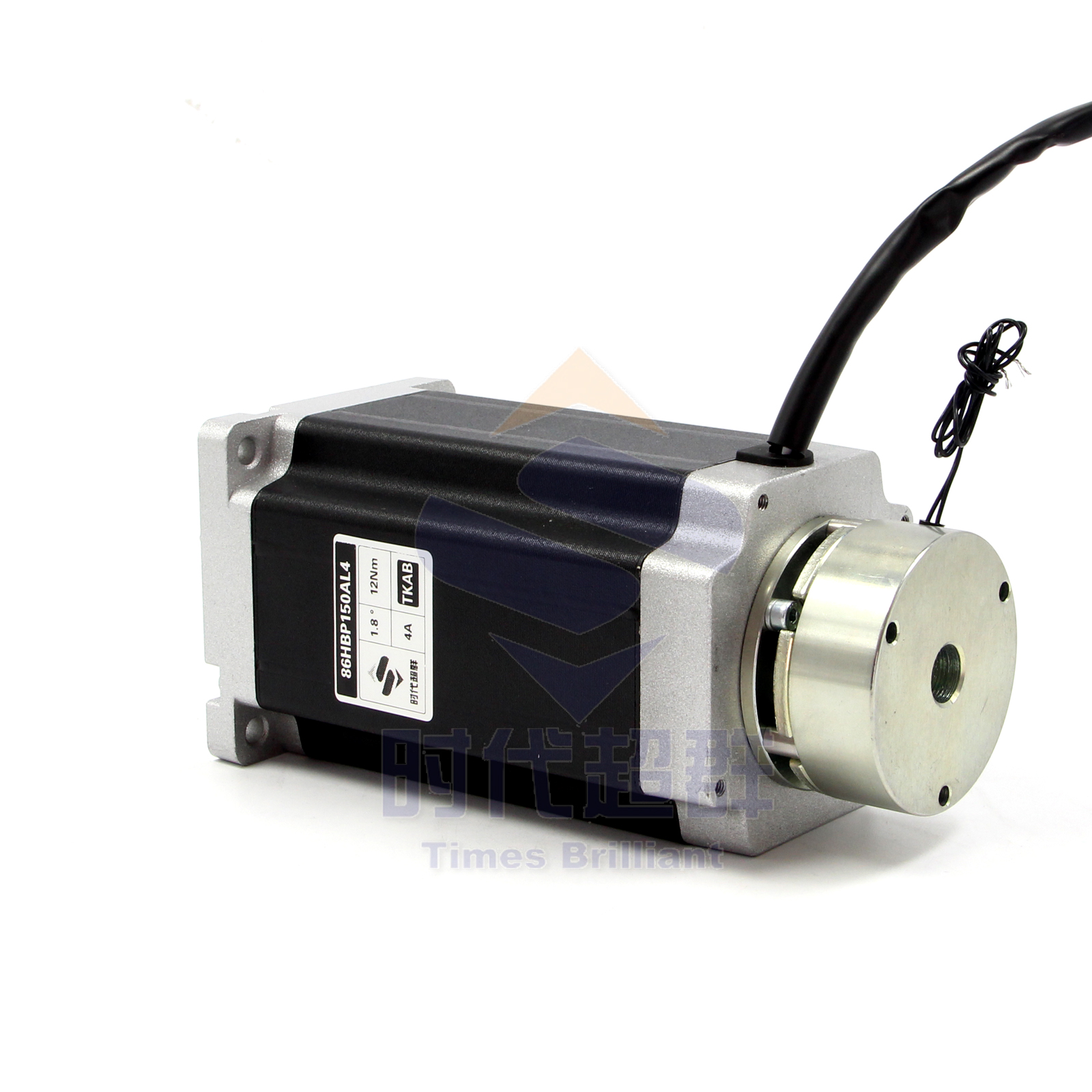

86HBP150AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩12.5N.m，電流4A，機身高150MM，軸徑Φ14MM，鍵5，出軸長36mm，配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。 可見，選用同樣的絲桿，垂直負載50KG。選擇大概12NM左右步進電機，或者1KW，4NM左右的伺服電即可�？蛻艨筛鶕�(jù)自己的實際情況選配。
