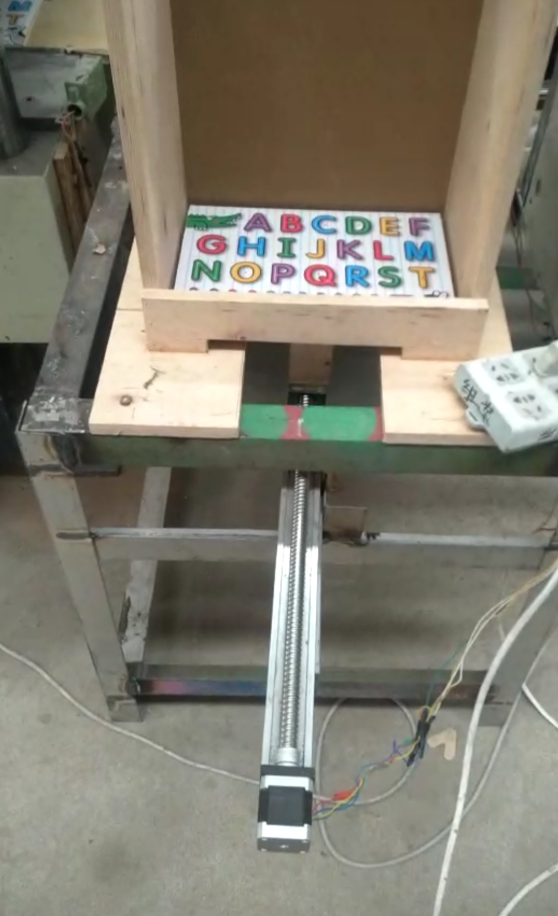

上圖是客戶一臺簡易的送料機，用于傳送模板，選用的是時代超群CBX系列直線導軌，42步進電機及配套的數字式驅動器。這款設備最重要的事滑塊的推理。因?yàn)榭蛻舻呢?fù)載比較小。所以選擇42電機是沒有問題的，如果負載比較大的話，建議選擇更大的導軌和絲桿，具體產品下邊做一下具體介紹：
CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，客戶使用的是CBX1610-700,有效行程700mm，絲杠規格為1610滾珠絲杠，即16mm直徑，10mm導程，導程選大一些，告訴性能會好一些�？膳�42/57步進電機、無刷電機，60閉環伺服電機等。
搭配是時代超群42步進電機42HBS48BL4-TF7，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，結構簡單可靠性高,經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩。 此款電機搭配新款時代超群ZD-2HD320，由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率，高速性能和保持力矩更出色。
ZD-2HD320的細分功能使步進電機運轉精度提高2-64倍。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一特有的功能是靜止自動減流：當電機處于停止?fàn)顟B(tài)時，輸出電流 可自動降至較低值，從而減少電機和驅動器的發熱。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
