直線步進電機軸向力（推力）計算公式： 轉矩=軸向力（推力）×導程/2πn （n為效率） 例：直線電機靜轉矩1NM，直線電機導程8mm，電機效率80%， 計算推力 1=F×0.008/2×π×80% （π≈3.14） 計算得出F=628N 換算成可以推動物品的重量： 重量=628/G×f （f為摩擦系數）≈30KG 摩擦系數（T型絲桿摩擦系數比較大，滾珠絲桿摩擦系數比較�。� 即1NM直線步進電機的推力為628N，可帶動大約30-40KG物品。 同理，步進電機帶動絲桿導軌是一樣的道理。大致是1NM步進電機能有628N的推力。

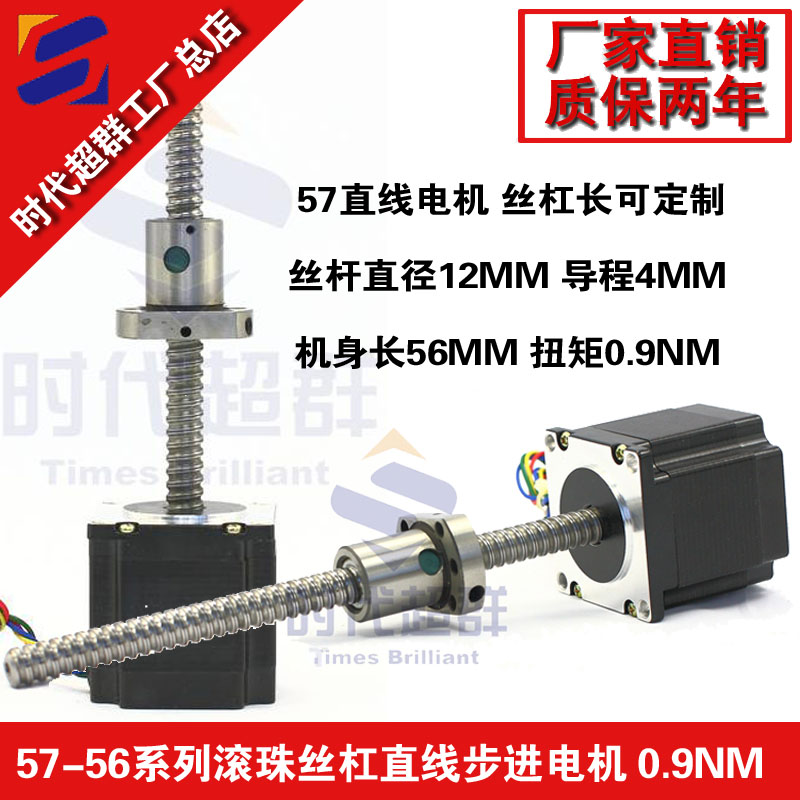

上圖為時代超群滾珠絲桿直線電機為57B56AB1204A-20，電機靜扭矩0.9NM，電流2.5A，機身長56MM，止口38MM，孔距47MM，有效行程200MM,導程為4MM,直徑為12MM,電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.001mm的位移精度和自鎖能力。直線電機的絲杠部分可根據客戶要求的 軸徑、軸長、導程、絲杠的類型（滾珠、T型絲杠）等定制。
下圖為EBX系列雙圓軸滾珠絲桿直線導軌滑臺，搭配57HBP56AL4步進電機，電機扭矩0.9NM，3A。
導軌精度可達0.03mm運行平穩！導軌水平載重50KG，垂直載重10KG，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選，絲桿速度可達到0-50mm/s。有效行程可以做到1米以內�？筛鶕�(jù)客戶要求定制。配42或者57步進電機。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
