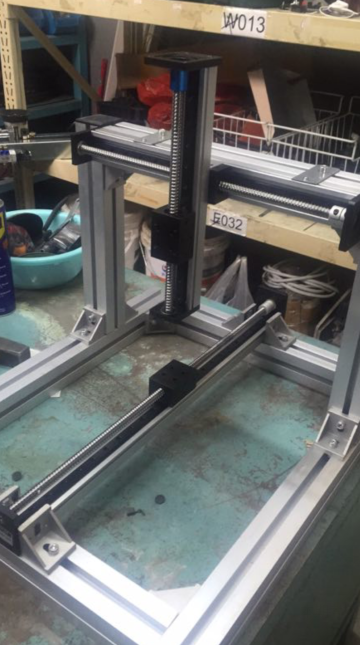

上圖設備中采用的是時代超群CBX系列線性導軌，滾珠絲杠直線導軌CBX1204-200兩根,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，垂直十字安裝在特制龍門框架上。Y軸導軌可承受10KG以內的重量，當然客戶負載只有2KG左右。 如果客戶負載比較大的情況下，導軌還可以安裝支撐座。來增加負載能力。如下圖
此導軌水平載重40kg，垂直載重20kg,定位精度0.03MM，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。
搭配時代超群42步進電機結構簡單可靠性高,經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩。42HBS48BL4-TF7A兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。 其他系列導軌滑臺：
