上圖為時代超群EBX系列光軸線性滾珠直線導軌滑臺 可配42/57系列步進電機 60閉環步進電機 可高速低速運行，精度可達0.03mm，水平載重50KG,垂直在中10KG，有效做到1米以內，上圖為EBX1204-100-SL.導軌絲桿直徑12MM，導程4MM，有效行程100MM，配57雙出軸步進電機電機后帶一個手輪，在電機停止工作的時候，可以手動調整，不用手輪的時候也可以控制步進電機來帶動絲桿運動。 下面介紹一下具體的產品：

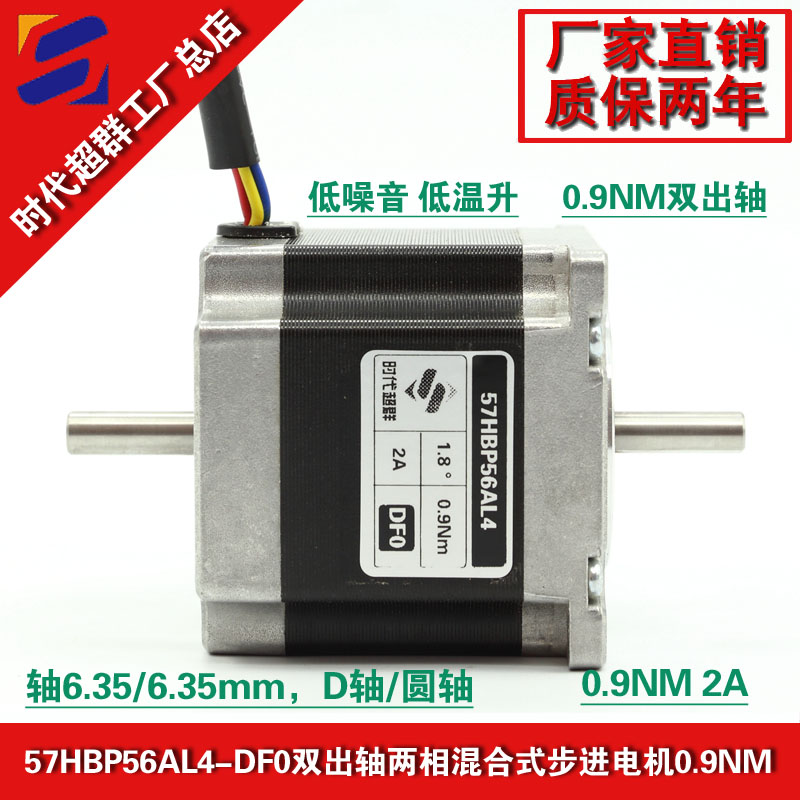

57HBP56AL4-DF0兩相雙出軸步進電機步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。機身高56MM，1.8° 0.9NM 2A 止口38 孔距47 出軸長20\21、軸徑6.35\6.35 扁\圓(軸8也可以做)，后出軸可加一個手輪，用于手動控制，廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 G代碼編程控制器
CM45L 控制器 3.5 寸彩色液晶屏 有中、英文兩種語言模式，最多可控制 4 個進給軸，1 個模擬主軸， 16 路輸入，8 路輸出，USB 接口，支持 U盤文件操作和程序運行,支持 G 代碼編程。4 軸差分脈沖輸出****程序行 5000 行，程序內存容量 128M，可存 100 個加工程序聯動軸數 CM45L系列是在原有 CM40L系列 基礎上升級改造的全新產品。系統更加穩定可靠，脈沖頻率****可達 400K，4 個進給軸，1 個模擬主軸，2ms 高速插補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編程方式，USB接口，支持 U 盤文件操作和圖片的導入。
單軸CM45L-10 700元 兩軸CM45L-20 750元 三軸CM45L-30 800元 四軸CM45L-40 850元
聯系方式：QQ:467102884 電話：13811070445（劉女士）
