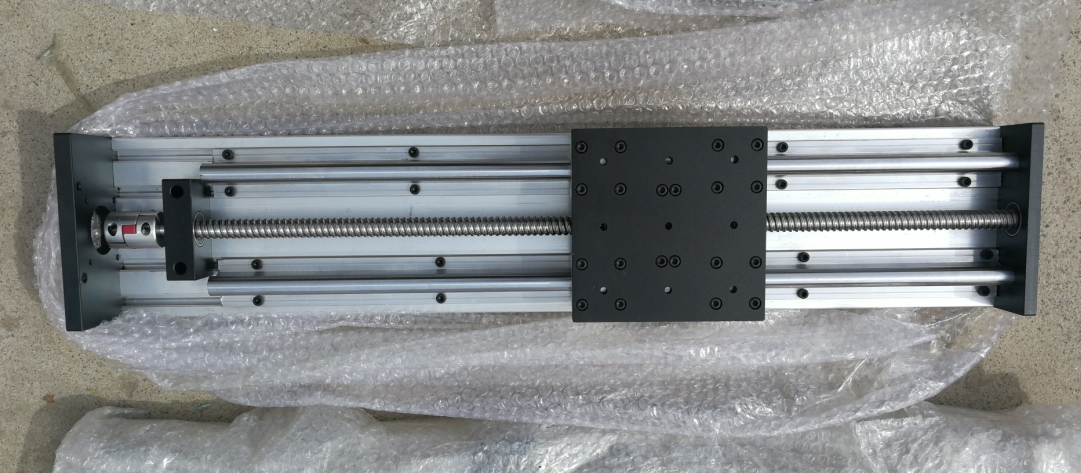

上圖為時代超群GBX系列重型導軌底部型材主要為鋁合金型材，定位精度可以達到0.01MM，水平在中****可達到500KG，垂直在中****可達到200KG，可配86、110、130系列步進電機，伺服電機使用。注意配步進電機時，速度越快負載能力越小，反之亦然。
加強型雙圓直線導軌按照型號可分為 GBX1605系列：絲桿直徑16MM,導程5MM，****移動速度50MM/S，有效行程50-1400MM GBX1610系列：絲桿直徑16MM,導程10MM，****移動速度100MM/S，有效行程50-1400MM GBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度50MM/S，有效行程50-1400MM GBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM
GBX2005J-500加強型雙圓直線導軌，絲桿直徑20MM，導程5MM，導軌有效行程500MM。客戶用于垂直載重100KG，移動速度要求50MM/S-100MM/S，客戶想利用電位器來控制速度，那么搭配什么電機比較合適呢？
首先這么大負載，建議選用伺服電機，因?yàn)樗欧姍C(jī)扭矩恒定。還具備瞬時間三倍過載能力,另外伺服電機也可以實現，根據客戶的負載和速度要求，客戶選擇1.8KW交流伺服套裝比較好。
上圖中是時代超群6NM的伺服電機130AEA18030-SH3。選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好，此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動DM-26EA采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。
此套裝可以直接外接電位器調速，具體方法如下：
注意：利用電位器調速時候，需要在對應的速度模式下
接電位器調速需要用到CN2端口，我們要了解CN2端口各個角的意思。打開說明書第14頁
上紅框部分適用于外接電位器調速的端口，除了上述端口，還需要一個24V電源和一個10V的電源 那么電位器端口如何接呢？
