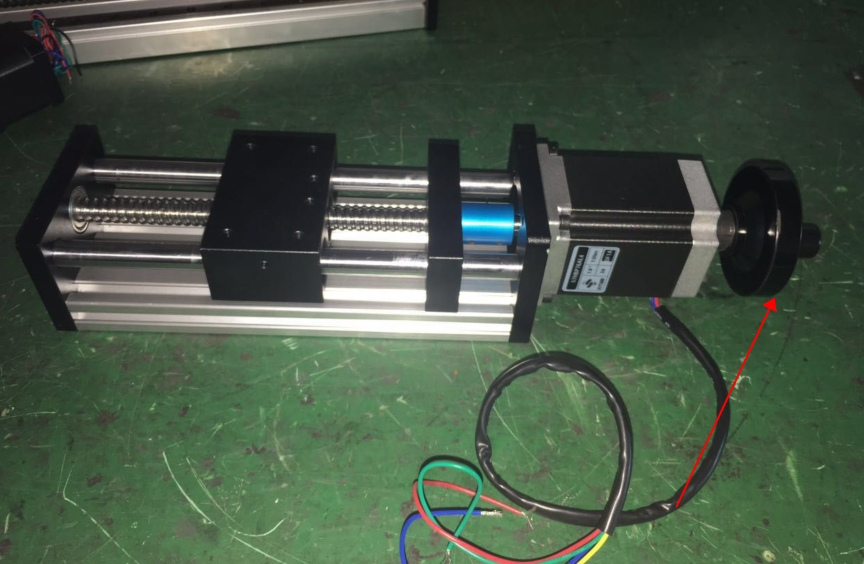

上圖導軌CBX1204-100-SL,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，導軌采用手動控制，外加了一個手輪，常規的導軌都是配42或者57電機使用。
是在時代超群CBX系列線性滾珠絲杠直線導軌滑臺的基礎上，加一個手輪來控制，此款導軌水平載重30kg，垂直載重10kg,定位精度0.03MM，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。 其他款帶首輪導軌推薦：

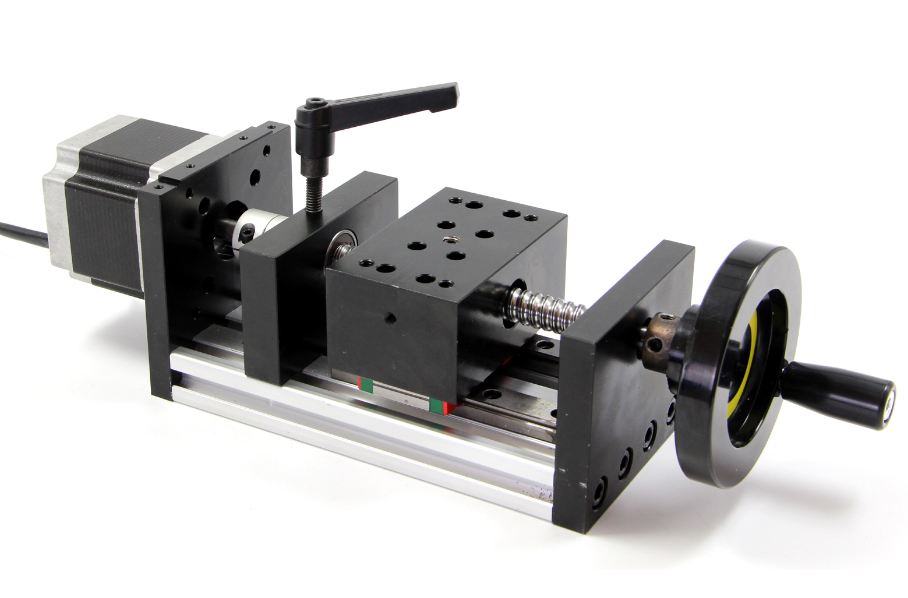

時代超群80型材的雙線導軌，加裝了電機，手輪，和鎖緊功能。這種HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米。
時代超群EBX系列光軸線性滾珠直線導軌滑臺 可配42/57系列步進電機 60閉環步進電機 可高速低速運行，精度可達0.03mm，水平載重50KG,垂直在中10KG，有效做到1米以內，上圖為EBX1204-100-SL.導軌絲桿直徑12MM，導程4MM，有效行程100MM，配57雙出軸步進電機電機后帶一個手輪
聯系方式：QQ:467102884 電話：13811070445（劉女士）
