時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

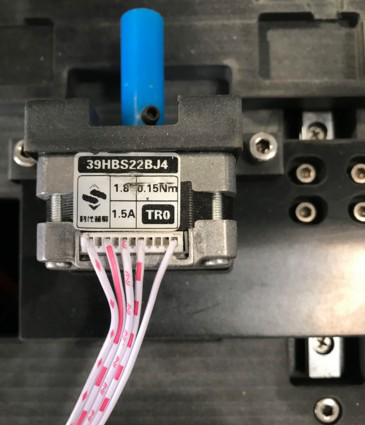

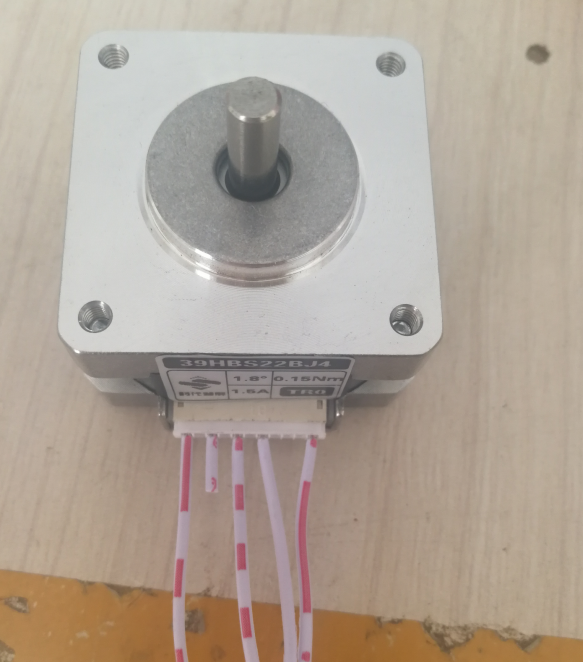

上圖為客戶設備用一款39系列步進電機，這款電機體積小巧，采用公司****進技術，解決了傳統39步進電機低速振動大，共振區明顯高速扭矩小，啟動頻率慢等特點。39HBS22BJ4-TR0兩相混合式步進電機 步距角1.8° 扭矩0.15N.m，電流0.45A，機身高22MM，軸徑Φ5MM，銑扁，出軸長14mm。 這款電機為接插件，插件出線有五根，怎么接線呢，其實直接其中四根就可以了。分出A+,A-,B+,B-即可，那么怎么區分呢？有兩種方式： 一：用萬用表測一下任意兩根線，有阻值的為一相，分出兩相來就可以了 二：先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手?jǐn)Q電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。 具體如下：

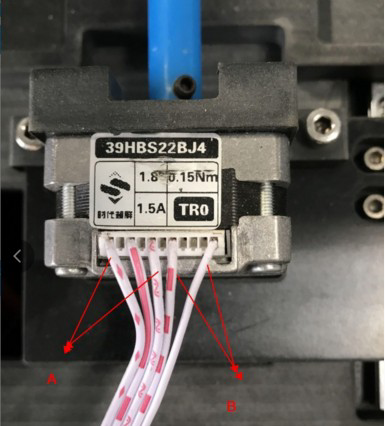

分出相線以后，分別接到驅動器的A相和B相，AB相不分，正負不分
為這款小型39步進電機推薦一款可以裝在電機背部的模塊話驅動器ZD-M42S
ZD-M42S兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦 隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC 32V(峰值);多種細分可選（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128）;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。
需要配400W 24V開關電源兩個，給30臺驅動器供電，高效率，高可靠；全球適用AC輸入電源；****滿負荷燒機測試；保護特性：短路/過載/過壓；尺寸: 159*97*38mm (L*W*H) 聯系方式：QQ:467102884 電話：13811070445（劉女士）
