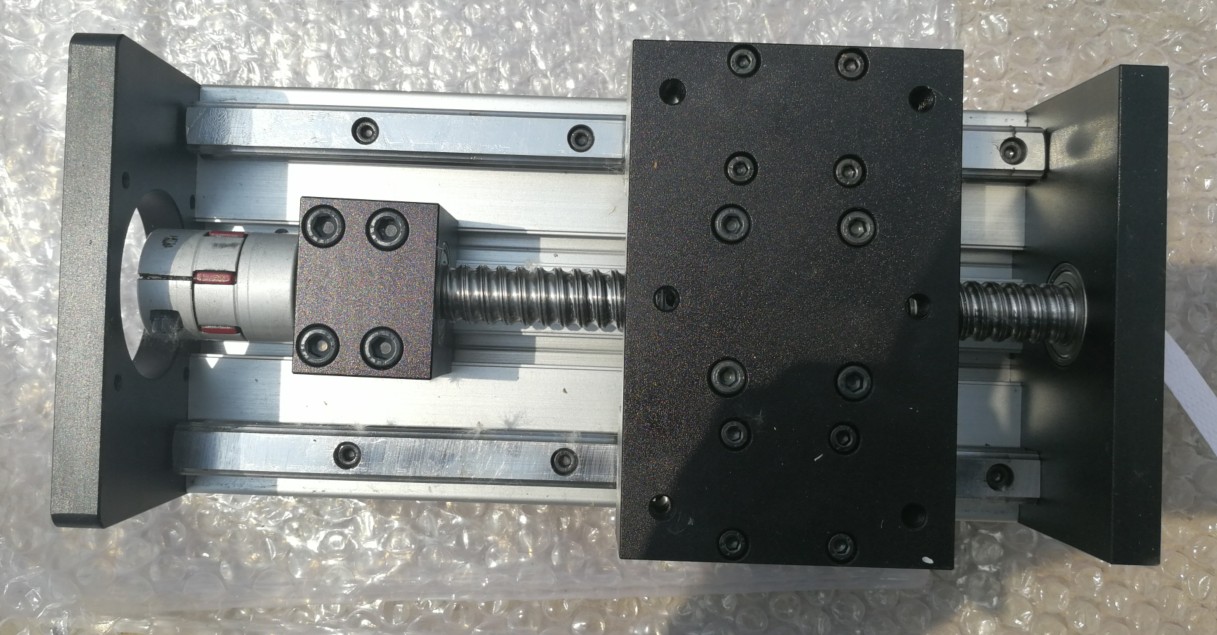

上圖為客戶定做的時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，有效行程100MM，客戶想利用這款導軌水平負載100KG，做實際有效50MM的往復運行。搭配什么樣的電機合適呢？

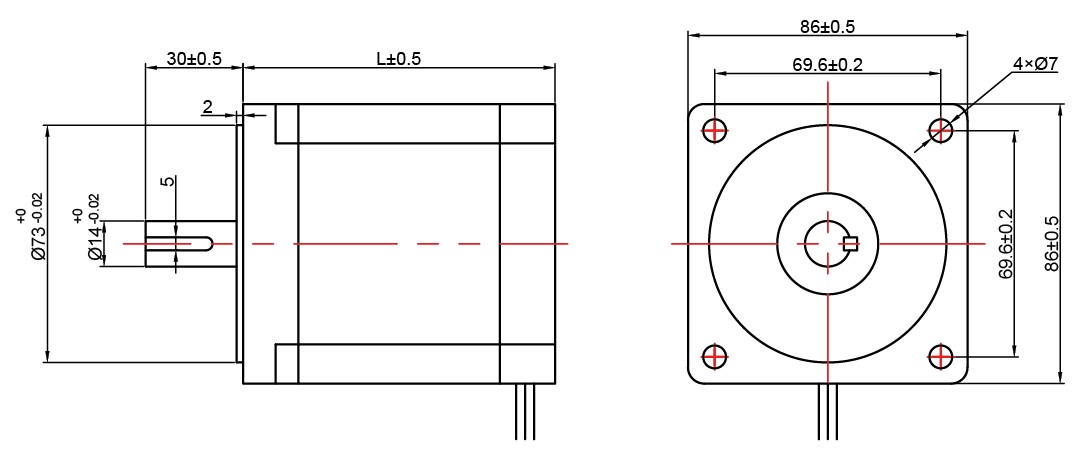

86HCY155AL3S-TK0三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.2°，扭矩8N.m，電流4A，機身高155MM，軸徑Φ14MM，鍵5，出軸長30mm，廣泛適用范圍于激光、醫療、紡織、安防等行業.
型號
| 相數
| 步距角
| 靜轉矩
(Nm) | 電流
(A) | 相電感
(mH)
| 相電阻
(Ω) | 轉子慣量 (kg.cm2) | 機身長L (mm) | 重量 (Kg) | 86HCY98AL3S-TK0
| 3 | 1.2° | 4 | 2.1 | 4.5
| 0.71 | 2.55 | 98
| 2.95
| 86HCY125AL3S-TK0
| 3 | 1.2° | 6
| 3.2 | 1.87
| 0.5 | 3.96 | 125 | 4.4 | 86HCY155AL3S-TK0
| 3 | 1.2° | 8 | 4 | 13.2
| 0.4 | 0.4 | 155 | 2 |

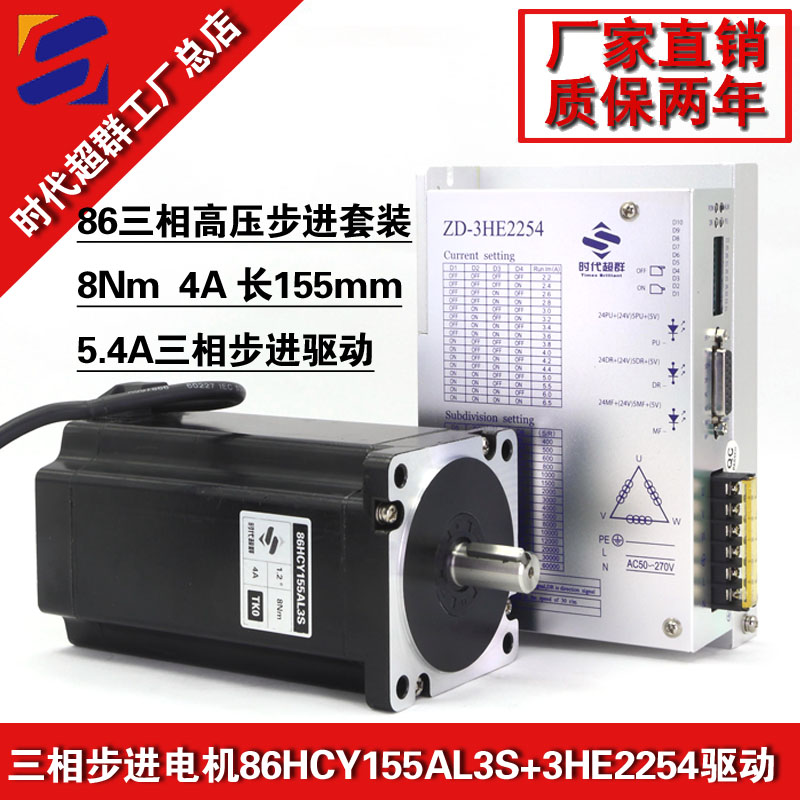

配套ZD-3HE2254三相步進電機驅動器高性能、低價格；設有32檔細分，****分辨率60000步/轉；****反應頻率可達500Kpps；步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半；****抗干擾，光電隔離信號輸入/輸出；驅動電流2.2A到6.5A分16檔可調；220V電源輸入，電壓范圍：AC60V-260V；RS232串口通信 參數調節；相位記憶功能。 此套裝搭配運行穩定，效果好，驅動220V供電避免了外接電源的繁瑣�？蛻糁灰钆淇刂破骰蛘逷LC接口做簡單的控制。
