上圖為客戶特殊定制的SBR雙光軸軌道滑臺模組 GBX1610J-400-80-LL ,絲杠規格1610，既絲桿直徑16MM，導程10MM，行程可定制400mm，垂直負載30KG，水平60KG，承載能力強，運行穩定，搭配的事86步進電機，推力更大，

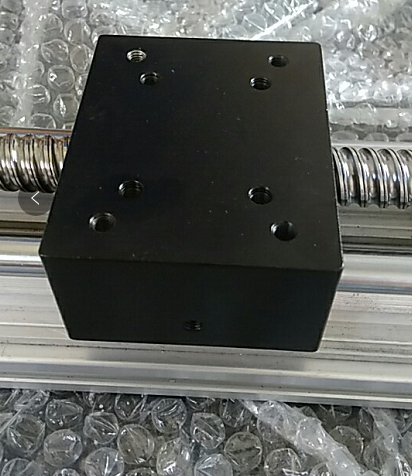

電機的滑塊也是加大滑塊，穩定性和承受負載能力更好�；瑝K上邊和側面都打了安裝孔，具體尺寸如下
此款導軌可57系列步進電機，60系列閉環電機，57無刷伺服電機等。由于客戶負載并不大，主要是需要推力大，所以希望配86的步進電機所以連接片特殊定做了。軸承片也做大了，方便安裝固定
電機片和連接片的尺寸下效一樣，都開了四個M8的螺紋孔，具體圖紙如下：
此導軌客戶垂直使用搭配的事86的剎車步進電機12.5NM
86系列全數字閉環高速閉環步進86EBP181ALC-TK0B，電機帶剎車，靜轉矩12.5Nm，編碼器1000P。編碼器線長和電機線長為2000mm。電流范圍0~6.5A，電壓范圍AC18~80V/DC24~110V 電機使用剎車的條件。 1.斷電后讓電機軸鎖死。 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 配套ZDM-2HA860兩相步進電機驅動器采用全新32位電機控制專用DSP芯片；采用先進的矢量型閉環控制技術；具有梯形波測試功能；靜態電流和動態電流可以任意設置（0—7.2A范圍內）；可驅動86系列混合伺服電機；光耦隔離差分信號輸入；脈沖響應頻率****可達200KHZ；細分任意設定（1—512范圍內）；具有過流、過壓和跟蹤誤差超差等保護。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
