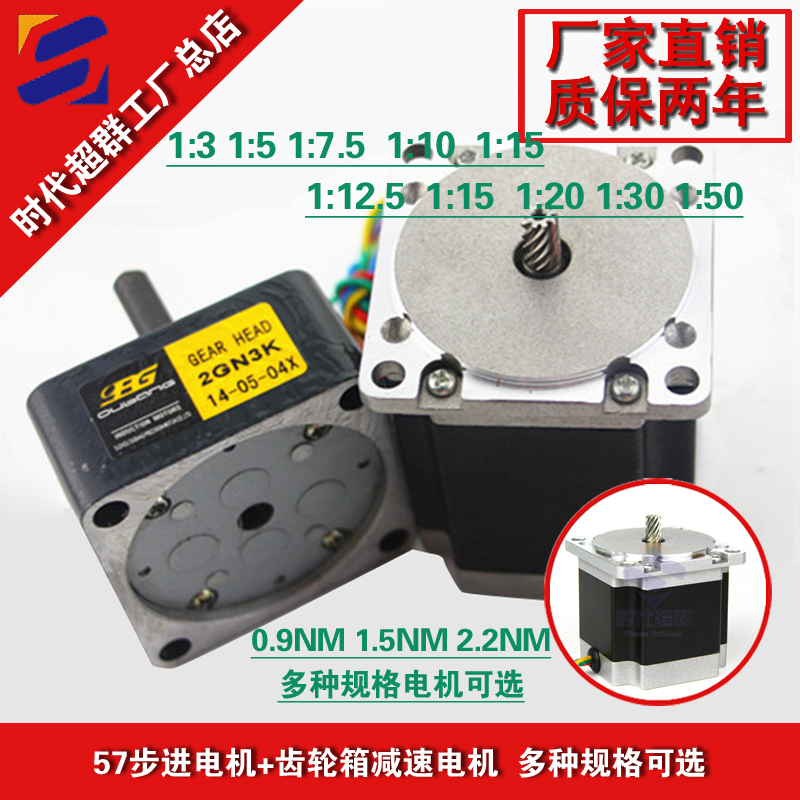

上圖為時代超群一款機身長57MM的57HBP76AL4-TC0兩相混合式步進電機，步距角1.8°，扭矩1.5N.m，電流2A，機身高56MM，軸徑Φ6.35MM，出軸長22mm，齒軸，搭配的事GN57N020S0齒輪箱減速機，減速比20. 那么1.5NM步進電機搭配20速比的齒輪箱GN57N020S0，輸出扭矩能達到多少呢？計算如下： 輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩 注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。此款1.5N.M步進電機，如果在配個20速比的減速機的話;按照上面說的 輸出轉矩就能達到30N.M了。沒有考慮到輸出效率和，電機能承受的的額定扭矩 輸出扭矩=1.5*20*70%=21nm＜30NM（減速機能承受的額定扭矩）所以，這么搭配的最終輸出靜扭矩為21NM。當然步進電機轉速越高，扭矩也會相應降低。實際應用中都不到21NM的力，客戶為此要留出一定的富余量。

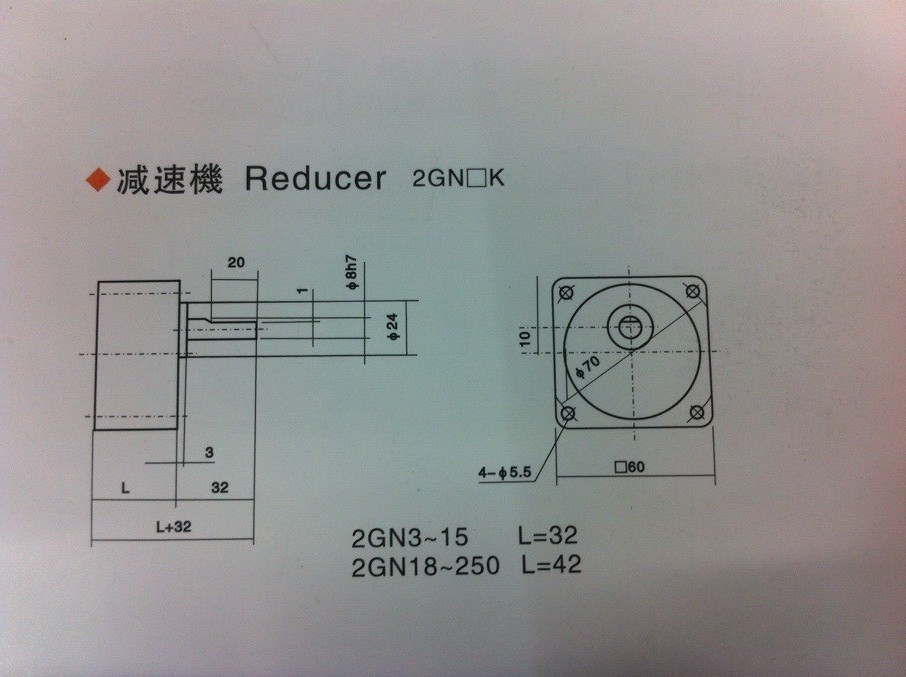

可以配的齒輪箱減速比齒有 1:3 1:5 1:7.5 1:10 1:12.5 1:15 1:20 1:30 1:50 1:180 1:100 經過齒輪減速之后。輸出的力矩大、轉速平穩、噪音小，具體尺寸圖如下：

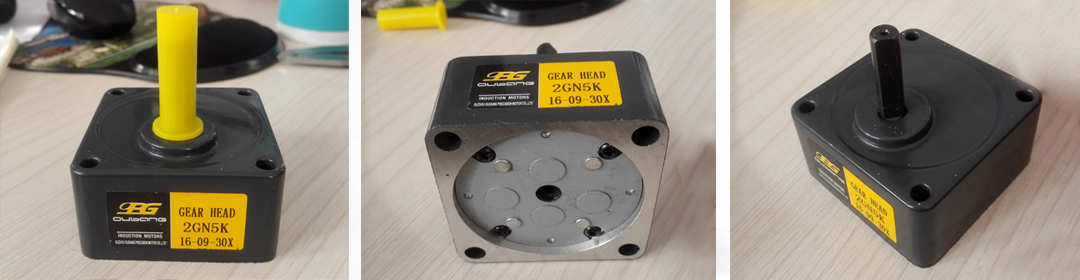

效果圖如下：
配套驅動器推薦：
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
