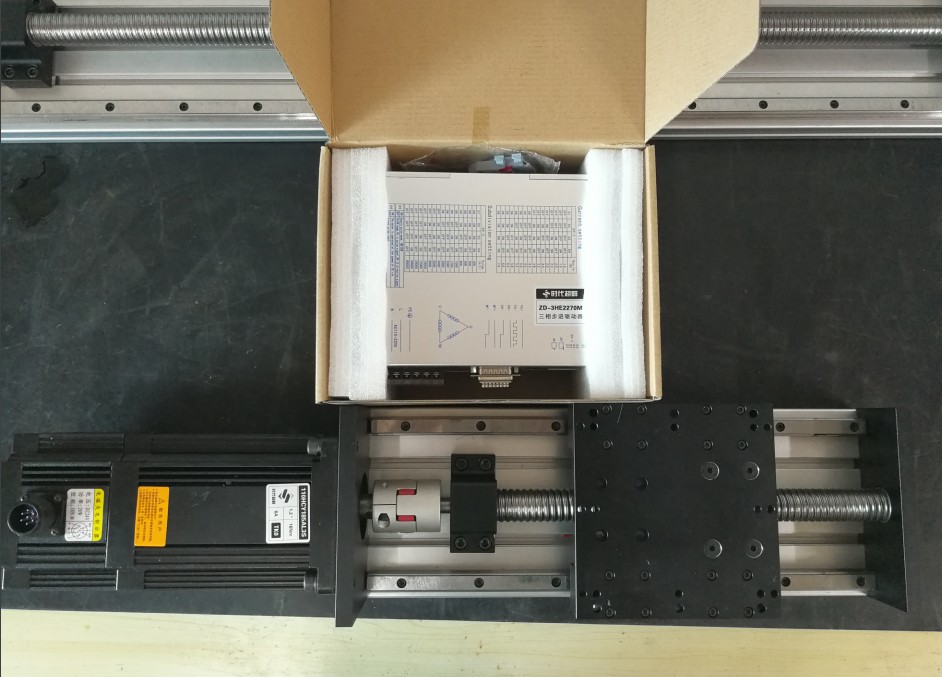

上圖為客戶定制的帶剎車的16NM步進電機配的有效形成200MM的直線導軌及7A步進驅動器，可以帶動150KG的負載做垂直升降運動，速度可以在50MM每秒以內。 110HCY185AL3S-TK0B三相混合式帶剎車步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.2°，扭矩16N.m，電流3A，機身高185MM，軸徑Φ19MM，鍵，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。
另出售110系列大扭矩電機，8NM 12NM 16NM 20NM 22NM多種規格可選 | 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量 | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
配套驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。
搭配時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，客戶定制導軌為HBX2505-200D，導軌絲桿直徑25MM,導程5MM，有效行程200MM,水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。
