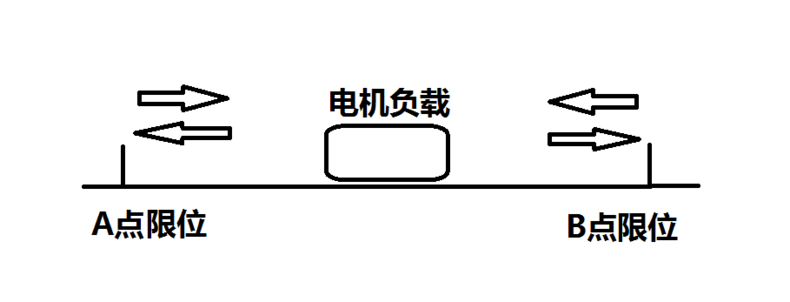

上圖為時代超群一套同步帶控制系統，采用的事DS60M125C系列同步帶有效行程可做到50mm-3000mm，水平載重20kg.同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。可配86步進電機。搭配的是2NM步進電機57HBP80AL4-TFA,數字式驅動器DM542,單軸可編程控制器DY-IS,24V開關電源一個，限位2個。利用控制器來控制電機在限位之間做一定速度的正反轉運行？如何設定？
按照上圖，對應的接到相應的位置上，具體接線和編程方法如下：
限位如何接？ 直流三線接近開關的三根線分別是：棕色線---24V(電源正極) 藍色線---com-(電源負極) 黑色線---限位A/B（輸出信號）
程序 步驟:
| 指令名稱 | 參數 | 詳解 | | 0 | SPEED: | 1000 | 控制以下位移指令的的運行速度,數值越大電機運行速度越快 | | 1 | G-LEN: | 799999(****) | 正+反-位移指令數值越大電機走的越多（這里之所以設置成****，是因為限位開關與的滑塊之間的距離是個未知數，所以滑塊到限位的位移量盡可能大于實際的位移量） | | 2 | G-LEN: | —799999(****) | | 3 | END | 0 | 結束指令，運行到此步，程序終止運行 |
2.參數 設置： | 指令名稱 | 參數 | 詳解 | | 限位A | na | 1 | 限位開關感應到信號跳轉至程序“1”運行 | | 限位B | nb | 2 | 限位開關感應到信號跳轉至程序“2”運行 | | 升降速曲線 | rs | H/L | 點擊查看 | 本程序特別注意的是，滑塊的運行方向(即電機的運行方向)如設置不好，滑塊不會返回，撞上+-端。
|
升降速較慢時，會越過接近開關撞向頂端，把控制器升降速曲線改成"H"即2參數設置“rS”或直接將接近開關安裝時和頂端拉開距離即可。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
