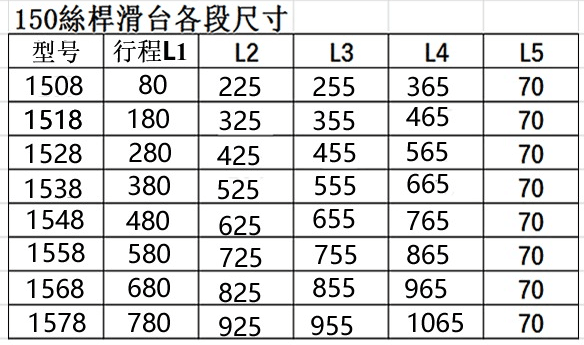

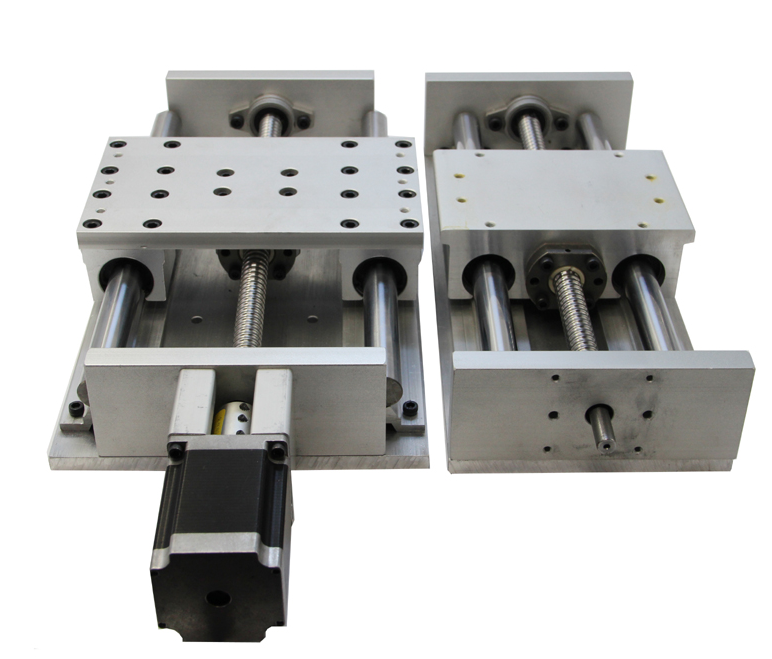

上圖右圖為國外客戶訂購的一款時代超群帶GBX系列重型導軌滑臺,1605Y-200-510,導軌型材寬150MM，選用絲桿是1605規格的，也就是絲桿粗16MM，導程是5MM，既電機轉一圈移動5MM，有效行200MM. 具體尺寸圖如下：
GBX系列雙線型重型滑臺導軌滑臺寬200MM，有四個小的滑塊組成，水平****載重150KG，垂直載重50KG,定位精度0.02MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米

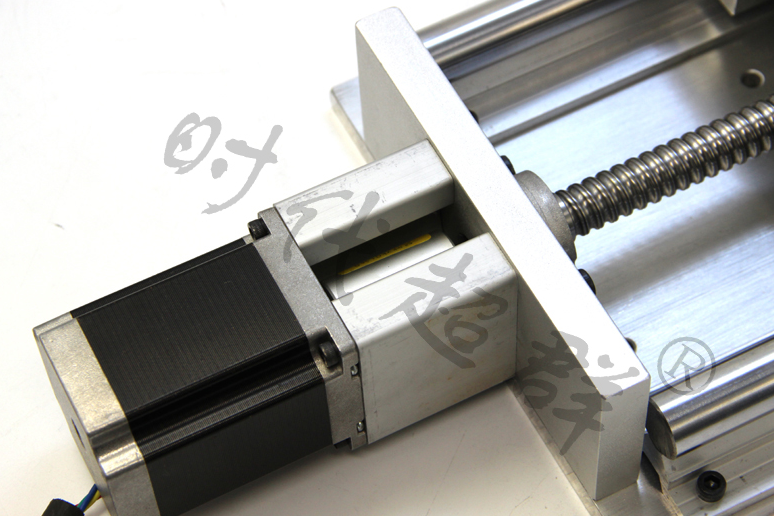

搭配的是57HBP80AL4-TF0兩相混合式步進電機 步距角1.8°，扭矩2N.m，電流3A，機身高80MM，軸徑Φ8MM，出軸長22mm。
配套驅動ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。聯系方式：QQ:467102884 電話：18710050116（劉女士）
