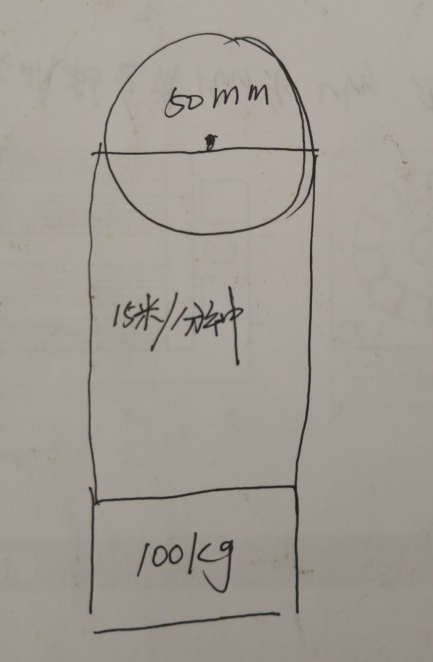

客戶要求： 垂直運動載重100公斤，移動速度15米/分鐘；使用2模齒條牽引，齒輪直徑50mm，使用渦輪減速機，幫忙給一下減速機和電機型號
計算方法：（認真看完，非專業出身你也可以做技術） 100KG物重?fù)Q算成N為100*10（實際9.8，這里做估算）=1000N 齒輪半徑為50/2=25毫米,單位換算為米為25/1000， 那么齒輪+鏈條所需要的扭矩為1000N*25/1000m=25NM，通常伺服需要三倍過載能力也就是25NM*3=75NM（具體為什么這樣，直接記�。� 此種情況需要加配減速機，選擇減速機，要充分考慮速度問題 根據客戶提供的的速度15米/分鐘=250MM/S,齒輪直徑50MM， 軸長為50*π（3.14）=157MM，那么也就是電機轉1圈走157MM，（圓周長=直徑*π） 那么250MM走250/157=1.6圈，也就是1S走1.6圈，那么伺服電機減速后一分鐘走1.6*60=96圈 如果配1:20的蝸輪蝸桿減速機，也就是20*96=1920轉，電機的轉速要大于2000轉，最起碼選一款2500轉電機，留出空間
而伺服電機所需要的扭矩 75nm/20速比/60%效率=6NM左右（減速輸出扭矩=電機扭矩*減速比*效率） 最后客戶也就需要6NM伺服電機 配1:20減速比的蝸輪蝸桿減速機
上圖中是時代超群110系列交流伺服電機130AEA18030-SH3。此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。供電電壓220V，功率1.8KW,額定轉速3000轉，編碼器2500線，額定輸出扭矩6NM。配套驅動DM-26EA采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。

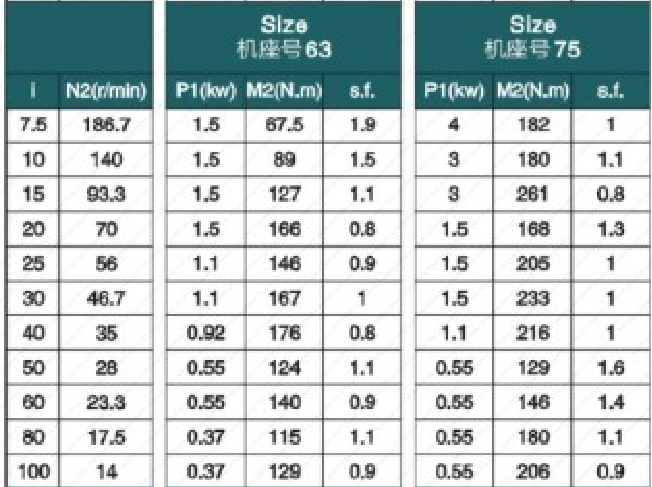

時代超群的蝸輪蝸桿減速機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠性大。
支持客戶定制，可帶輸出法蘭，可配輸出軸，軸可做特殊處理。RV75蝸輪蝸桿尺寸圖如下：
