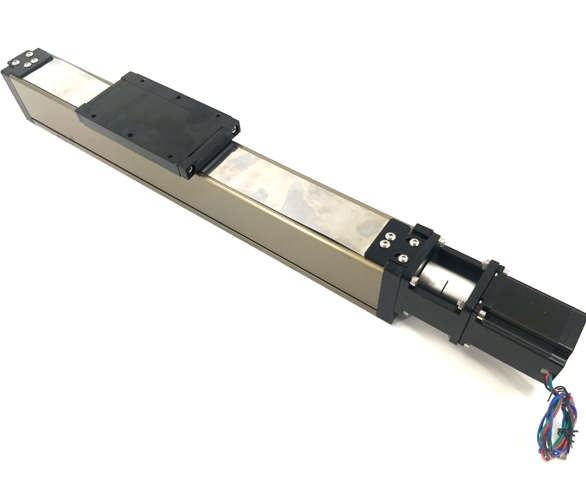

上圖為時代超群全封閉系列線性滾珠絲杠直線導軌滑臺，全密閉設計，防水防塵效果好。水平載重50kg，垂直載重20kg，定位精度0.05MM，此系列有效行程可做到1500mm，絲杠規格為1610滾珠絲杠，即16mm直徑，10mm導程
可搭建XYZ模組，可配42/57步進電機、60閉環步進電機，86步進電機,60/80伺服電機等。上圖搭配的事時代超群兩相混合式步進電機57HBP56AL4 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。

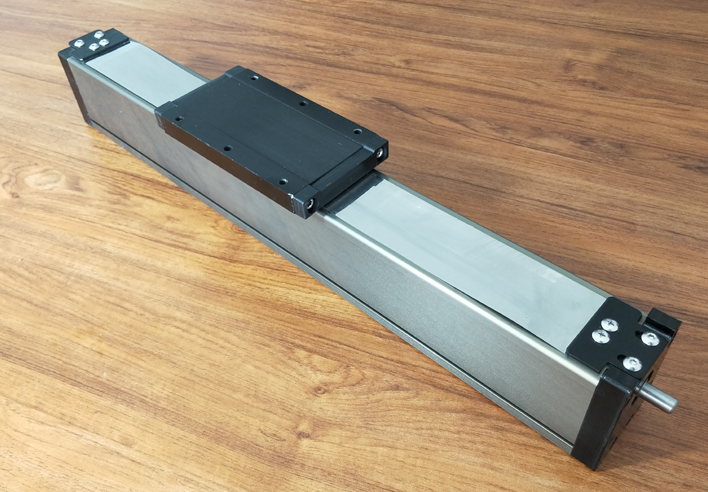

外置安裝座。方便操作

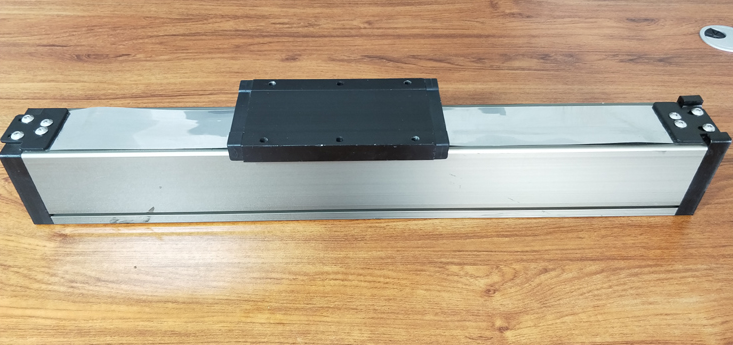

全封閉鋁型材，防塵防雜質，抵抗惡劣環境

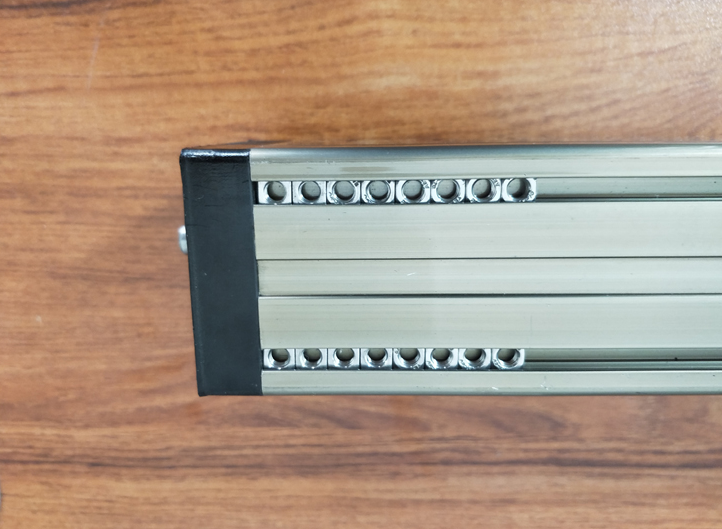

底部安裝溝槽，方便安裝和固定 可提供3D圖紙，如有需要請聯系 聯系方式：QQ:467102884 電話：18710050116（劉女士）
