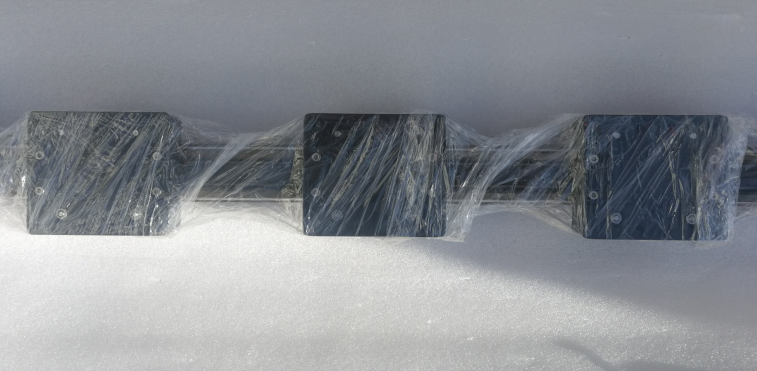

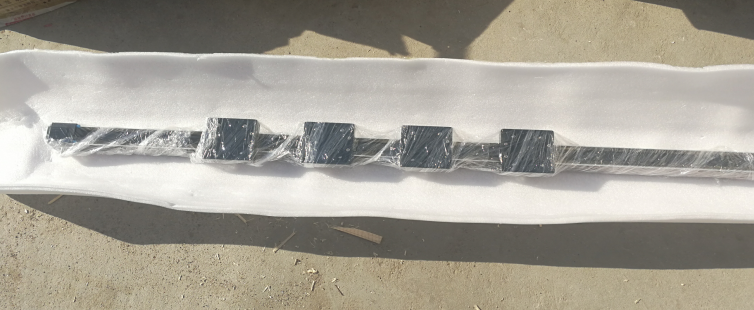

上圖是客戶定制時代超群DS45M75系列的一款帶四個滑塊的密閉同步帶導軌，此系列可配42、57步進電機 60伺服電機鄧，同步帶有效行程可做到50mm-3000mm，水平載重20kg.
導軌型號為DS45M75C-1500,有效行程1500MM ，導程75MM 導軌寬45MM，同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；具有高等級機械效率；摩擦系數小，噪音低，維護少。 基礎款尺寸圖。
這類型導軌可任意組裝，接收非標定制；搭配閉環步進電機性能更好。
1：低發熱（靜止時，電流幾乎為零，無發熱）
2：運行平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備 推薦搭配套裝：
57閉環57EBP98ALC-TF0,2.2NM步進電機驅動器套裝及配套驅動器HBS57，高性價比，DC20-70V供電（帶57電機建議DC24V），配套1000線編碼器，高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。配套驅動器HBS57全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分
帶導軌滑臺移動速度可達1.5M/s 同步帶導軌搭配剎車步進電機垂直載重5KG高速性能為普通絲桿導軌的兩倍 客戶定制導程100MM的密閉同步帶導軌配86步進電機驅動套裝 有效一米同步帶導軌配1.5NM步進電機驅動套裝設置回零限位
