上圖為客戶特殊定做的三個軸承片，用于CBX系列導軌，主要是客戶垂直使用的時候用于安裝固定。安裝孔位大小和電機鏈接片的大小是一直的。
上圖為時代超群CBX-ZC系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖CBX1204-100-ZC,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。
此類型導軌多加了一個軸承片，這樣的話運行效果更穩定，絲桿如果大于五百行程或者使用速度比較高的情況下，都建議加此軸承片。 42系列閉環步進電機套裝配CBX系列線性導軌，在高負載和高速情況下，表現依舊出色，不會出現失步或定位錯誤。

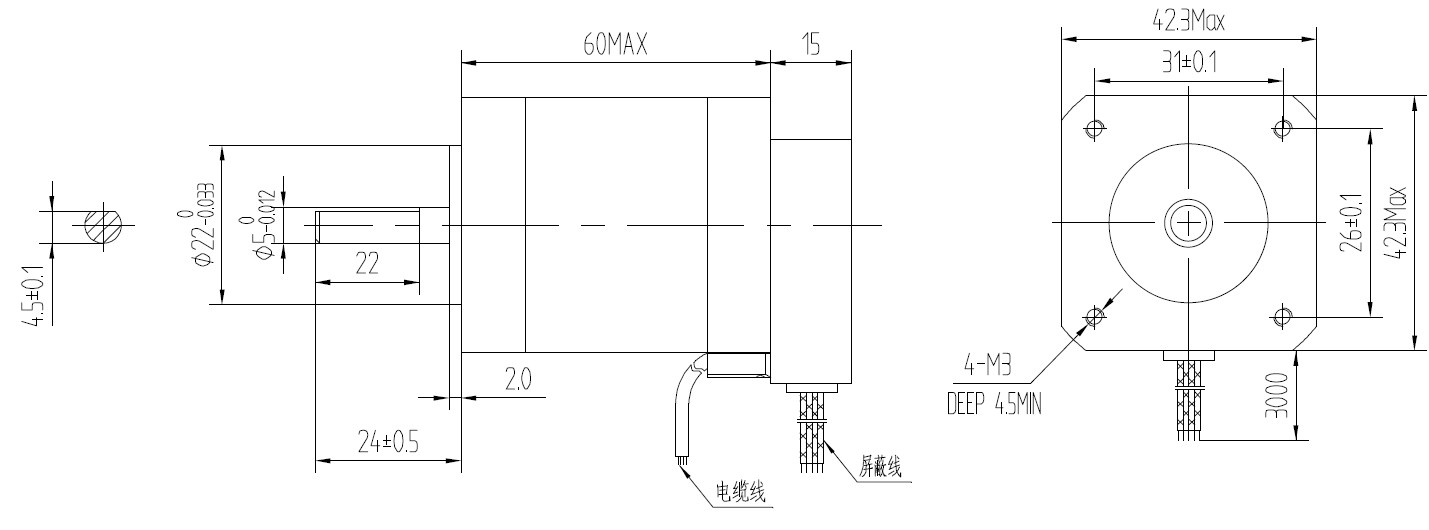

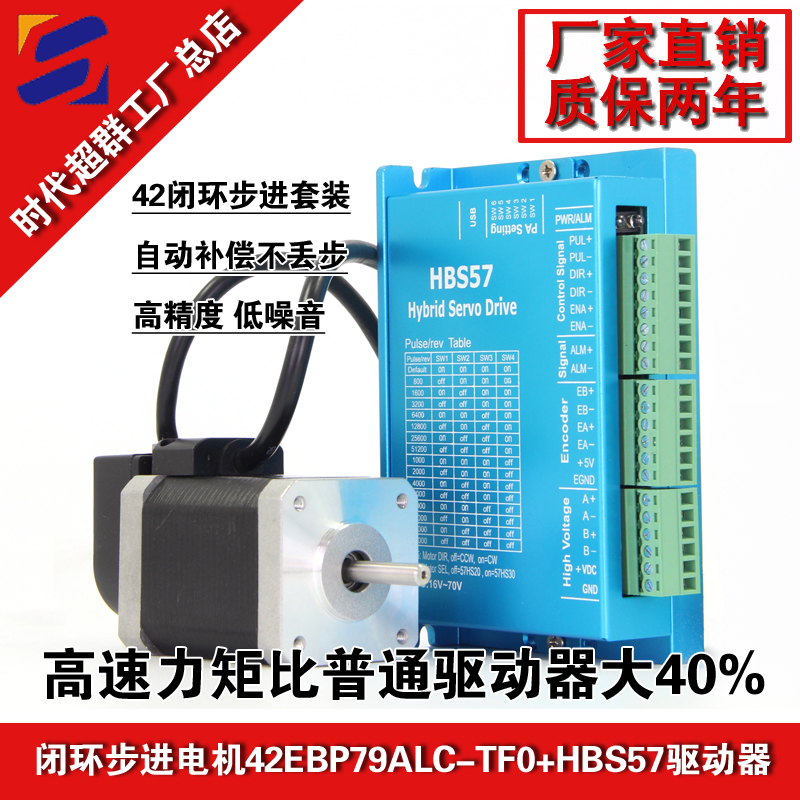

42EBP79ALC-TF0閉環步進電機，電機扭矩0.38NM，電流1.2A,配套1000線編碼器，高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。轉矩輸出較之普通步進電機和驅動器而言，HBS57在長時間內可保持高轉矩輸出，在****負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳統開環步進驅動器，讓步進電機實現了在****負載下，仍可以保持高轉矩輸出。
1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用）
3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
聯系方式：QQ:467102884 電話：18710050116（劉女士）
