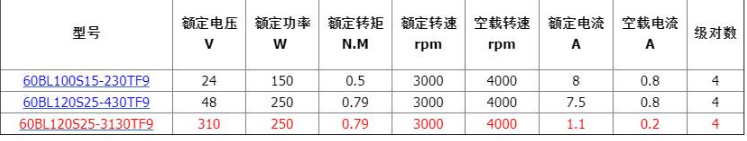

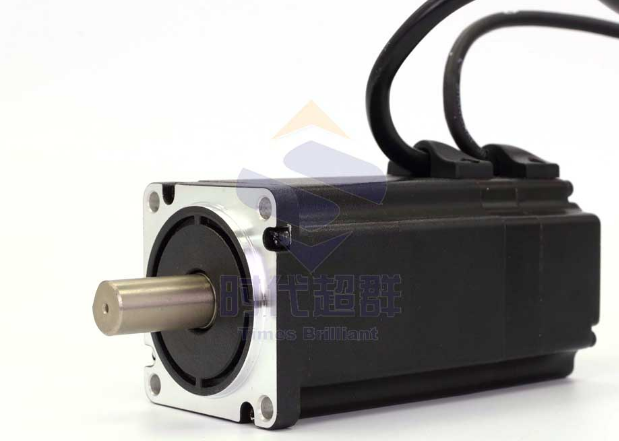

60BL120S25-3130TF9直流無刷電機和驅動器主要功能參數
直流無刷電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。 無刷電機是指無電刷和換向器（或集電環）的電機，又稱無換向器電機。早在十九紀誕生電機的時候，產生的實用性電機就是無刷形式，即交流鼠籠式異步電動機，這種電動機得到了廣泛的應用。但是，異步電動機有許多無法克服的缺陷，以致電機技術發展緩慢。上世紀中葉誕生了晶體管，因而采用晶體管換向電路代替電刷與換向器的直流無刷電機就應運而生了。這種新型無刷電機稱為電子換向式直流電機。 可配套驅動器與調試板

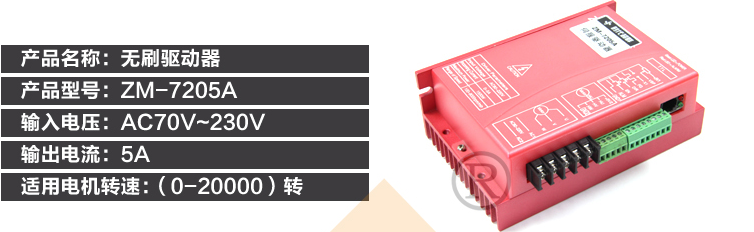

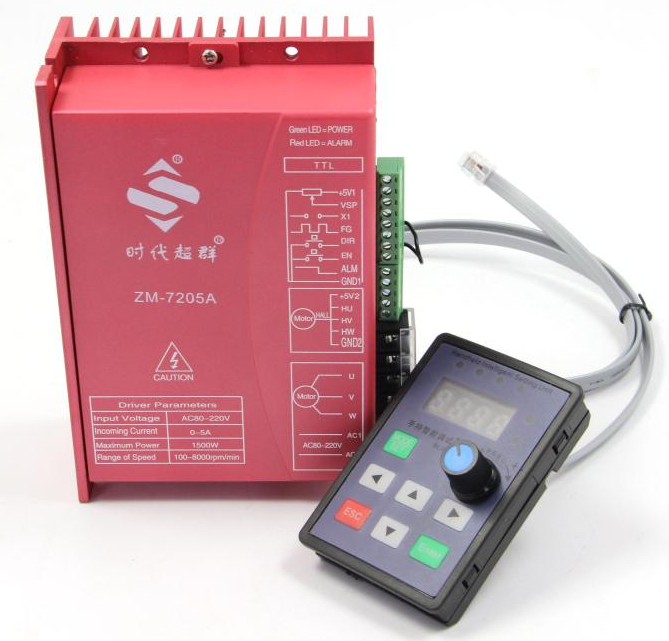

ZM-7205A直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在V AC70V~230V以內(面板標稱AC80V~220V )的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 主要特點：
可外接速度顯示板，顯示轉速;也可以接電腦，用來設置驅動器參數; 電流速度雙閉環設計，低速力矩大，運行平穩; 高力矩高轉速輸出，轉速達20000rpm/min; (根據用戶電機而定) 調速方式:外接PWM調速或外接電位器調速; 有EN(使能)、DIR(方向)、X1(剎車)信號控制端; 可輸出測速脈沖FG, (光電隔離，門極輸出); 可輸出報警信號ALM供用戶檢測(光電隔離，門極輸出); 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。
直流無刷電機是同步電機的一種，也就是說電機轉子的轉速受電機定子旋轉磁場的速度及轉子極數(p)影響：n=60．f / p。在轉子極數固定情況下，改變定子旋轉磁場的頻率就可以改變轉子的轉速。直流無刷電機即是將同步電機加上電子式控制(驅動器)，控制定子旋轉磁場的頻率并將電機轉子的轉速回授至控制中心反復校正，以期達到接近直流電機特性的方式。也就是說直流無刷電機能夠在額定負載范圍內當負載變化時仍可以控制電機轉子維持一定的轉速。

1、初次使用該驅動器，如何能盡快.上手?
正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確
轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應
做好測試后，再安裝到實際場合使用。
2、電源接反有何影響?
會立即燒毀驅動器。
3、上位控制信號電壓
調速信號電壓為5V，超過此電壓會導致驅動器燒毀。 4、驅動器長時間工作后外殼比較熱，正常嗎?
正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。
5、電源指示燈亮，但電機不轉且抖動，是什么原因?
可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測
試。
6、用此驅動器，能否將我的電機轉速調到6000 ?
無刷電機的轉速是由電機本身的參數決定的，驅動器能將電機轉速
