設計目標與要求：
設計目標：使用機器人代替人工，實現機器人鎖螺絲、搬運、點膠、碼垛，解決人工作業造成的操作繁瑣，效率低，勞動強度大等問題。 場地面積需求：

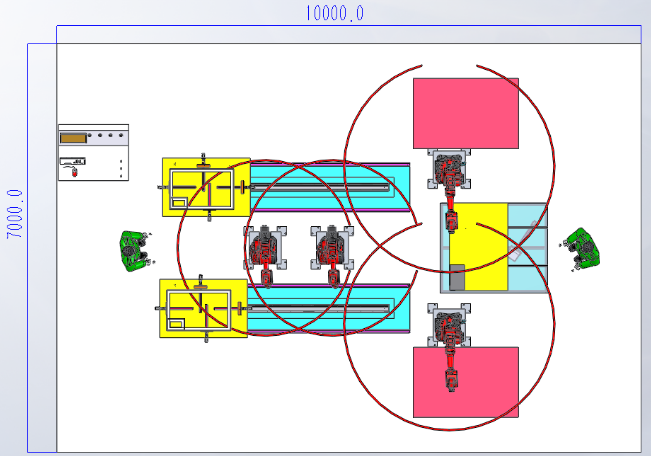

本工作站是專業為貴司所訂制，用于組裝。工作站主要由以下幾部份構成： （1）、4臺機器人 （2）、2套輸送臺 （3）、1套PLC控制系統 （4）、1套控制臺 （5）、1套玻璃上料臺（含檢測系統） （6）、1套鎖螺絲系統 （7）、1套點膠系統 （8）、2套搬運夾具
1、定位機構采用自動對中結構，由四個直線模組構成 2、定位機構可以在輸送臺上移動
3、驅動結構由伺服電機、齒輪、齒條構成
4、定位塊固定在支撐架上 5、工裝臺面采用透明材料制作 6、檢測系統用于檢測玻璃種類以及尺寸精度 7、工裝臺可以前后移動
1、治具中的每一個吸盤位置均可調整 2、更換產品時，整條組裝線只需調整吸盤位置即可
工作流程 1、人工將物料預組裝好放置到A1\A2工位 2、啟動程序 3、輸送臺將工件分別輸送到A2與B2工位 4、機器人2鎖螺絲（A2與B2交替工作） 5、鎖好螺絲以后，輸送臺將工件輸送到A3與B3工位 6、人工將玻璃放置到玻璃上料臺上，檢測系統工作完成后，機械手4將玻璃搬運到A3工位，機器人3將玻璃搬運到B3工位，按壓并震動 7、按壓完成后，機器人3將B3工位成品搬運到B4,機器人4將A3工位成品搬運到A4
動作分析說明
1.采用中心定位，四邊安裝的是直線模組，電機自動調節范圍在200*300-700*1100，為提高快速定位，程序設置時，只將范圍比要作業的物料大50mm(便于人工放置即可)
2.A和B工位，可做相同物料，也可做不同物料
3.A4工位和B4工位碼垛，3號機器人對應B4工位，4號機器人對應A4工位（由于行程問題無法使用一臺機器人共用搬運）
