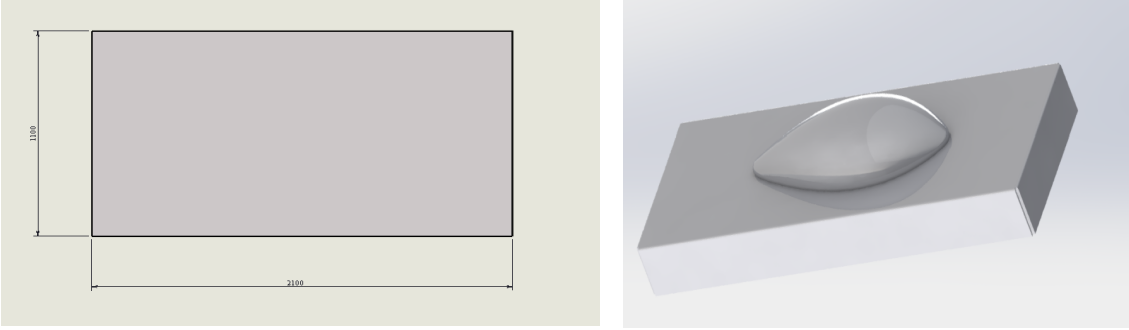

設計目標與要求： 設計目標：使用機器人結合定位工裝，實現機器人自動剪板，自動沖壓，自動折彎，自動上下料等。解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 工件尺寸（規格型號：2100*1100*3mm）
場地面積需求：
本工作站是專為貴司所訂制，用于機器人給產品做連續自動鉚接使用。工作站主要由以下幾部份構成： (1)、高強度焊接鋼構治具底座； (2)、產品滾子輸送線三套（含配套三套產品對中及阻擋機構）； (3)、伯朗特六軸機器人5套； (4)、剪板機伺服上料機一套； (5)、二次定位裝置一套； (6)、操作控制柜一套； (7)、機械手上下料工裝5套； (8)、安全防護裝置一套；
剪板工序結構及工作原理： 結構：底座支架、機器人上料裝置、剪板機伺服自動供料裝置、下板料導向裝置，安全防護裝置
動作流程： 1：人工將成垛的片料原料放至原料支架上； 2，機器人依次抓取原料放至二次定位支架上定好位后放至剪板機自動送料裝置上； 3：剪板機剪好的料依次通過導向板滑落至下料輸送線上； 3：剪料到達輸送線輸送線擋料位； 4：自動對中機構將剪料定位好； 3：沖缺口機器人將剪料抓走

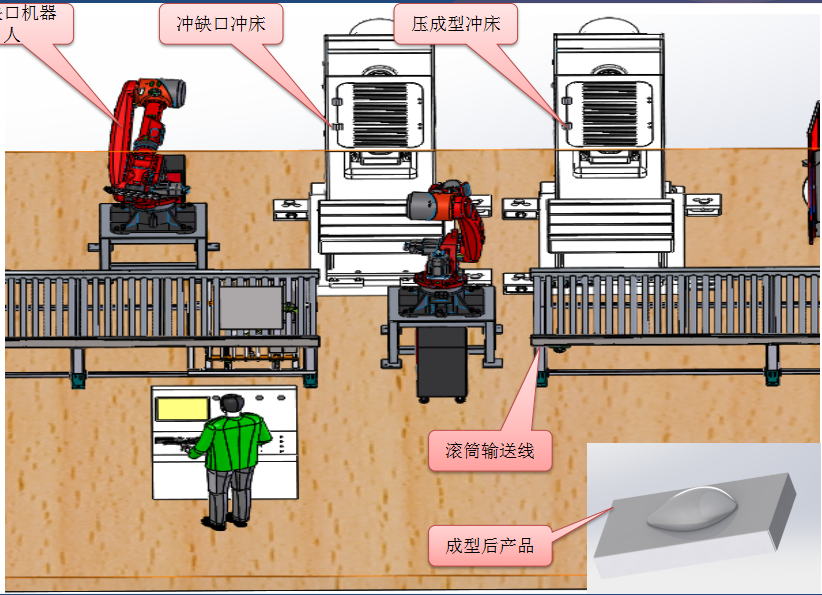

沖缺口及壓成型工序結構及工作原理： 結構：鋼結構輥?zhàn)虞斔途�、機器人、機器人抓料治具、輸送線定位治具
動作流程
1：沖缺口機器人將件板下料線定位好的工件抓取至沖缺口沖床將缺口沖好 2：將沖缺口的工件轉交給成型上料機器人 3：成型機器人將沖成型的工件放至下料輸送線
折彎及自動下料工序結構及工作原理： 結構：上下料機器人，滾筒輸送線，機器人夾爪
動作流程
1：折彎工序機器人將沖成型的產品抓取至折彎機處機進行折彎 2：折彎后方格紙下料輸送線上 3：成品下料機器人將輸送到位的工件抓取至成品托盤，依次碼垛
工作流程： 1：人工將原料板材托盤運至放料定位裝置內 2: 上料機器人將原料板材放至二次定位內定好位置后放至伺服自動送料機內（送料機采用伺服機構，剪裁板料尺寸可以設置） 3、剪板機剪裁后的板料通過導向板滑落至輸送線上 4、輸送線的工件傳送至定位裝置定好位置 5、沖缺口機器人將板料抓取至沖床依次將缺口沖好并轉交給壓成型工序機器人 6、壓成型工序機器人將工件放入沖床進行加工
工作流程： 7：成型工序完成后機器人將料取出放至輸送線上 8: 折彎工序機器人將輸送線上定好位的工件抓取至折彎機進行折彎加工 9、剪板機剪裁后的板料通過導向板滑落至輸送線上 10、折彎完成后機器人將成品防止下料輸送線上 11、成品輸送至定位裝置處定好位后成品下料機器人將成品取出抓取至托盤進行碼垛 12、依次循環
