要想去頂導軌所需的有效行程。我們必須先了解什么導軌的有效行程。是指導軌的有效涌動范圍，一般可以理解為導軌總長度減去一個滑塊的局里。然后再減去兩端的安全距離。直線運動中剛“導程”含義：電機轉一圈移動的距離，導程越大。負載能力相應減小。

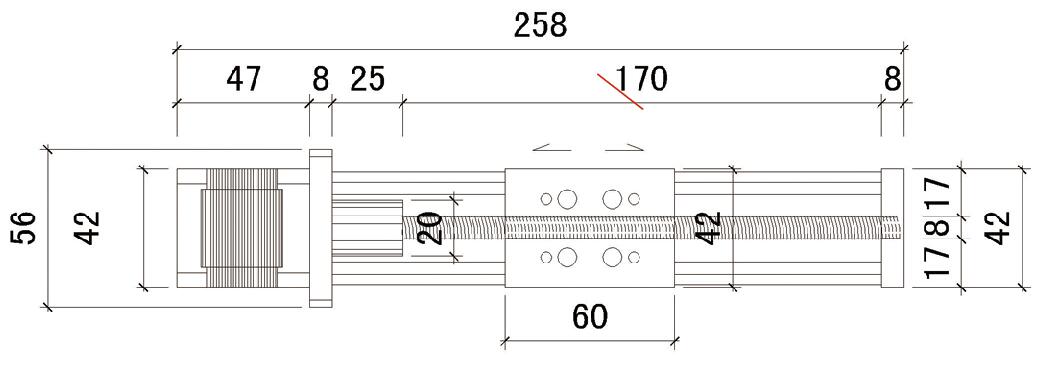

上圖的有效行程為170-60=110
ETX0808-200
知道了導軌的有效行程。那么怎么確認導軌的有效行程呢。需要根據客戶的具體要求具體分析。有的客戶對精度要求不是很高的，主要控制成本的�？梢赃x擇負載能力小一點的，速度稍快，有效行程不宜過長的0808系列梯形絲桿導軌。如果客戶對精度有一定的要求。但是又要控制成本，可以選擇1204系列，1605系列，1610系列滾珠絲桿導軌，，如果客戶對精度要求高，可以相應提高成本的，可以選擇光軸式梯形導軌，負載能力大，長度可做到700mm以內或者光軸滾珠絲桿導軌，高精度。壽命長，長度可做到1m的導軌。
