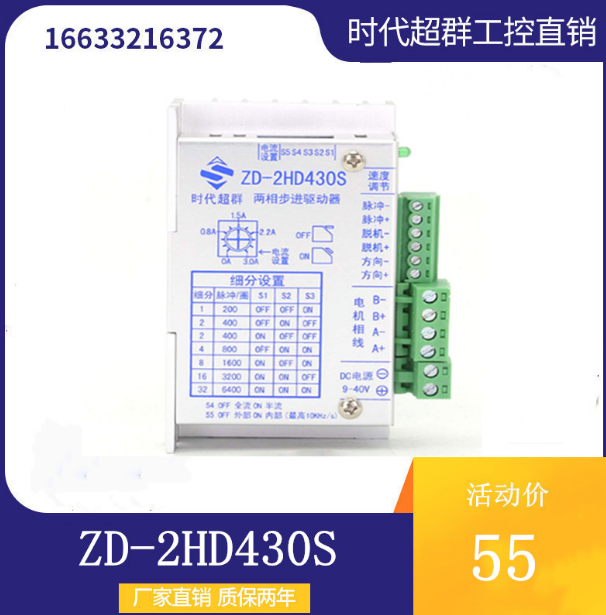

ZD-2HD430S的產品特點高集成度高可靠性,接口采用高速光耦隔離,****輸出電流3A,****輸入電壓: DC 40V(峰值),短路、過流、過熱保護功能,內部每秒0-10K脈沖,實現簡單控制.主要功能,整步、二、四、八、十六、三十二細分可調,輸出電流連續可調,短路、過流、過熱保護功能自動保護,自動半流鎖定,減少待機發熱,支持脫機、使能、鎖定等功能.

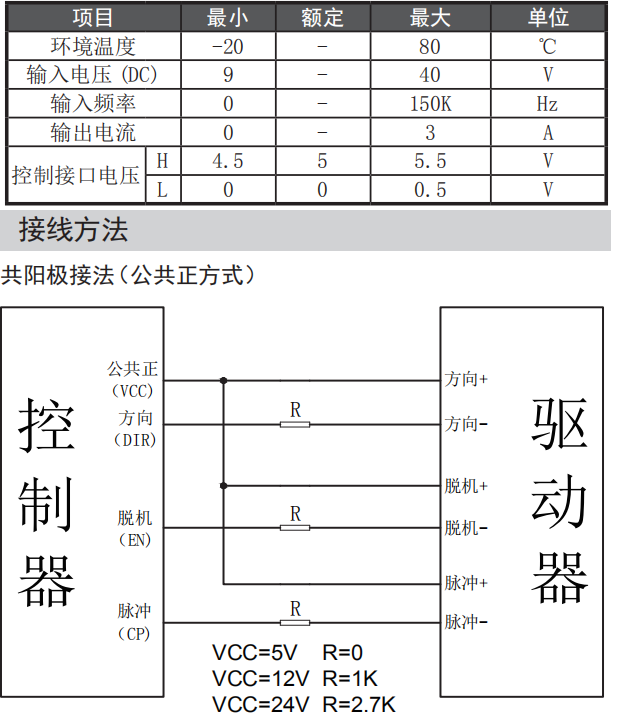

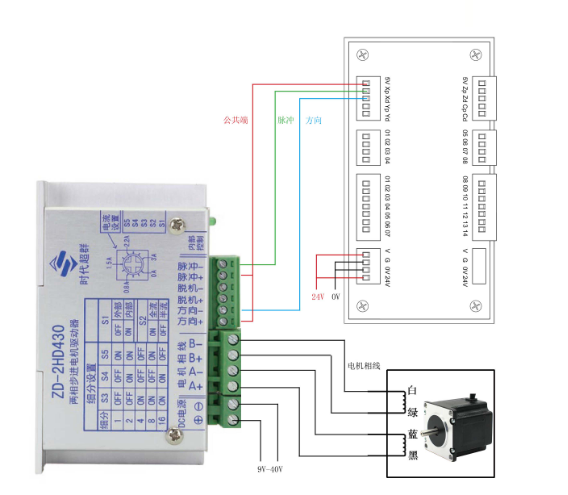

R為串聯限壓電阻,當控制器的接口電壓為5V時,無需R,直連既可;當接口電壓為12V時,請串聯1K電阻;當接口電壓為 24V時,請串聯2. 7K電阻。 1.電機與驅動器連接 兩相步進電機需區別A相B相,白綠一相,藍黑一相 三相步進電機相序不分 2.驅動器與控制器接線
驅動器脈沖正PUL+和方向正DIR+接控制器公共端 驅動器脈沖負PUL-接控制器脈沖CP 驅動器方向負DIR-接控制器方向DIR 3驅動器與電源接線 驅動器通常標記有正負極,注意不要接反了
