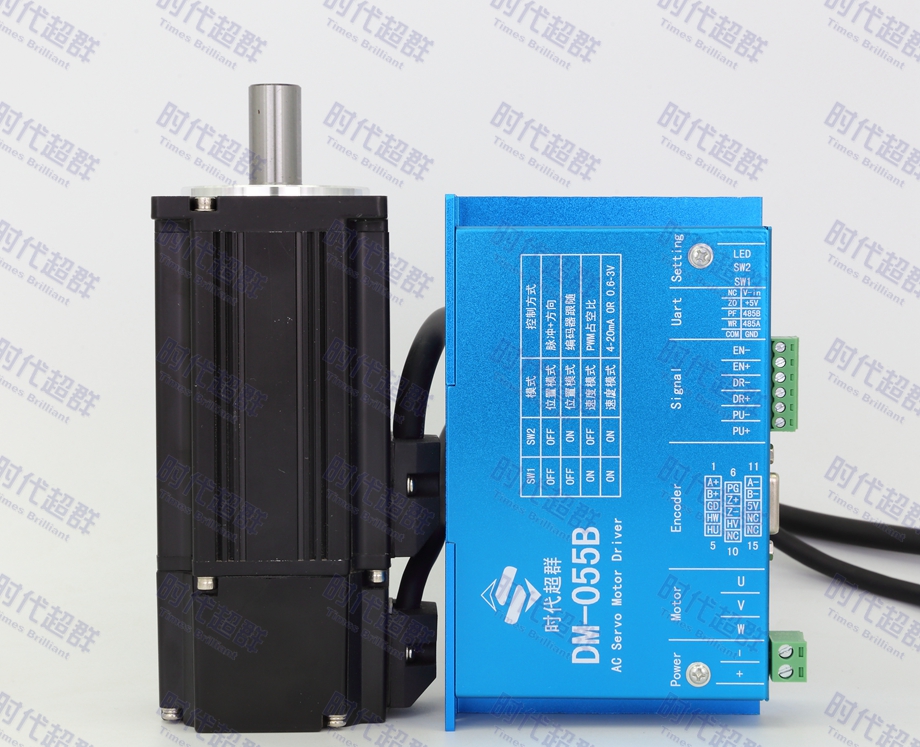

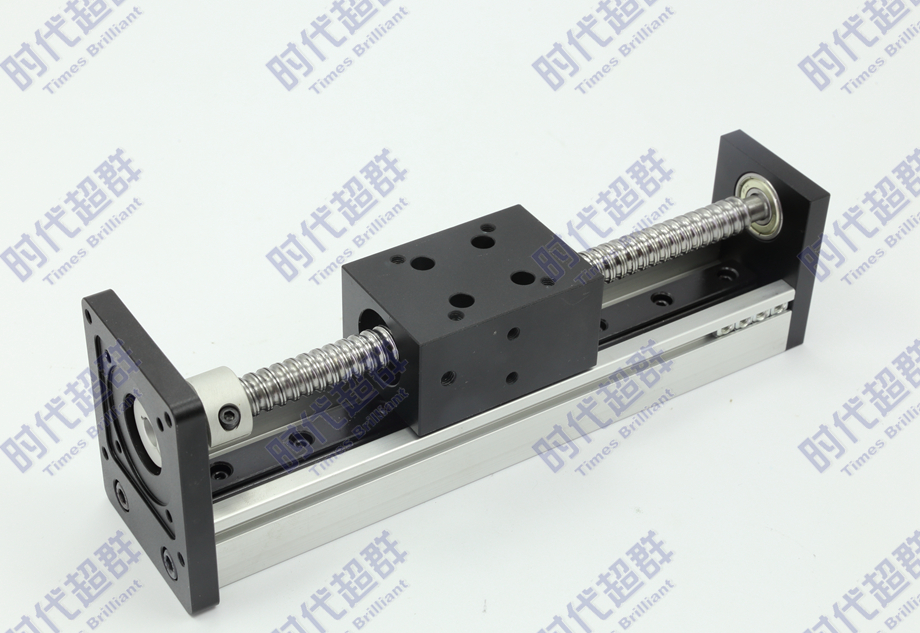

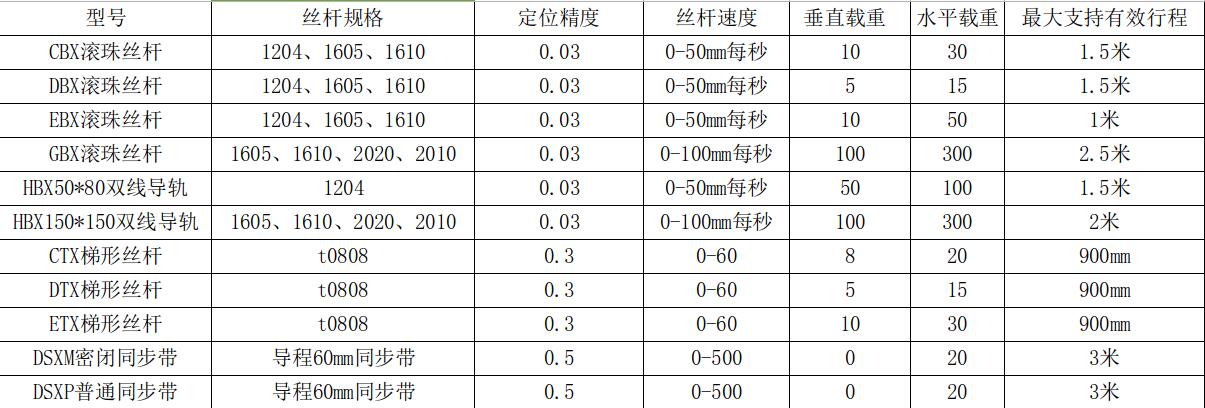

上圖中采用了時代超群CBX系列線性滾珠直線導軌滑臺，此類型導軌精度可達0.03mm運行平穩！，絲桿速度建議使用在0-50mm/s穩定性，導軌水平載重30KG，垂直載重10KG，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選。有效行程可以做到1米以內�？筛鶕�(jù)客戶要求定制。其他系列負載情況參考如下: 根據電機所接負載不同，參數需要調整才能達到效果。  首先,介紹下扭矩，若采用上圖60AEA04030-SC0(400W)電機，驅動器DM-055B，1.3NM。負載是 5mm 螺距的絲桿，就是電機軸轉一圈負載移動 5mm，這樣的話負載等效力臂 = 5mm / 3.14 = 1.592 mm那電機能提供的推力就是經過絲桿傳動的推力 = 1.3NM / （1.592mm*0.001）= 816 N那能推動負載的重量就大約是 80KG，這個是垂直的，平推可以稍微大些。由于絲桿負載電機轉動一圈移動的距離較短，所以驅動器的參數 （加速度可以較大，如 20000，位置環 KP 可以較大，如3000）。私服電機最適合此種負載。
|
