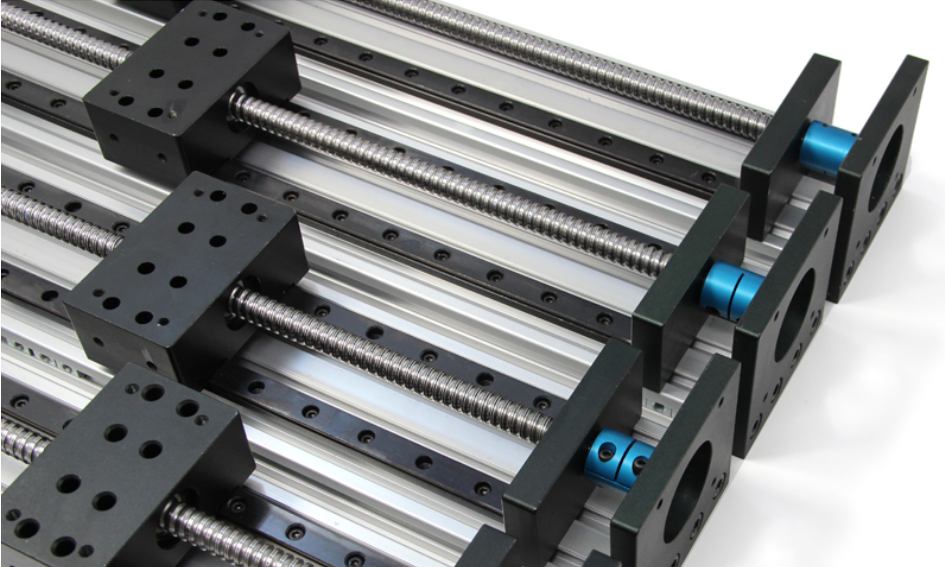

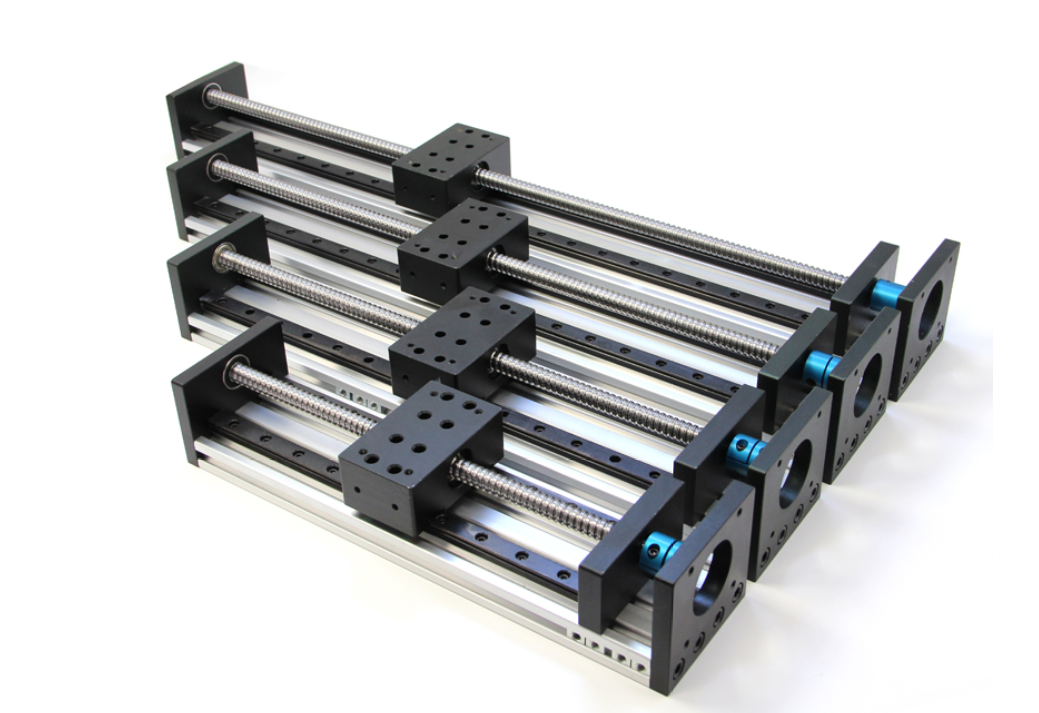

上圖左為客戶定制的一款時代超群80型材HBX系列雙線型滑臺，導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610，可以配57步進電機/60伺服電機使用。
1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米

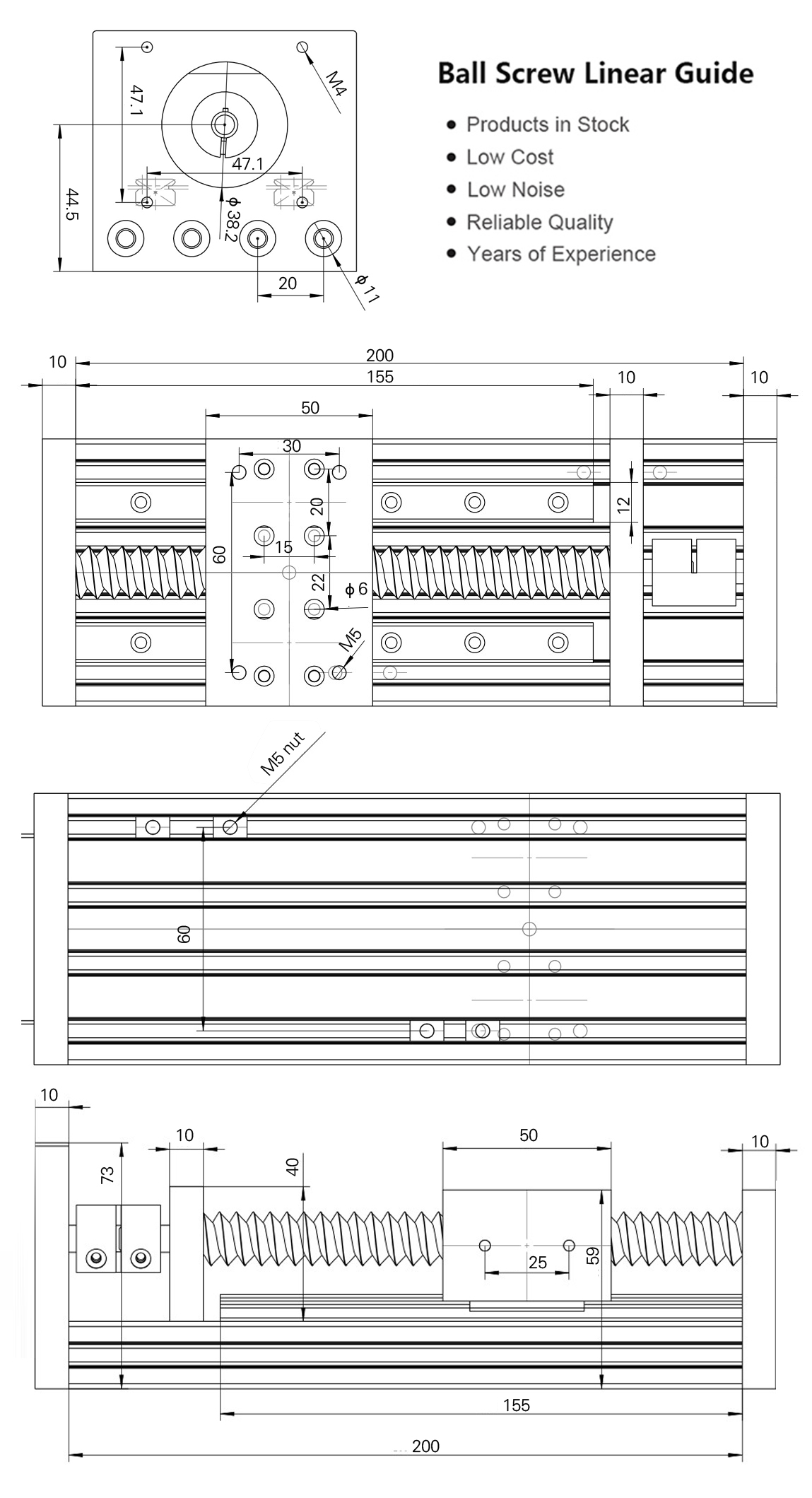

產品尺寸圖如下：
滑塊有所增大軸承片加寬，運行更穩定，更美觀。鏈接片做成60伺服電機通用連接片。也可以做成57步進用的連接片，可以根據客戶要求定制。
