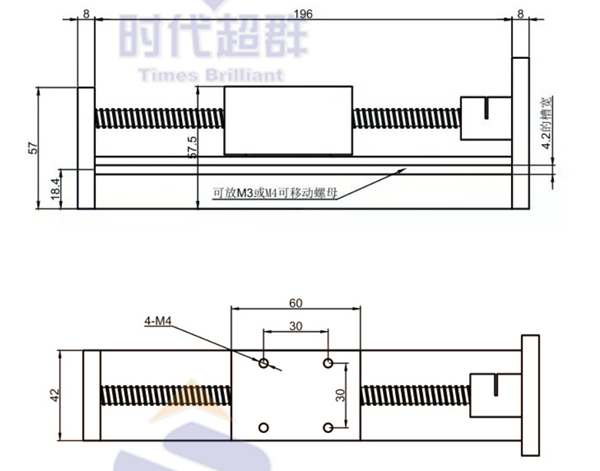

如圖為客戶定制系列,客戶要求負載水平3KG,精度要求高,推薦客戶使用滾珠絲桿直線導軌配套57步進電機實現往復運行。絲桿規格1610,有效行程400mm。(16表示絲桿的直徑,10表示導程10mm,即電機轉一圈運行10mm); 以下為絲桿導軌的尺寸圖:

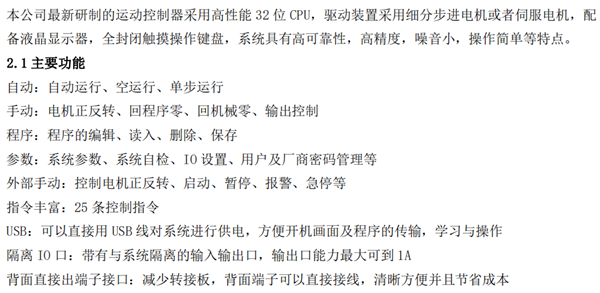

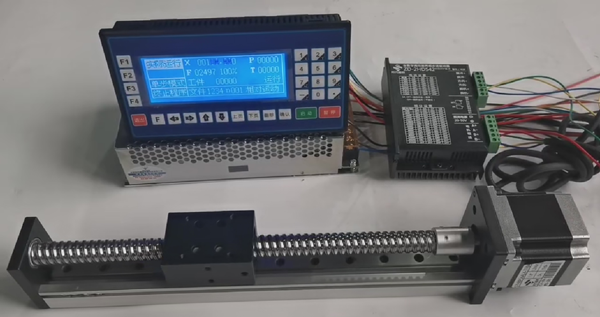

客戶搭配我司可編程控制器CM35系列,配套57-56步進電機,DM542驅動器,實現單軸往返運行;
程序步驟如下: 01:相對運動 X : 380 (運行距離) F:500(速度值); 02:相對運動X:-380(反向運行距離) F:500(速度值); 03:****運動:目的標號 01:; 04:程序結束;
