伺服電機三種控制 伺服電機控制方式有脈沖、模擬量和通訊控制這三種，在不同的應用場景下，該如何確定選擇伺服電機控制方式？
1、伺服電機脈沖控制方式

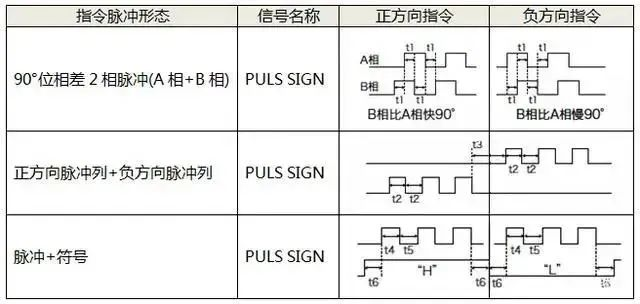

在一些小型單機設備，選用脈沖控制實現電機的定位，應該是最常見的應用方式，這種控制方式簡單，易于理解。基本的控制思路：脈沖總量確定電機位移，脈沖頻率確定電機速度。選用了脈沖來實現伺服電機的控制，翻開伺服電機的使用手冊，一般會有如下這樣的表格：
都是脈沖控制，但是實現方式并不一樣：
第一種，驅動器接收兩路(A、B路)高速脈沖，通過兩路脈沖的相位差，確定電機的旋轉方向。如上圖中，如果B相比A相快90度，為正轉；那么B相比A相慢90度，則為反轉。運行時，這種控制的兩相脈沖為交替狀，因此我們也叫這樣的控制方式為差分控制。具有差分的特點，那也說明了這種控制方式，控制脈沖具有更高的抗干擾能力，在一些干擾較強的應用場景，優先選用這種方式。但是這種方式一個電機軸需要占用兩路高速脈沖端口，對高速脈沖口緊張的情況，比較尷尬。
第二種，驅動器依然接收兩路高速脈沖，但是兩路高速脈沖并不同時存在，一路脈沖處于輸出狀態時，另一路必須處于無效狀態。選用這種控制方式時，一定要確保在同一時刻只有一路脈沖的輸出。兩路脈沖，一路輸出為正方向運行，另一路為負方向運行。和上面的情況一樣，這種方式也是一個電機軸需要占用兩路高速脈沖端口。
第三種，只需要給驅動器一路脈沖信號，電機正反向運行由一路方向IO信號確定。這種控制方式控制更加簡單，高速脈沖口資源占用也最少。在一般的小型系統中，可以優先選用這種方式。
2、伺服電機模擬量控制方式
在需要使用伺服電機實現速度控制的應用場景，我們可以選用模擬量來實現電機的速度控制，模擬量的值決定了電機的運行速度。模擬量有兩種方式可以選擇，電流或電壓。電壓方式，只需要在控制信號端加入一定大小的電壓即可。實現簡單，在有些場景使用一個電位器即可實現控制。但選用電壓作為控制信號，在環境復雜的場景，電壓容易被干擾，造成控制不穩定；電流方式，需要對應的電流輸出模塊。但電流信號抗干擾能力強，可以使用在復雜的場景。
3、伺服電機通信控制方式
采用通信方式實現伺服電機控制的常見方式有CAN、EtherCAT、Modbus、Profibus。使用通信的方式來對電機控制，是目前一些復雜、大系統應用場景****的控制方式。采用通信方式，系統的大小、電機軸的多少都易于裁剪，沒有復雜的控制接線。搭建的系統具有極高的靈活性。
伺服電機的速度控制和轉矩控制都是用模擬量來控制的。位置控制是通過發脈沖來控制的。具體采用什么控制方式要根據客戶的要求，滿足何種運動功能來選擇。如果您對電機的速度、位置都沒有要求，只要輸出一個恒轉矩，當然是用轉矩模式。 如果對位置和速度有一定的精度要求，而對實時轉矩不是很關心，用轉矩模式不太方便，用速度或位置模式比較好。如果上位控制器有比較好的閉環控制功能，用速度控制效果會好一點。如果本身要求不是很高，或者，基本沒有實時性的要求，用位置控制方式對上位控制器沒有很高的要求。 就伺服驅動器的響應速度來看，轉矩模式運算量最小，驅動器對控制信號的響應最快；位置模式運算量****，驅動器對控制信號的響應最慢。
對運動中的動態性能有比較高的要求時，需要實時對電機進行調整。那么如果控制器本身的運算速度很慢(比如PLC，或低端運動控制器)，就用位置方式控制。如果控制器運算速度比較快，可以用速度方式，把位置環從驅動器移到控制器上，減少驅動器的工作量，提高效率(比如大部分中高端運動控制器)；如果有更好的上位控制器，還可以用轉矩方式控制，把速度環也從驅動器上移開，這一般只是高端專用控制器才能這么干，而且，這時完全不需要使用伺服電機。
一般說驅動器控制得好不好，每個廠家的都說自己做的****，但是現在有個比較直觀的比較方式叫響應帶寬。當轉矩控制或者速度控制時通過脈沖發生器給他一個方波信號，使電機不斷的正轉、反轉，不斷的調高頻率，示波器上顯示的是個掃頻信號，當包絡線的頂點到達****值的70.7%時表示已經失步，此時的頻率的高低，就能顯示出誰的產品牛了，一般的電流環能作到1000Hz以上，而速度環只能作到幾十赫茲。
換一種比較專業的說法：
1、伺服電機轉矩控制
轉矩控制方式是通過外部模擬量的輸入或直接的地址的賦值來設定電機軸對外的輸出轉矩的大小，具體表現為例如10V對應5Nm的話，當外部模擬量設定為5V時電機軸輸出為2.5Nm：如果電機軸負載低于2.5Nm時電機正轉，外部負載等于2.5Nm時電機不轉，大于2.5Nm時電機反轉(通常在有重力負載情況下產生)�？梢酝ㄟ^即時的改變模擬量的設定來改變設定的力矩大小，也可通過通訊方式改變對應的地址的數值來實現。
應用主要在對材質的受力有嚴格要求的纏繞和放卷的裝置中，例如饒線裝置或拉光纖設備，轉矩的設定要根據纏繞的半徑的變化隨時更改以確保材質的受力不會隨著纏繞半徑的變化而改變。
2、伺服電機位置控制：
置控制模式一般是通過外部輸入的脈沖的頻率來確定轉動速度的大小，通過脈沖的個數來確定轉動的角度，也有些伺服可以通過通訊方式直接對速度和位移進行賦值。由于位置模式可以對速度和位置都有很嚴格的控制，所以一般應用于定位裝置。應用領域如數控機床、印刷機械等等。
3 、伺服電機速度模式：
過模擬量的輸入或脈沖的頻率都可以進行轉動速度的控制，在有上位控制裝置的外環PID控制時速度模式也可以進行定位，但必須把電機的位置信號或直接負載的位置信號給上位反饋以做運算用。位置模式也支持直接負載外環檢測位置信號，此時的電機軸端的編碼器只檢測電機轉速，位置信號就由直接的最終負載端的檢測裝置來提供了，這樣的優點在于可以減少中間傳動過程中的誤差，增加了整個系統的定位精度。 聯系人：15801399809 李工
|
