上圖為客戶定做有效行程1米的HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，此類型可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。HBX1605J-1000為絲桿直徑16MM ，導程5MM ，有效行程1000MM
加強型雙線直線導軌按照型號可分為 HBX1605系列：絲桿直徑16MM,導程5MM，****移動速度50MM/S，有效行程50-1400MM HBX1610系列：絲桿直徑16MM,導程10MM，****移動速度100MM/S，有效行程50-1400MM HBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度50MM/S，有效行程50-1400MM HBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM 客戶想利用這款導軌垂直載重150kg，客戶還希望速度盡量塊，那么我們選擇一款80伺服電機可以更加高效的實現客戶要求

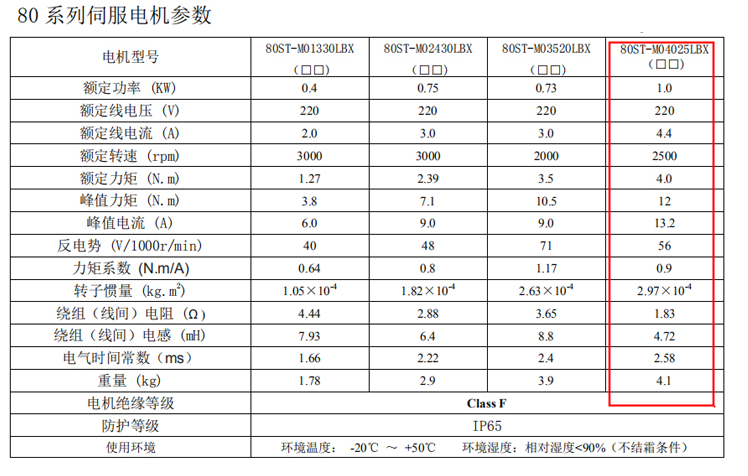

上圖為時代超80法蘭伺服電機80AEA10025-SC3，功率1KW，轉速2500轉，具體參數如下，電機出力大，響應快，速度高，轉動平滑，力矩穩定。 電機參數如下：
產品尺寸圖如下：
配套驅動SD300系列20A系列可搭配750W以內伺服電機，1KW搭配的是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。
