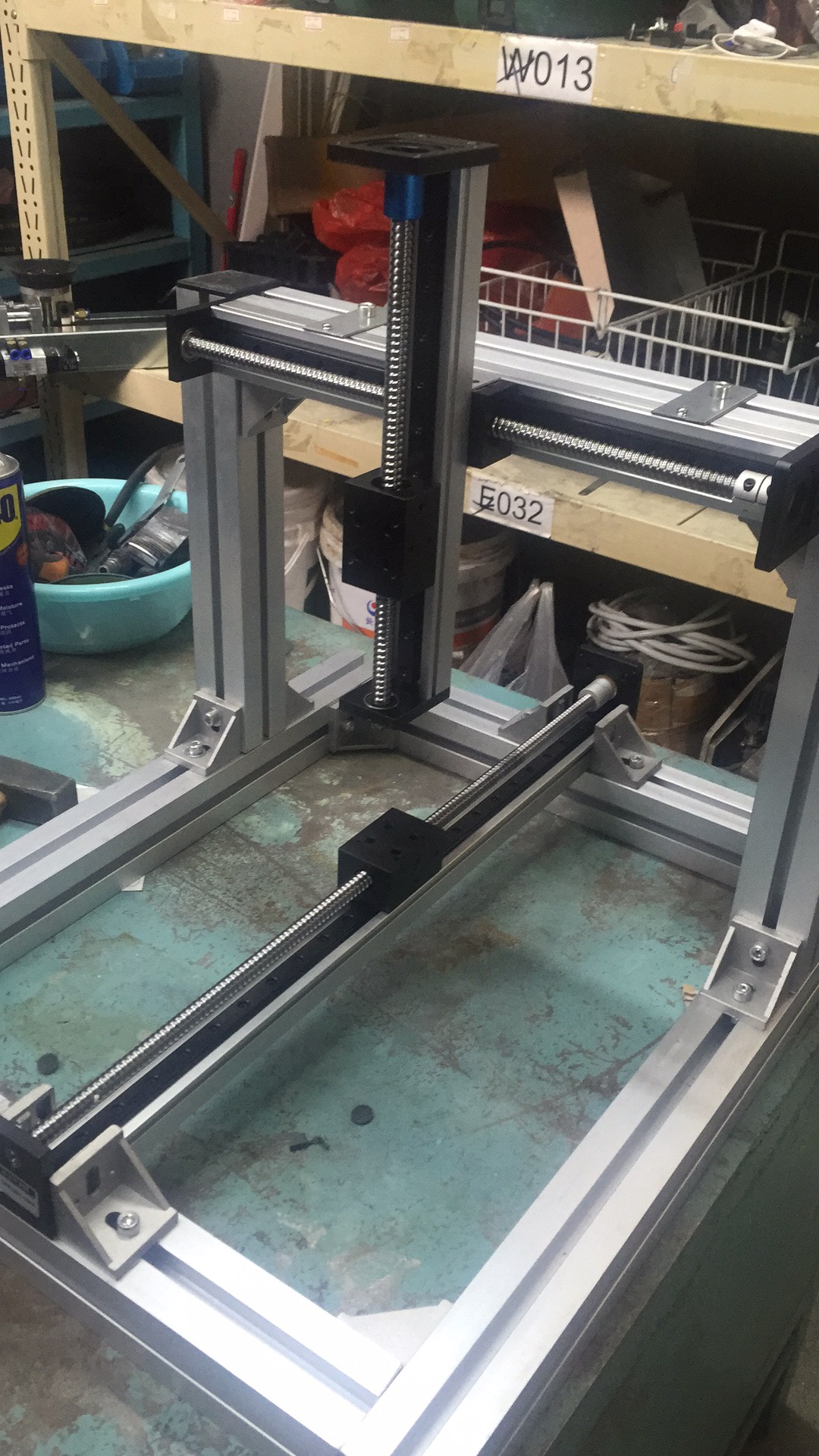

上圖為客戶定制的線性模組滑臺，用于打磨機，途中采用了有效行程200 、400、500的線性導軌各一臺

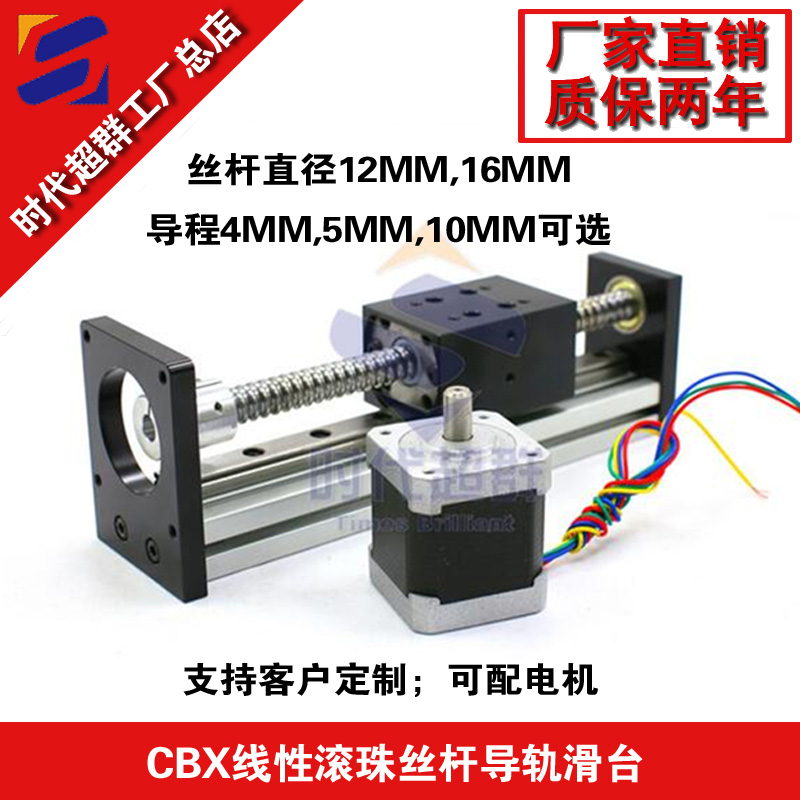

我公司生產的CBX系列線性滾珠絲杠直線導軌滑臺，水平載重30kg，垂直載重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠 此款導軌可配42/57步進電機、無刷電機，60閉環伺服電機等。

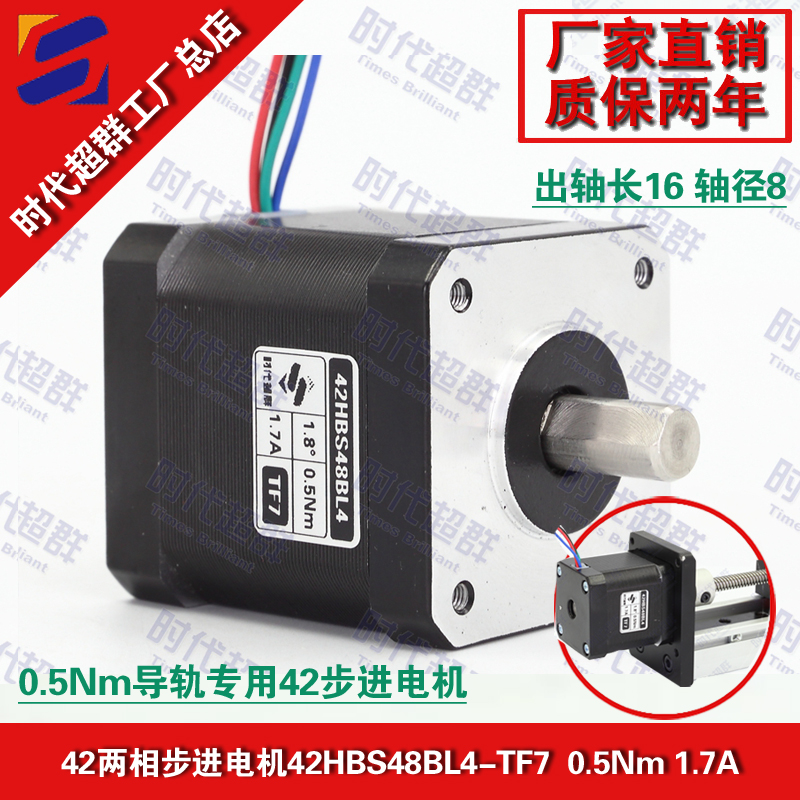

圖中電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM

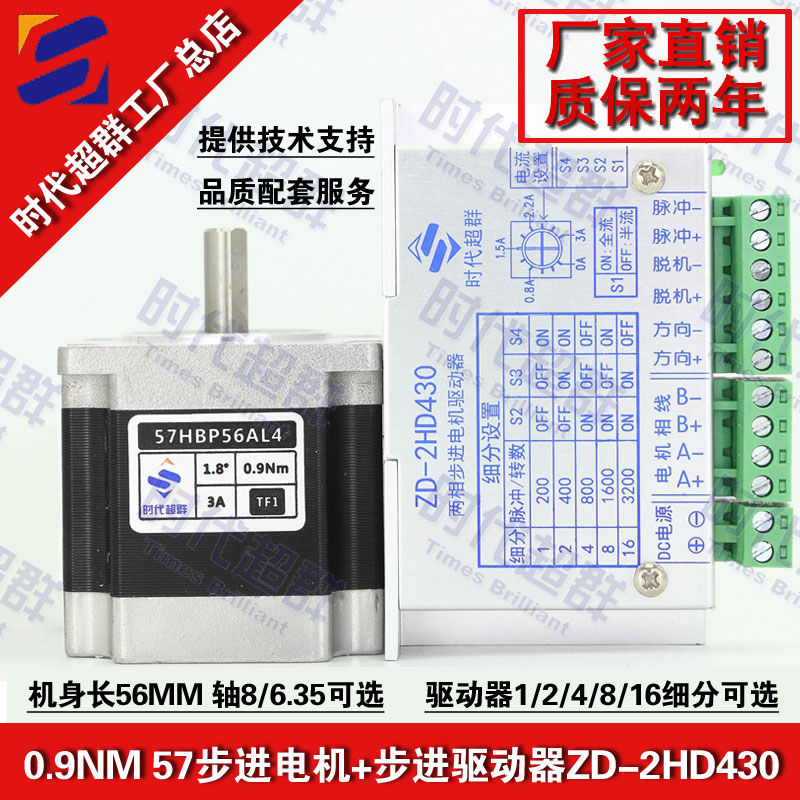

57HBP56AL4-TF0兩相混合式步進電機 步距角1.8°
扭矩0.9N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩；配套驅動ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC
42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。廣泛適用范圍于打印機、傳真機、雕刻機、噴繪機、醫療器械等。

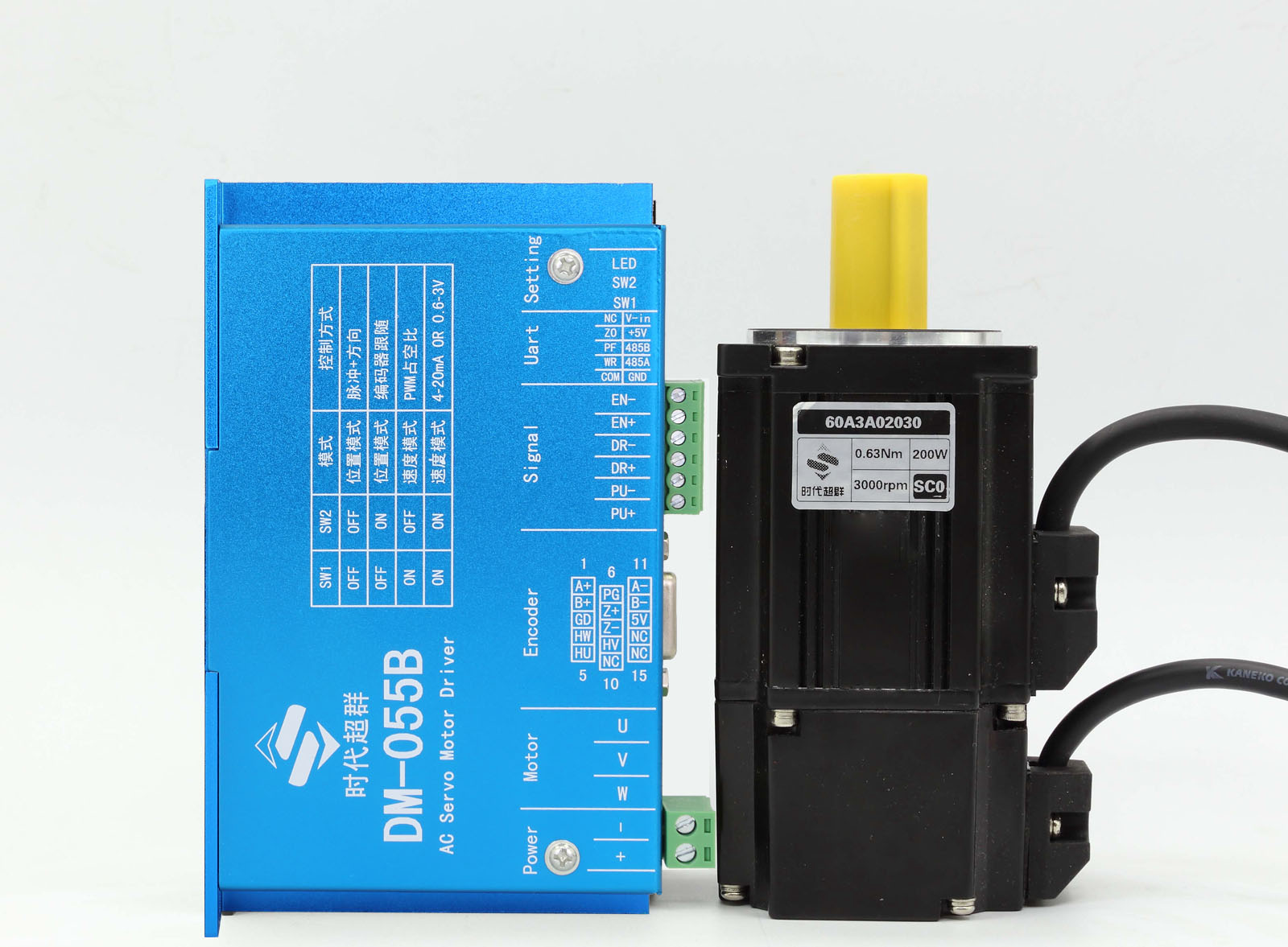

60系列交流伺服電機60A3A02030-SC0。36V 0.63N.M 200W 3000轉
電機法蘭60*60，軸徑14mm，此電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套DM-055B采用32 位高速DSP 芯片；FOC
場定向矢量控制，支持位置/速度閉環；位置模式支持指令脈沖+方向 或
正交脈沖信號；速度模式支持PWM占空比信號 或 4~20ma電流 或 0.6~3V電壓信號控制； 16位電子齒輪功能，1~65535 / 1~65535；
供電電壓+20V~50V。支持50~500W交流伺服電機；支持485（modbus協議RTU模式）控制方式�？梢栽O(shè)定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件；具有欠壓，過壓，堵轉，過熱保護；
提供隔離輸出的 到位信號、報警輸出信號、編碼器零點信號。
