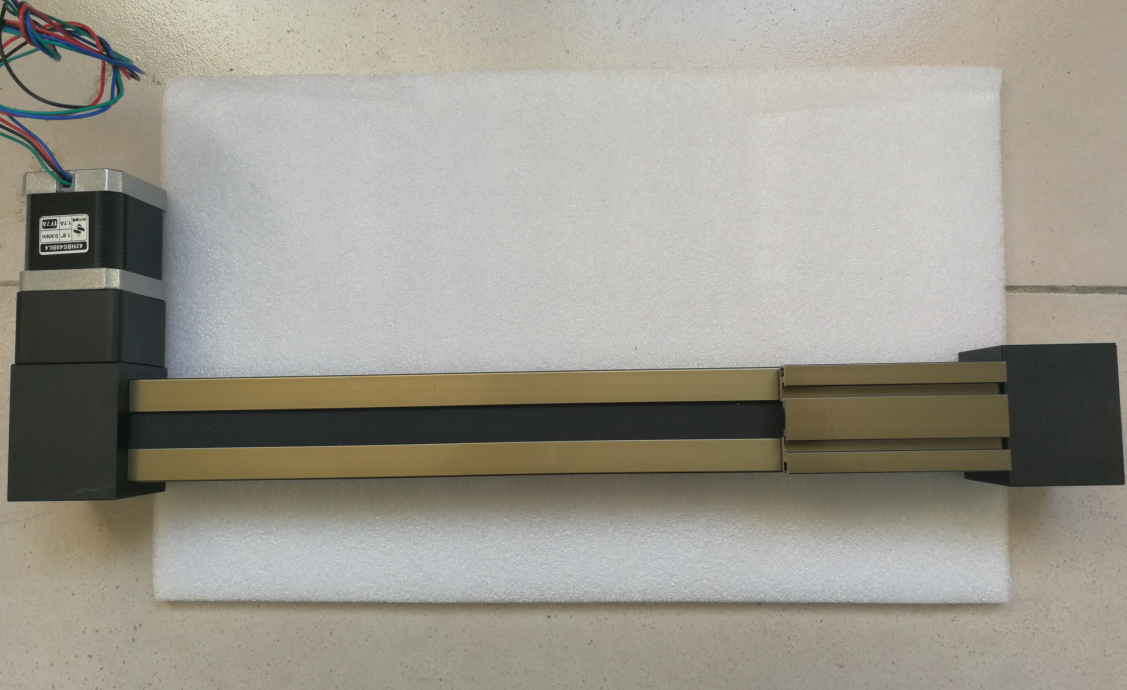

上圖為DSXM系列密封款同步帶直線導軌（可配42、57步進電機 60伺服電機）此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg。同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。

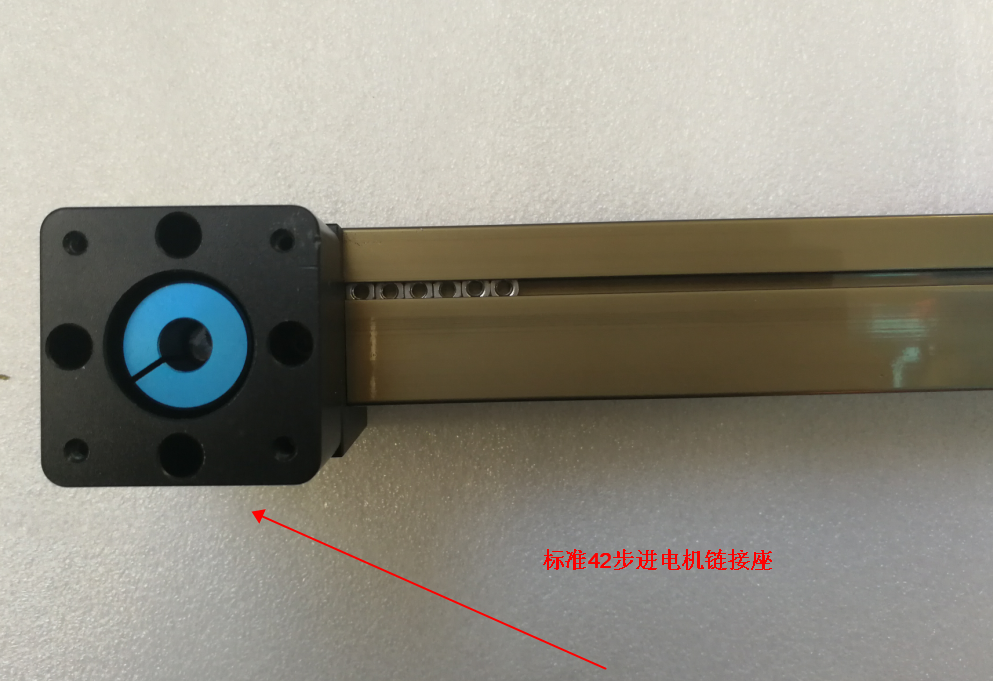

DSXM60-250-FZ是客戶定制的一款，滑塊長度80MM，有效行程250MM，電機反方向安裝的同步帶導軌滑臺�；_(tái)占用空間小。高速性能好。鏈接法蘭為42型，可以配42步進電機使用。

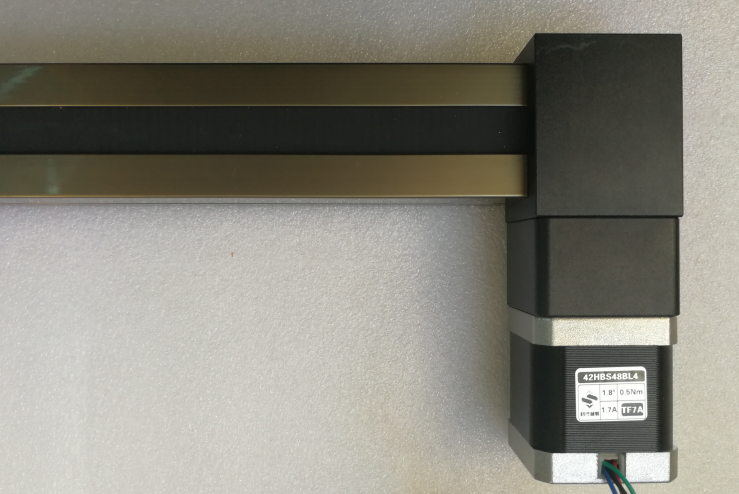

圖中電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。

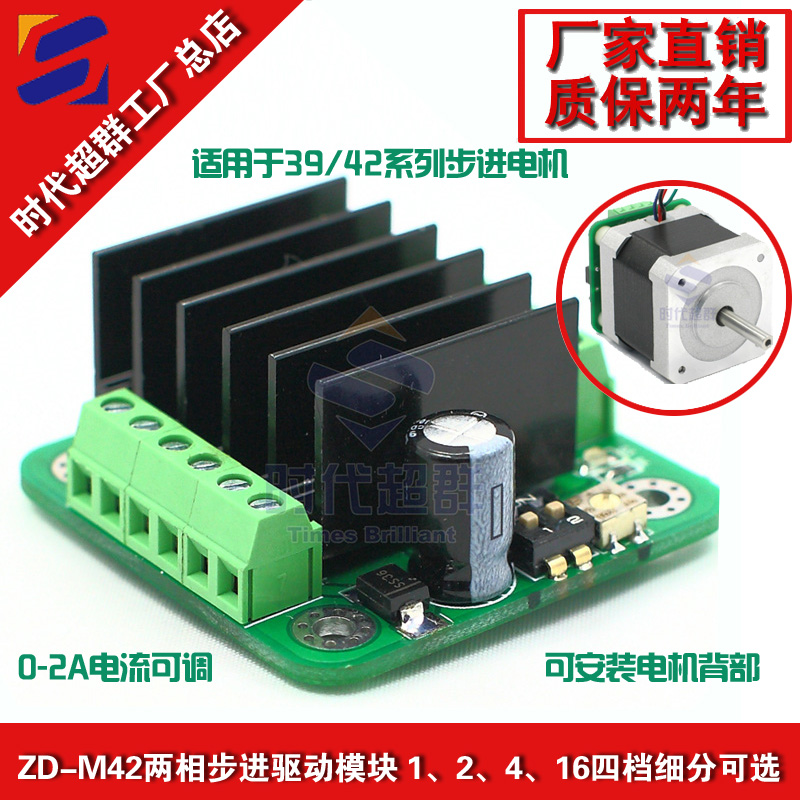

ZD-M42兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。
配套控制器
CS10-1控制器是我公司新款研發制作控制器， 支持步進電機或伺服電機角度定長 外部輸入口控制器，支持1路輸出控制其他設備的開關量信號 支持程序編輯手動控制 可以做電機的升降速 啟動速度功能 支持循環 定次數次數循環功能等 本控制器雖然小巧，但功能完善強大，其性能可比市場上的智能單軸控制器，比起其他簡易控制器，優越性更加明顯。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
