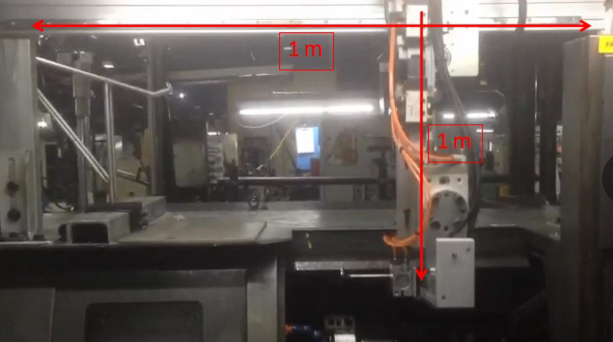

上圖為客戶設計的一款數控機臺，垂直方向選用了有效一米的同步帶導軌DS45M75C-1000，可搭配57或者86電機使用。

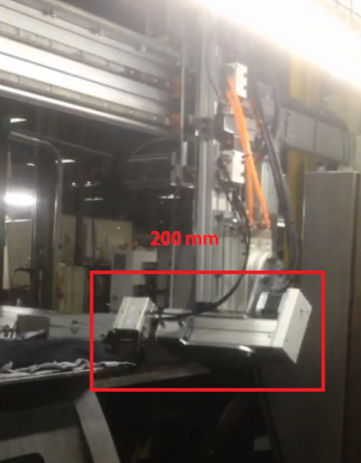

水平方向上選用了有效200MM的開放式同步帶DSXP60-200，可搭配42電機使用。
時代超群同步帶導軌滑臺座體為一次性鋁擠壓成型，較普通鋼板或鋁板拼接而成的座體，剛性好，直線度高，抗扭曲性強等特點，從而有效提高了滑臺整體的強度和精度 滑臺由同步帶傳動，噪音輕，有效行程選擇空間大，負載力矩大，速度快；廣泛應用于噴涂、點膠、焊接、貼片、切割、噴繪、搬運、多維機械手及其它各種需求直線傳動行業。 下面對客戶定制產品做一下具體介紹
DS45M75系列同步帶，可配42、57步進電機 60伺服電機，此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg.上圖導軌為DS45M75C-1000,有效行程1000MM ，導程75MM 導軌寬45MM，同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。
同步帶型模組和絲桿型模組****的差異在精度和速度上。由于結構的原因，同步帶型模組的速度傳動的效果要比絲桿型模組好，因此當我們使用時，速度或者說是加速度為第一考慮因素時，一般選用同步帶型模組。

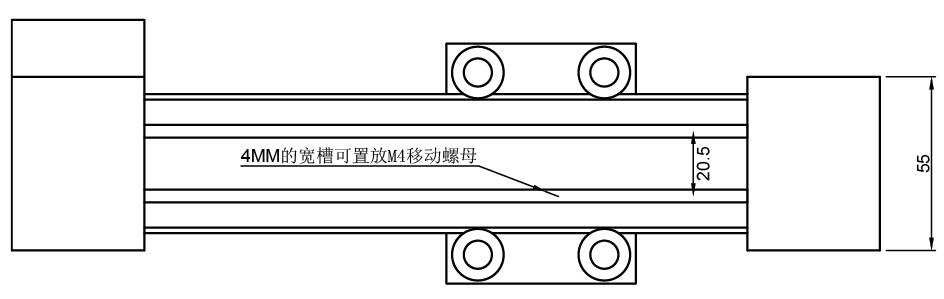

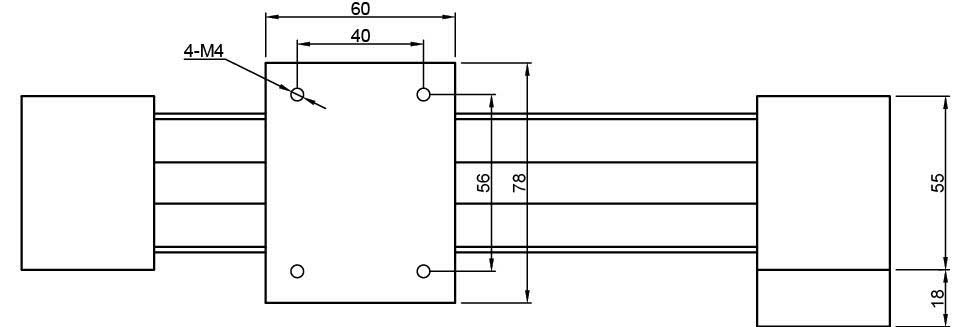

DSXP系列同步帶滑塊采用實心鋁型材比老款更結實耐用；滑塊的面積更大，可以承受更大的負載且在高速運行時滑輪不容易松動。皮帶****水平負載可到20kg。皮帶的滑塊表面經過氧化處理，更耐劃痕外觀更好。DSXP60-200同步帶，導程60MM，有效行程200mm，可定做有效行程從30-3000mm。可安裝42/57步進電機。低成本，重量輕，易安裝，、摩擦系數小，噪音低。 產品尺寸圖如下：
