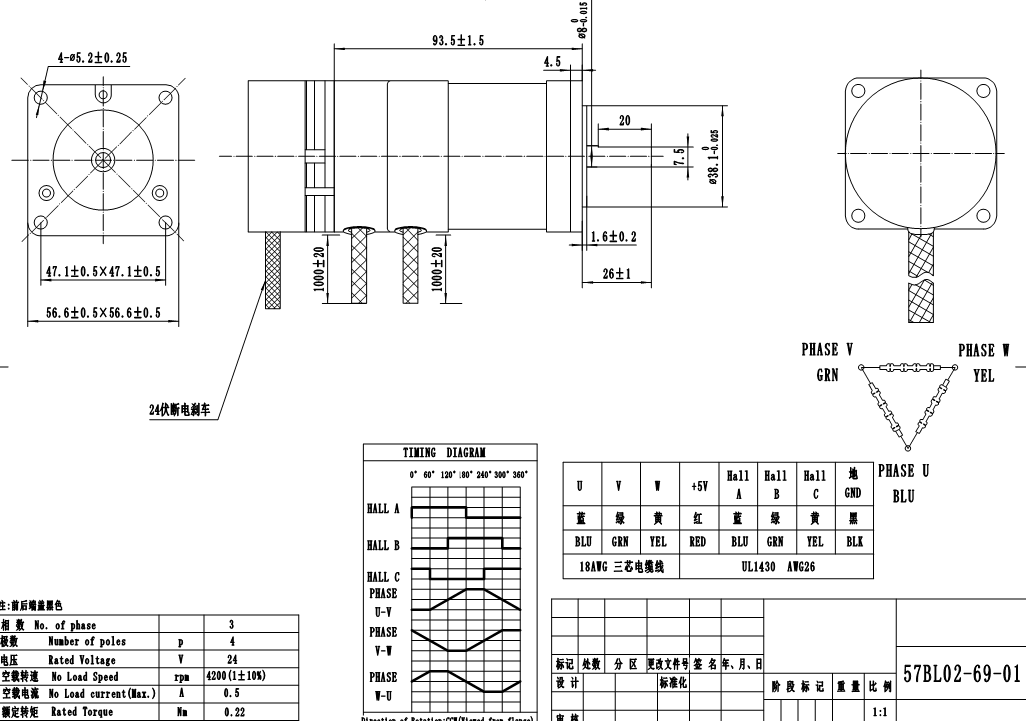

上圖為時代超群無刷伺服電機57B2C0730-SC0,額定電壓24V,額定功率70W,額定功率3000轉。在原有電機上加裝了一套24V斷電剎車，如下參考：

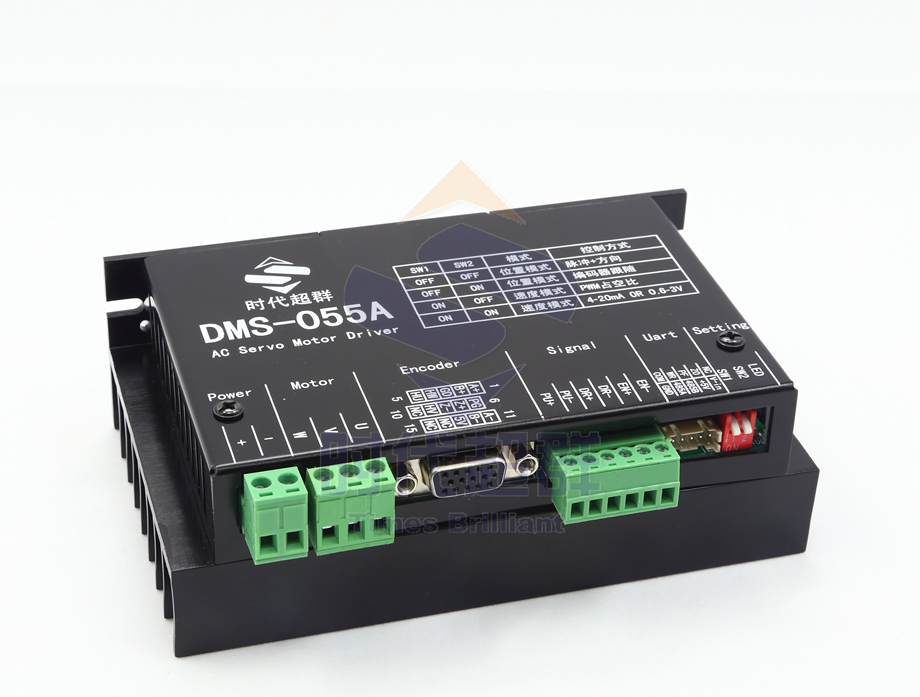

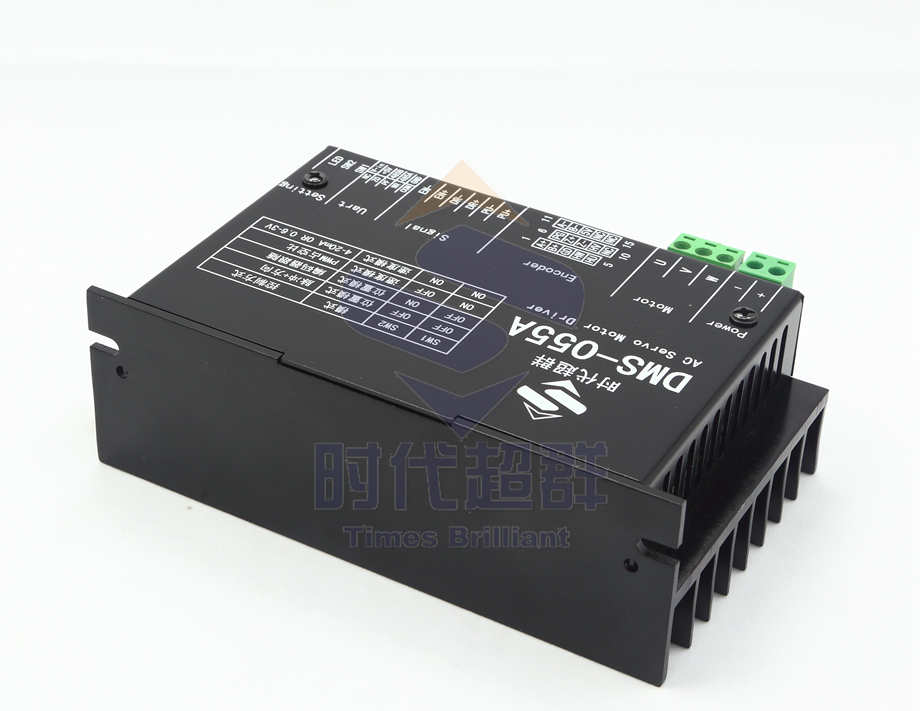

配套驅動器為DM-055A,DMS-055A 驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。
斷電剎車顧名思義就是電機斷電后，剎車工作來實現電機的制動。斷電剎車能夠在剎車電機需要停止下來的時候快速響應并讓剎車電機快速停止下來，所需時間一般在0.2-0.4秒之間，極大地減少剎車電機高速運轉后的慣性所產生的多余轉動。 剎車電機的電機部分和剎車部分的接線原則上是需要分別接在不同的電源上，因為在工作的時候電機和剎車都是獨立的兩個個體，而剎車只需要在電機斷電的時候工作，分別接電源可以有利于電機的斷電不影響剎車的運作。但是在實際安裝中，有很多客戶可能因為怕麻煩，把電機和剎車都接在同一個電源上，這樣剎車電機是可以正常運作，但是在電機斷電后剎車的正常工作會受到影響。所以做好的做法還是把剎車電機的電機和剎車分別接在不同的電源上。 伺服技術咨詢 楊工：18001308796 QQ:1755105676 相關閱讀： 時代超群無刷伺服驅動器DMS-055A自主配套電機需要滿足哪些要求？ 時代超群無刷伺服電機42B2C0330-SC0套裝42系列選型 時代超群無刷伺服驅動器DMS-055A的****電流是多少？電流是可調的嗎？ 時代超群無刷伺服可以分段定位及高速旋轉同步嗎？ 時代超群直流無刷伺服電機配套驅動器DMS-055說明書為什么標注支持 50~500W 交流伺服電機？
|
