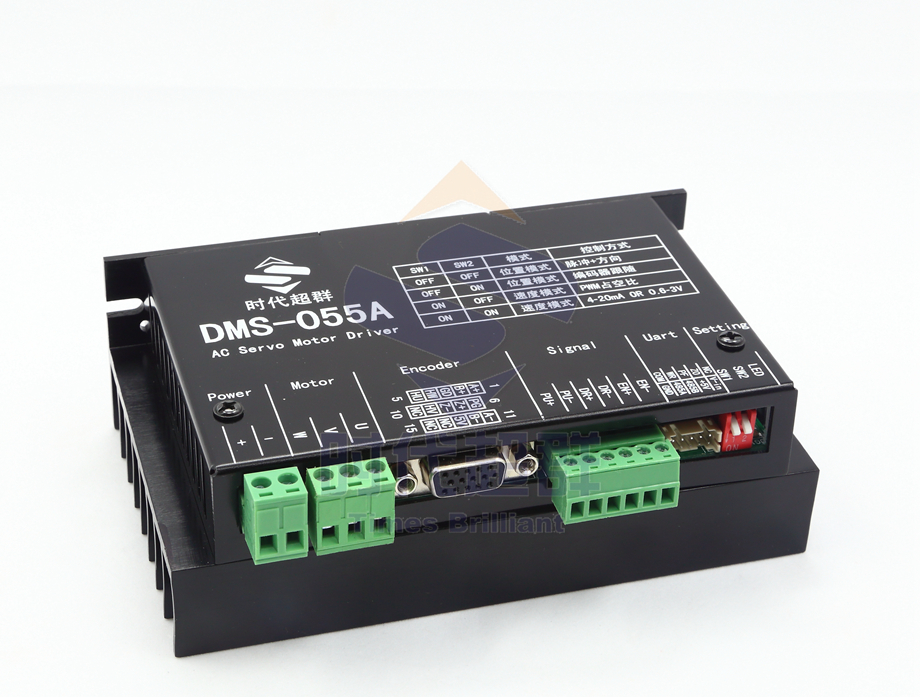

上圖為時代超群直流無刷伺服電機配套驅動器 DMS-055A與DM-055B。驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。 可以通過專用 485 電纜連接 PC 機。通過提供的上位機軟件可以設置驅動器參數，和測試驅動器，并提供一些診斷信息，來排除驅動器故障。
無刷伺服電機上位機測試步驟如下： 測試貨品全部清單
行號 | 商品名稱 | 型號 | 備注 | 1 | 無刷伺服 | 57B2C1230-SC0 | 120W 24V 3000轉 | 2 | 無刷伺服驅動器 | DMS-055A |

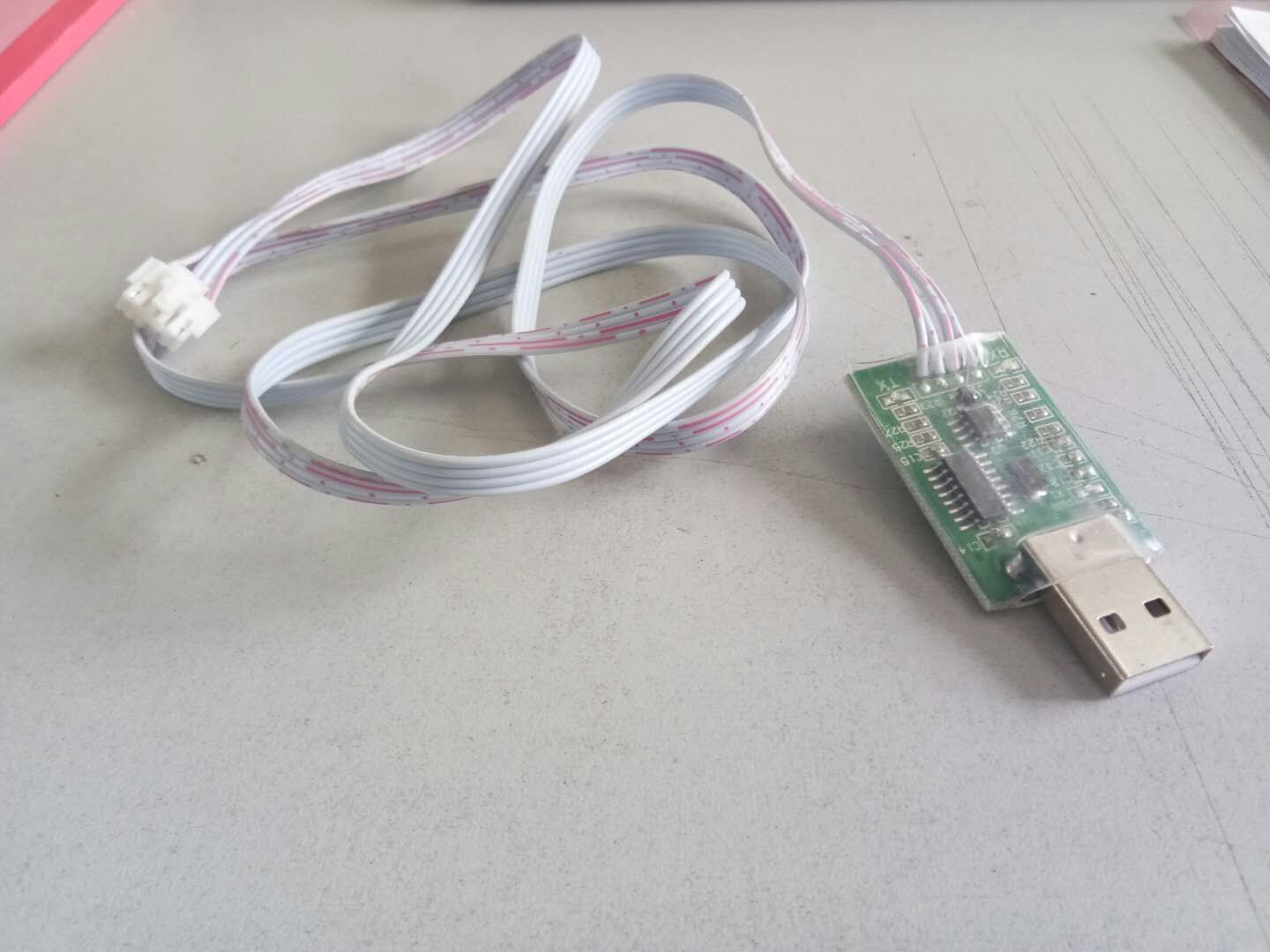

| 3 | 配件 | 485串口線一根 |

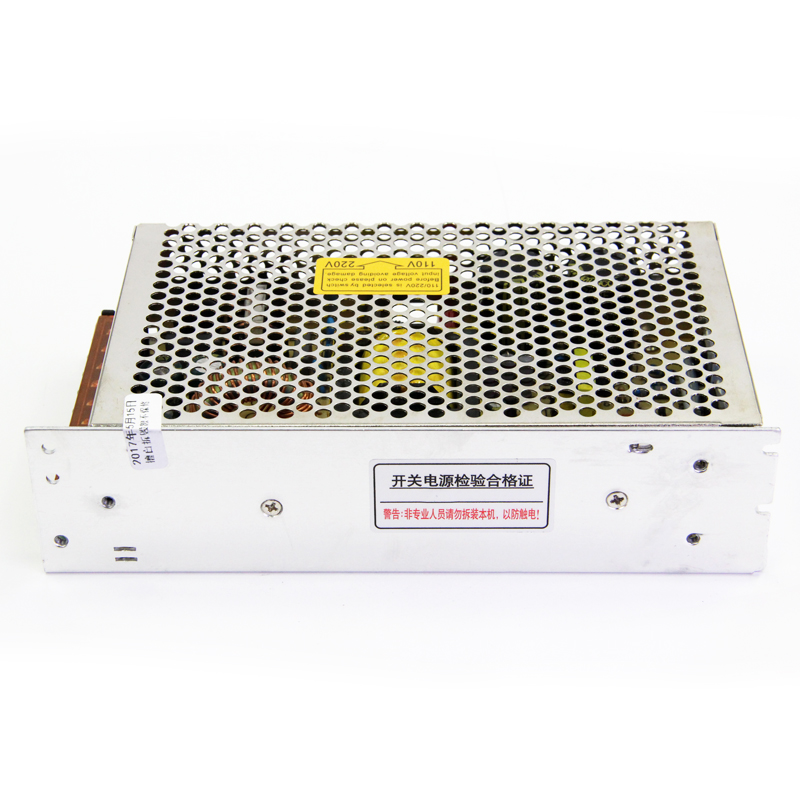

| 4 | 電源 | S-100-24 |
|


第一步 打開服務器上位機測試軟件
1、找到正確的測試軟件，并打開
2、打開對應界面
3、接好線，選擇對應的串口
第二步 選擇控制方式（常用為脈沖控制與速度控制） 1、脈沖控制模式
設定數值 就可以運行 注意順序，最后是總步數發送，電機轉動。 注意：總步數就是總的脈沖數，默認脈沖為10000。若設定總數為100000，電機即走10圈停止。 2、速度控制模式
設定任意轉速，電機運行。 注意：當目標轉速輸入100數值時，電機會順時針按100轉每分的速度運行。 當目標轉速輸入為0數值時，電機立即停止。 驅動器工作需要接上 20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的 UVW 和編碼器已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的 報警信號、到位信號、編碼器零點信號，可以根據需要連接。 伺服技術咨詢 楊工：18001308796 QQ：1755105676 更多精彩閱讀 直流低壓伺服電機驅動器可直接接入光柵信號消除機械誤差 一體伺服運行換向的時候感覺沒有緩沖、不平滑如何處理？ 直流低壓伺服電機可以長期堵轉運行嗎？堵轉時力矩有多大？ 電動車的轉向控制采用DM-055B驅動器時電機轉向控制用位置模式好還是速度模式好？ 無刷伺服驅動器DMS-055A運行過程中電子齒輪比更改無效是什么原因？ 直流伺服400W配套直角精密減速可實現超靜音大扭力高速恒力矩輸出 體伺服機器人直流伺服力矩電機大功率250W 省空間 無刷伺服驅動器DMS-055A配套使用的485串口線意外斷掉，怎么接？ 時代超群直流力矩伺服配套線性導軌HBX系列高速運行穩定 時代超群直流一體化力矩伺服57D2R1010-SJ0 70W無刷伺服電機57B2C0730-SC0B加裝剎車配套參考
|
