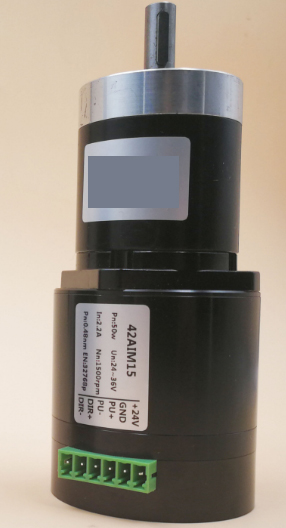

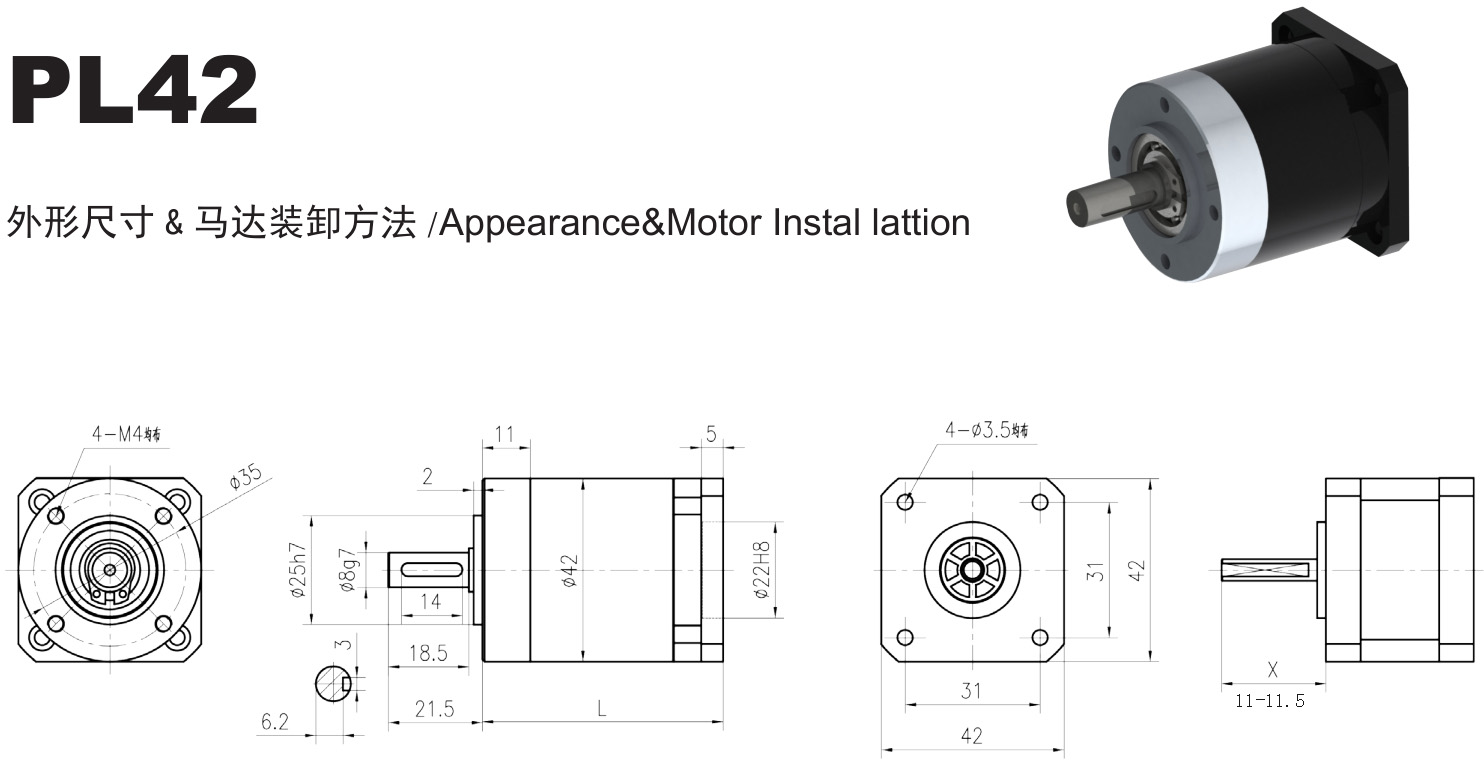

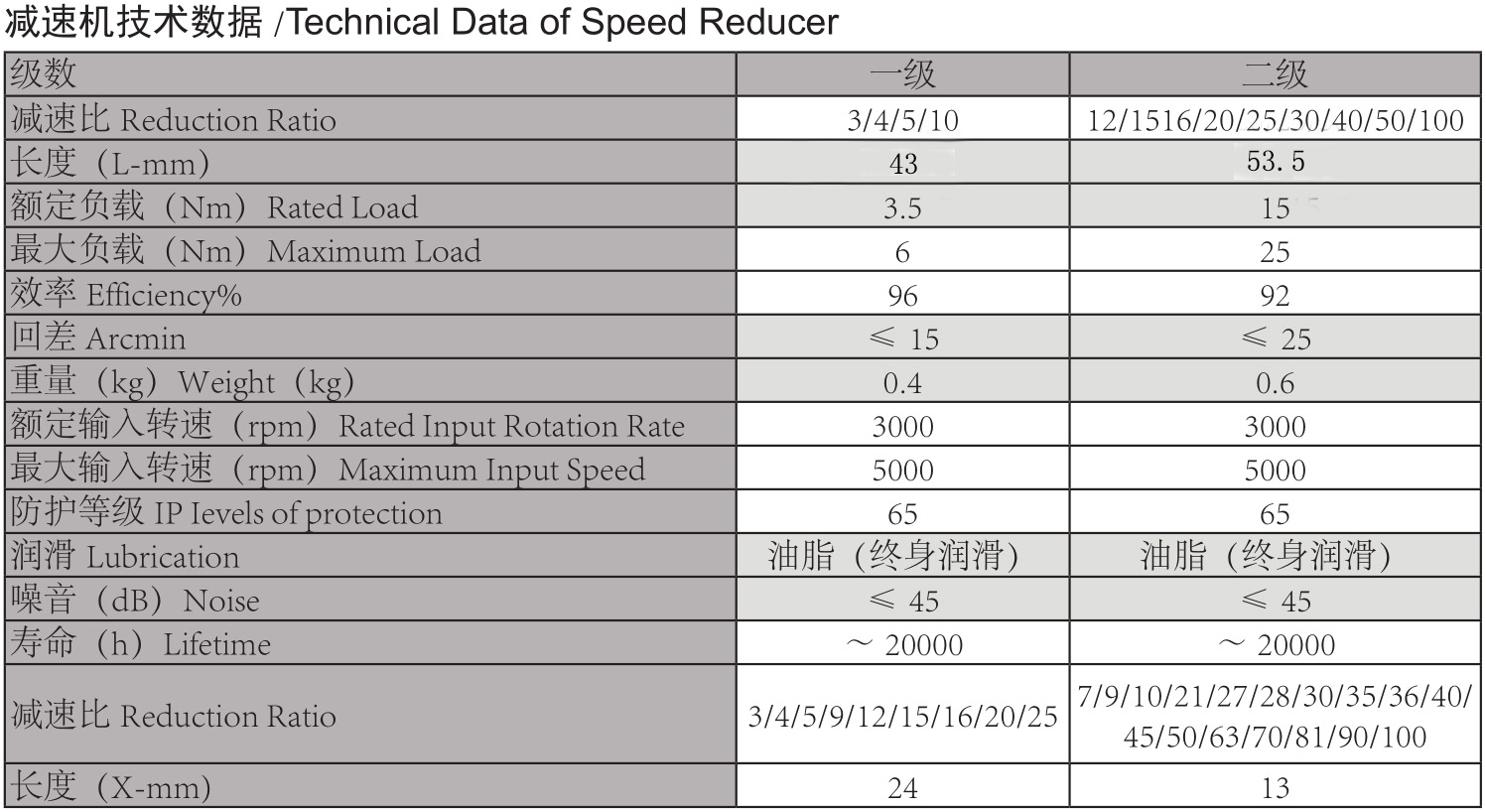

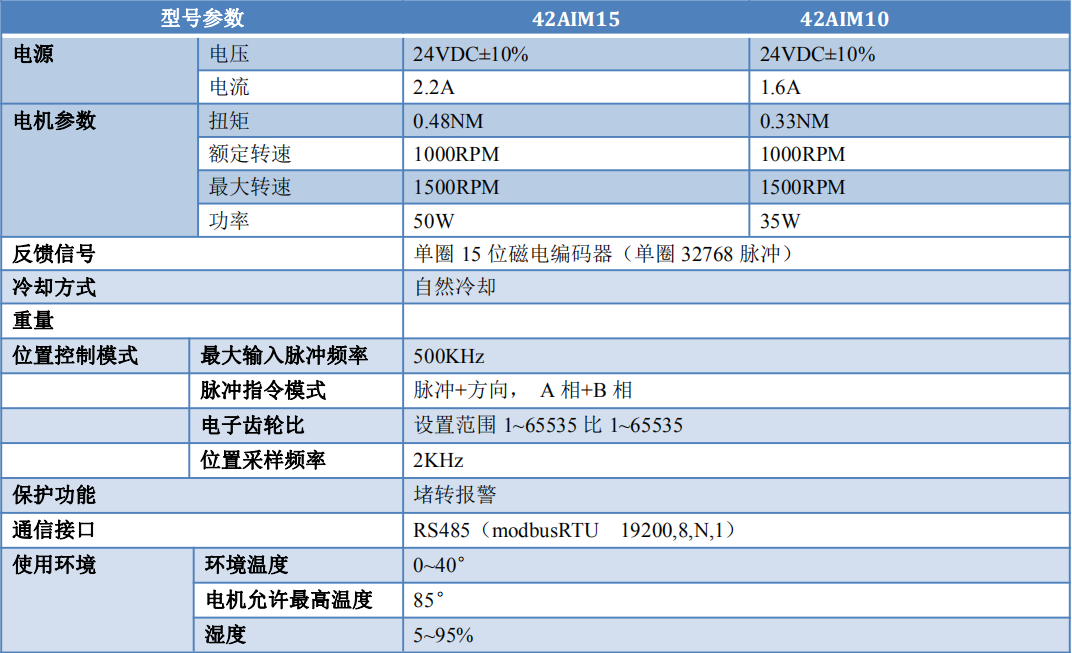

上圖為時代超群提供的直流一體伺服電機42B2R0510-SJ0，供電電壓24V、額定功率50W、額定轉速1000轉,適合小空間高精密儀器使用。集電機驅動一體，孔輸出，可以485通信，電機功率50W，轉速1000轉，扭矩0.48NM，采用的是單圈15位磁電編碼器，默認是32768個脈沖轉一圈，也可以根據客戶要要求加上配套的減速機，實現大力矩輸出！ 主要用在自動化控制上，根據不同驅動器接線能實現三種控制方式：速度，位置力矩，幾乎能取代所有的普通中小功率的直流電機。 以下是詳細規格參數：
產品特性 1. 15 位jue dui 編碼器，一圈脈沖高達 32768。 2. 多圈jue dui zhi（需配電池）。脈沖模式：重新上電自動回斷電位置。 通信模式：可斷電記錄位置。 3. 多級 DD 馬達結構，大扭力輸出。 4. 一體化伺服，簡化接線，體積超小。 5. 低噪音，低振動，高速定位，高可靠性。 6. FOC 場定向矢量控制，支持位置/速度閉環。 7. 可工作在零滯后給定脈沖狀態，跟隨零滯后。 8. 16 位電子齒輪功能。 9. modbus RTU 通信（19200，8,N,1）。 10. 位置模式，支持脈沖+方向信號 11. 具有堵轉，過流保護，過壓保護。

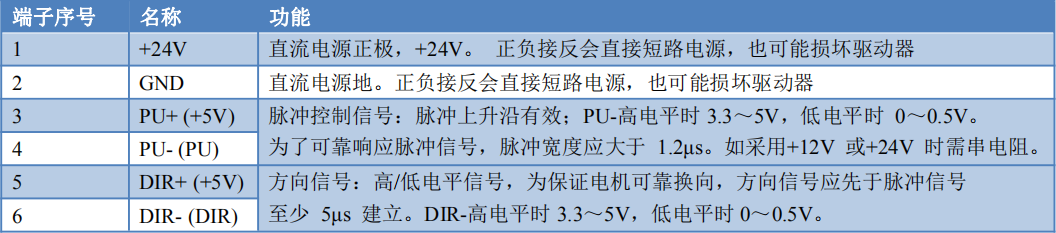

電源與控制信號接口
端子序號：面對端子，左邊為第一。 AIM 系列采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動 器，集電極開路和 PNP 輸出電路的信號。

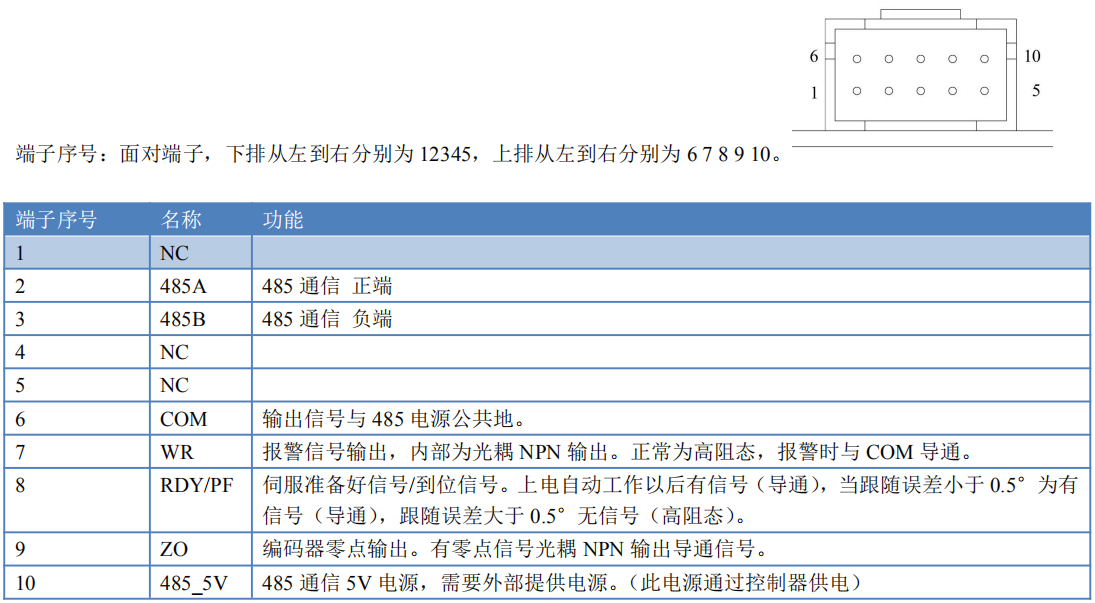

通信與輸出接口
各個領域都涉及：比如數控鉆床，車床，切割機，平面鉆，銑床等等，還有就是印刷，包裝，灌裝等等。 技術咨詢 楊工：18001308796 QQ：1755105676
