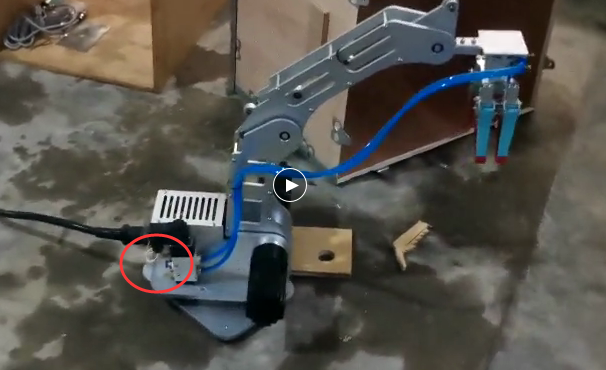

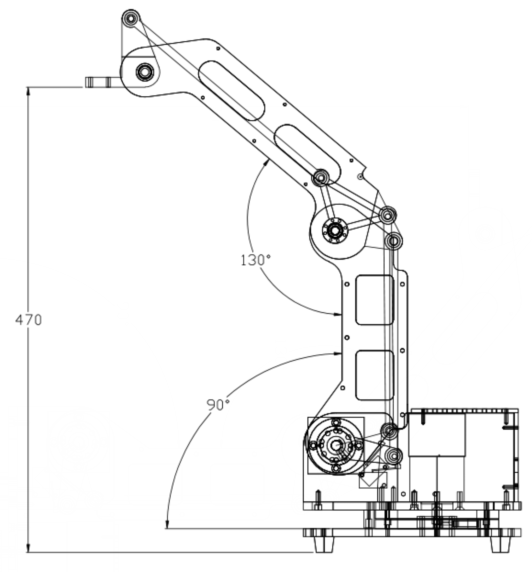

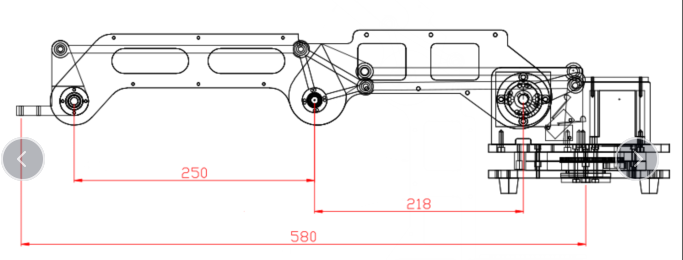

上圖為時代超群提供的2.5KG三軸桌面機器人JXBH-W58025-PDX，負載2.5KG,臂展可以達到58cm.此款機器人可以配套APP,手機端時時操控。編程簡單，整體性價比較高，適合小型流水線取料放料等場景使用。詳細尺寸圖參考如下：

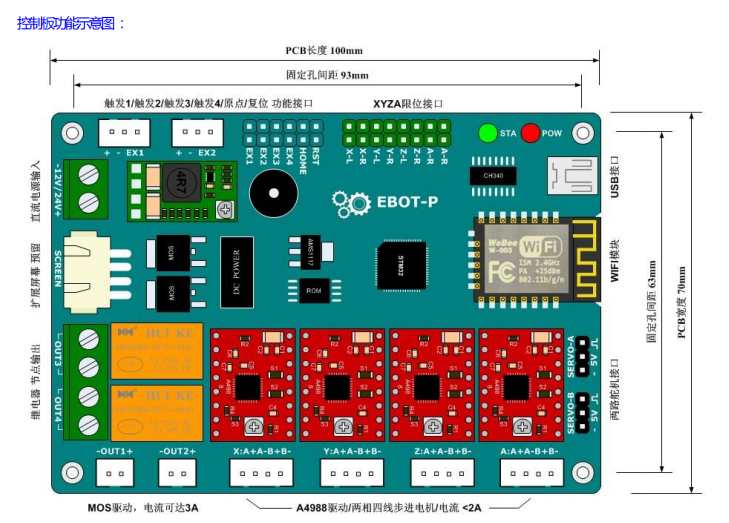

資 源 介 紹 ： 供電 DC24V。 四軸，可控制四路步進電機； 可存儲四組動作，每組**** 254 個節點； 四路 IO 輸出， 兩路 MOS 驅動，兩路繼電器節點； 四路 IO 輸入，分別用于觸發存儲的四組動作； 兩路舵機接口， 可控制 5V 的模擬小舵機。

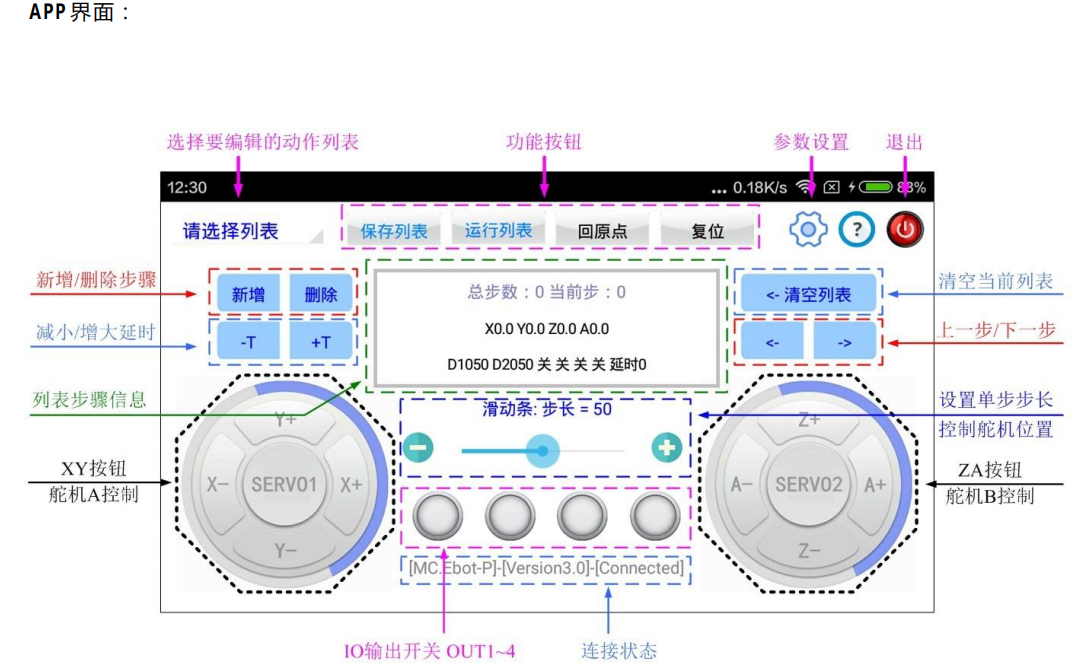

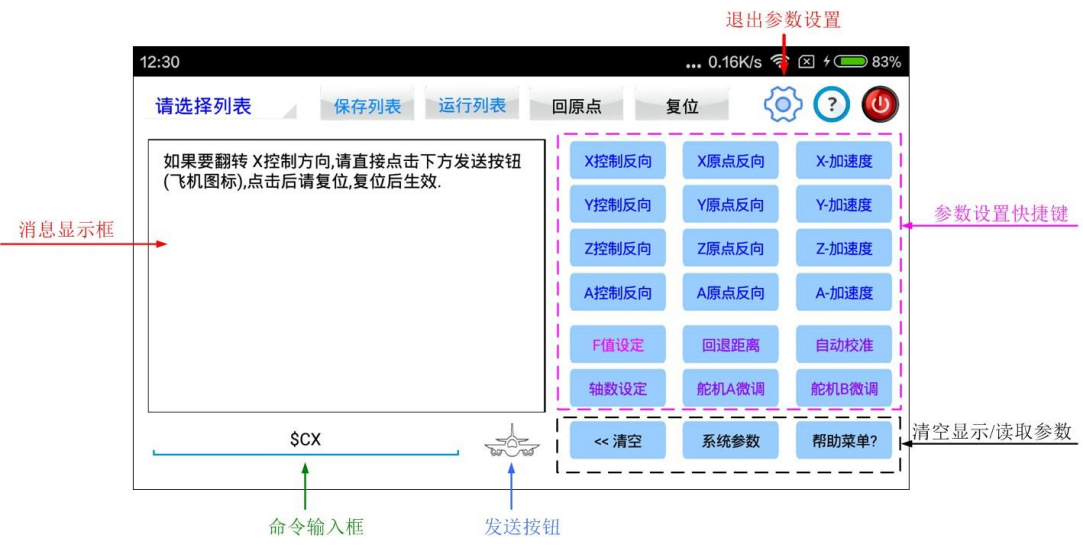

初次使用： 運行測試程序，檢測機械臂是否狀態正常，以免運輸途中造成故障。 1. 插上電纜線，電源線，打開控制箱上電源開關 2. 點擊控制箱上紅色復位按鍵，滴滴聲，然后點擊黃色歸零按鍵，等待機械臂歸零完成，滴滴聲。點擊控制箱上 左起第一個綠色按鍵，機械臂運行一次測試程序。 （若操作過程中，沒有像以上所述完成動作，則可能存在故障，請點擊控制箱上紅色急停按鍵，并不我們的售后聯 系進行故障解決） 操作指導： 控制箱上電后，會產生一個 WIFI 信號，名稱為 “MC_Ebot_xxxx” 密碼為“MiniCNC_xxxx” （X 代表相對應的數字，請注意密碼區分大小寫） 手機 wifi 連接后，打開 APP, 下方若顯示紅色閃爍提示，請點擊復位按鍵戒關閉 app，斷開 wifi，斷開電源， 全部重連。 （操作過程中請勿將 app 放入后臺，如需退出請點擊右上方紅色按鍵） 1. “X- X+”操作機械臂底座向左向右旋轉 2. “Y+Y-”操作機械臂前段小臂向上向下運行 3. “Z+Z-”操作機械臂中段大臂向上向下運行 4. “A+A-”代表第四路電機（默認款空置，除定制款） 5. SERV01 代表第一路舵機，（默認款空置，除定制款）單擊后，凸顯顏色即為控制舵機生效，通過滑動條控制舵機 6. SERV02 代表第二路舵機，（默認款空置，除定制款）單擊后，凸顯顏色即為控制舵機生效，通過滑動條控制舵機 開始編程： 1. 選擇所需編輯列表，如”動作列表 1”，選定后，點擊 app 右側“清空列表”，等待機械臂歸零完成，滴滴聲。 第一步，通過按鍵 X 戒 Y 戒 Z，操作機械臂到待機點（運行開始和停止位置），點擊“新增”，然后再操作機械臂 ，到達想要路徑的 A 點，點擊新增，到達想要的 B 點，點擊新增，以此類推到想要的終點位置。 2. 點擊 app 上方保存列表，控制箱會發出滴滴滴滴聲，點擊控制箱上紅色按鍵，滴滴聲，然后點擊黃 色按鍵，等待歸零完成，滴滴聲，點擊”動作列表 1”對應的左數第一個綠色按鍵，即可運行剛剛設定好的動作。 如何使用紅外傳感器： 每臺設備都有配紅外傳感器，控制箱上留有固定插口，請確保在斷電情況下，插上紅外傳感器，插好后，上電， 點擊控制箱上紅色按鍵，黃色按鍵，機械臂到達待機位置后，即可通過紅外傳感器啟動機械臂運行設定好的動作，默認 啟動”動作列表 1”. 如需切換到”動作列表 2”，斷電后，將控制板上“EX1”所插插頭，換到“EX2”上即可。 如何調整運行速度： 點擊 app 右上方設置按鈕進入設置界面，點擊”F 值設定”，默認數值為 5000，可通過調整數值改變速度，設定好數 值后點擊右方飛機圖標，滴滴聲后，生效。 也可點擊按鍵”X 加速度”、”Y 加速度”、”Z 加速度”，將“？”更換數值，默認為 100，可通過調整數值改變加 速度，設定好數值后點擊右方飛機圖標，滴滴聲后，生效。 專業技術指導 楊工：18001308796 QQ：1755105676
