上圖我客戶定制的一套步進系統。其中包含一款2.2NM步進電機，一款15速比蝸輪蝸桿帶輸出軸，一款數字式驅動器，一個DY-IS可編程控制器，和一款24V-200W開關電源用于給驅動器供電。 下面具體做一下產品介紹：
時代超群57HBP102AL4-TK0步進電機，電機步距角1.8°，扭矩2.2N.m，電流3A，機身高102MM，軸徑9MM，鍵3，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。搭配的事RV30-015W-57A-NK0蝸輪蝸桿減速機，減速比15速比，帶一個輸出軸，輸出軸可根據客戶要求定制，此套減速電機輸出靜扭矩=2.2NM*15速比*60%效率=19.8NM＞14NM（此速比蝸輪蝸桿能承受的額定扭矩）那么久輸出不到19.8NM的力。但是我們考慮到步進電機轉速越高扭矩越小，所以實際使用的時候，扭矩也就保持在14NM以內了。

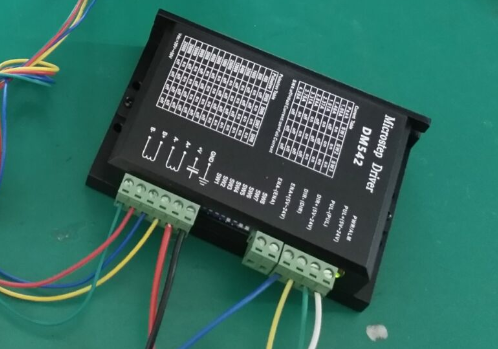

配套驅動器DM542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。
此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
具體操作流程如下：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
