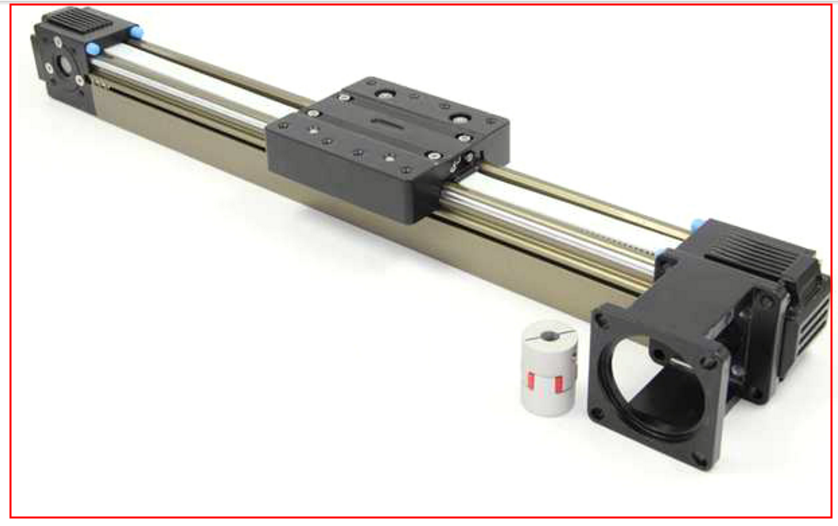

上圖為時代超群DS60M125系列同步帶導軌，可此系列同步帶有效行程可做到50mm-3000mm，水平載重60kg.垂直承載力20KG,同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米。
 同步帶可配57/86步進電機，60/80伺服電機，電機片可根據客戶要求定制。
此類型滑臺由同步帶傳動，噪音輕，有效行程選擇空間大，負載力矩大，速度快；此系列同步帶可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 具體細節圖如下

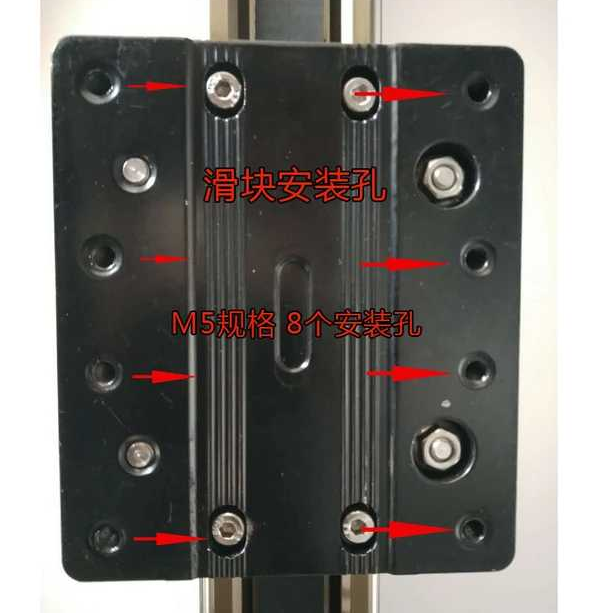

滑塊安裝孔M5，8個,方便安裝

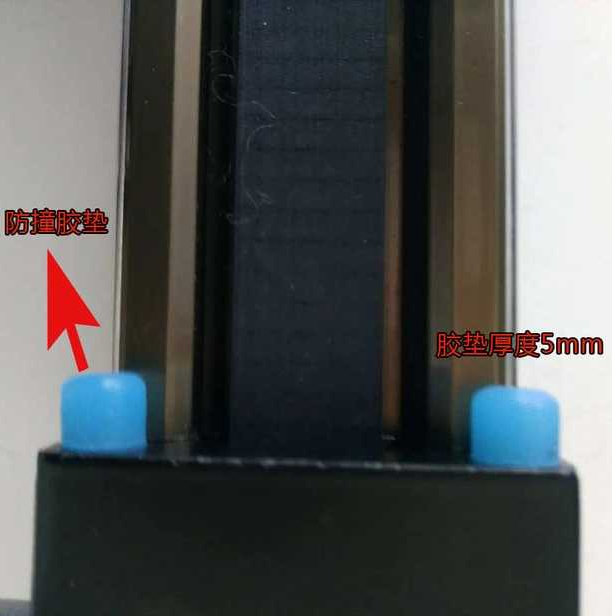

5MM厚的防撞膠墊。

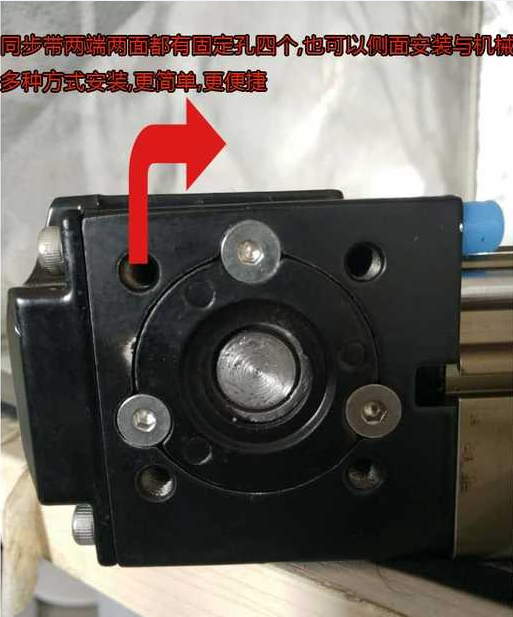

安裝固定塊

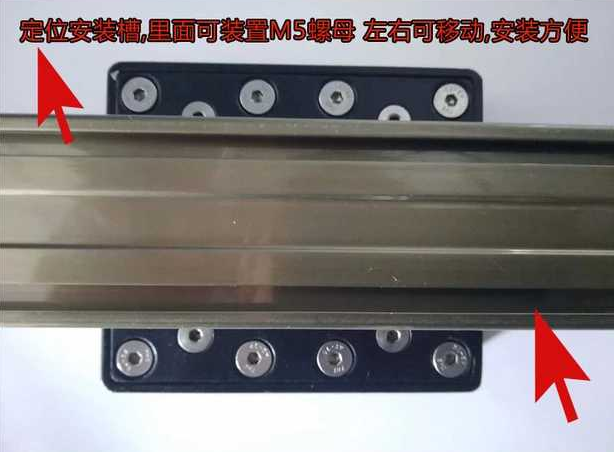

底部安裝溝槽，可左右移動，安裝非常方便。
垂直負載20KGE,下面推薦一款常用帶剎車大扭矩86步進電機

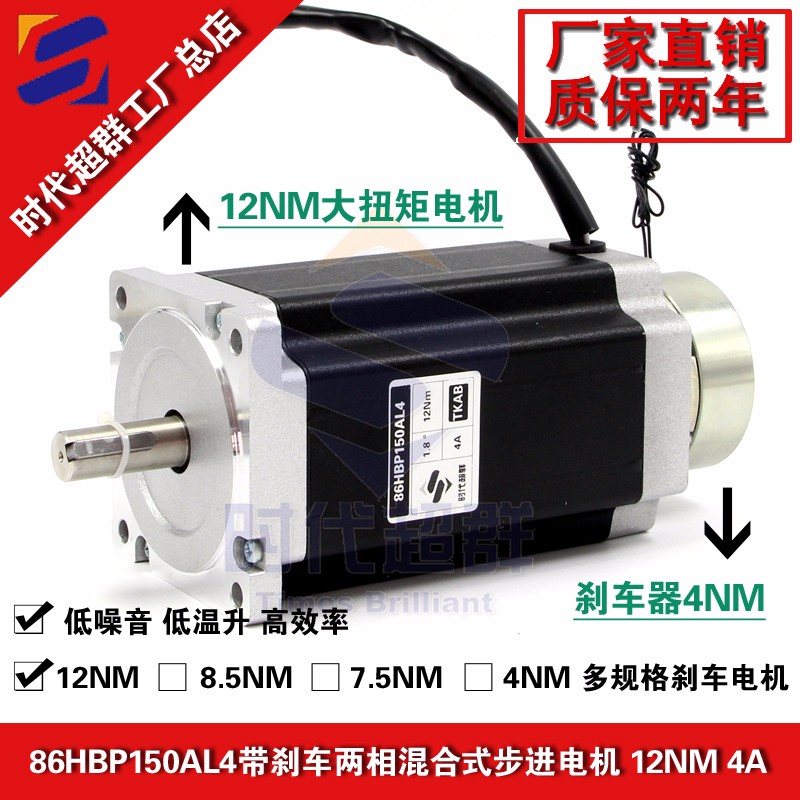

時代超群86HBP150AL4-TK0B兩相混合式剎車步進電機配HBX2005-1500D重型導軌滑臺，步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM。可搭配驅動器ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。 步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
