DS60M125系列同步帶導軌，可配57/86電機，此系列同步帶有效行程可做到50mm-3000mm，水平載重60kg.垂直承載力30KG,同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米。
此類型滑臺由同步帶傳動，噪音輕，有效行程選擇空間大，負載力矩大，速度快；此系列同步帶可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 客戶經常導軌側面安裝限位來控制導軌往復運行，不發生撞墻現象。那么限位如何安裝呢？

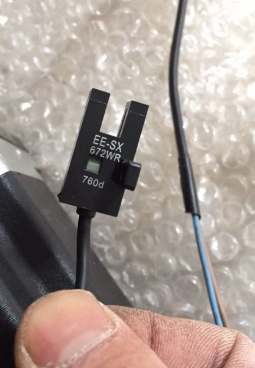

上圖為DS60同步帶導軌滑臺專用EE-SX672WR限位，可啟動常開或者常閉模式。具體使用方法如下：

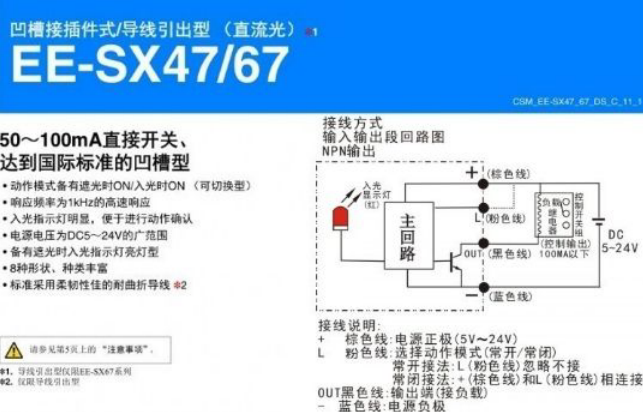

棕色線---電源正極 藍色線---電源負極 黑色線---輸出信號，常開模式，粉色默認不接
常閉模式，棕色線和粉色縣相連接。 限位安裝到同步帶鋁型材側面滑到的設定位置，用螺絲固定好即可。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
