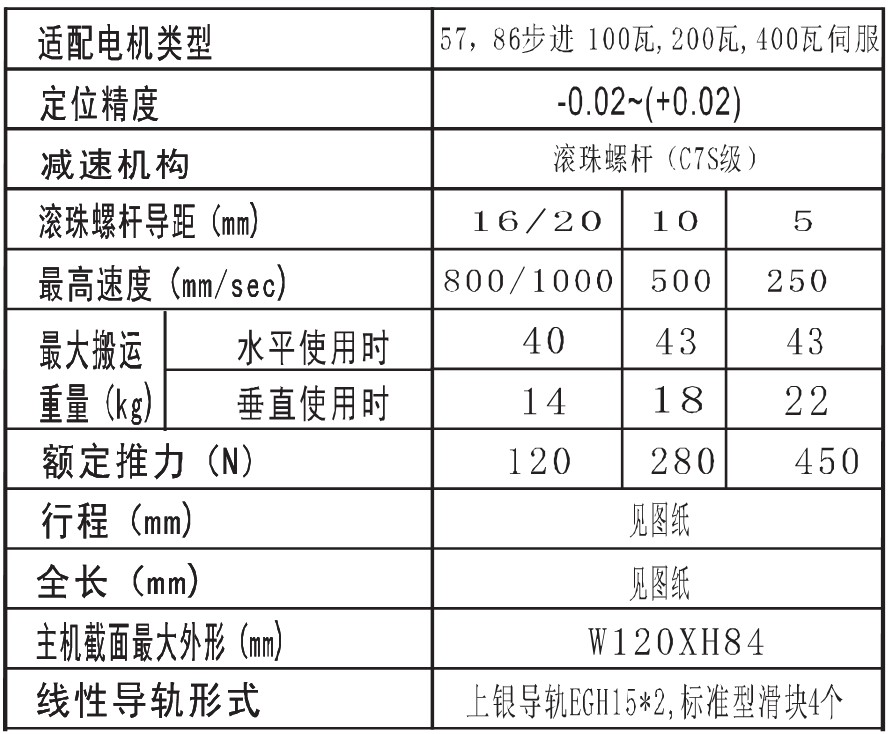

應用視頻：http://v.youku.com/v_show/id_XMTU4NDkyODE5Mg==.html?spm=a2h0j.11185381.listitem_page1.5!15~A 上圖為客戶定制的焊機用的一套密閉式滾珠絲桿導軌，配的事2.8NM步進電機，此款導軌可以使用16的絲桿，導程5MM,10MM,20MM可選，根據客戶需要移動的速度快慢選，具體參數如下：

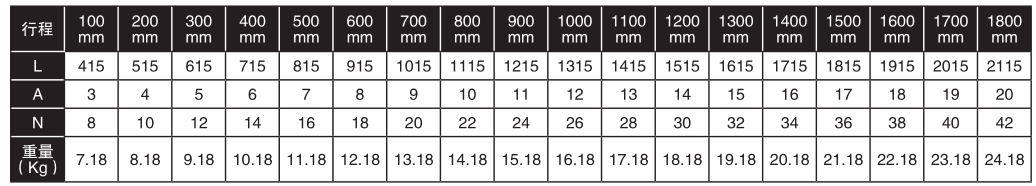

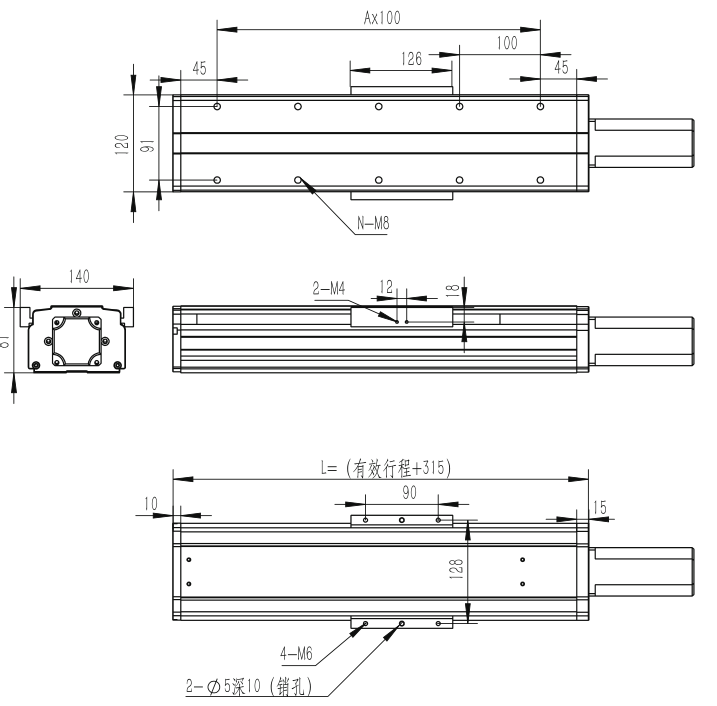

具體尺寸圖如下：

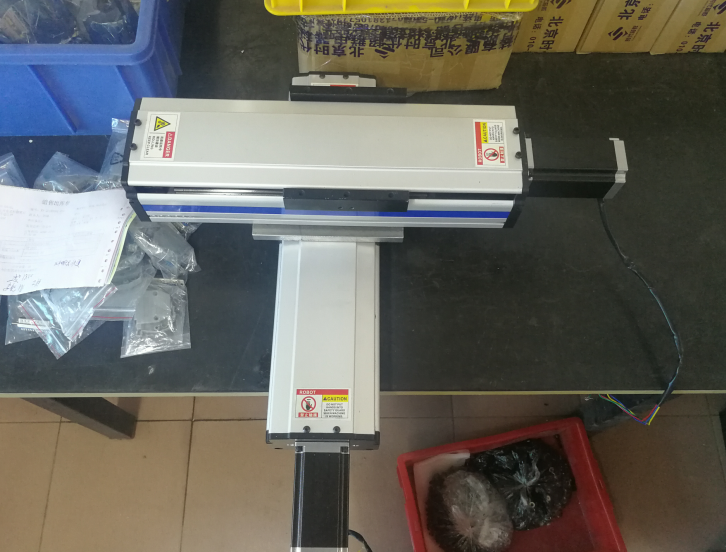

實物圖：
搭配的是57步進2.8NM電機57HBP112AL4-TFA，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8° 扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長22mm。  配套驅動ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
