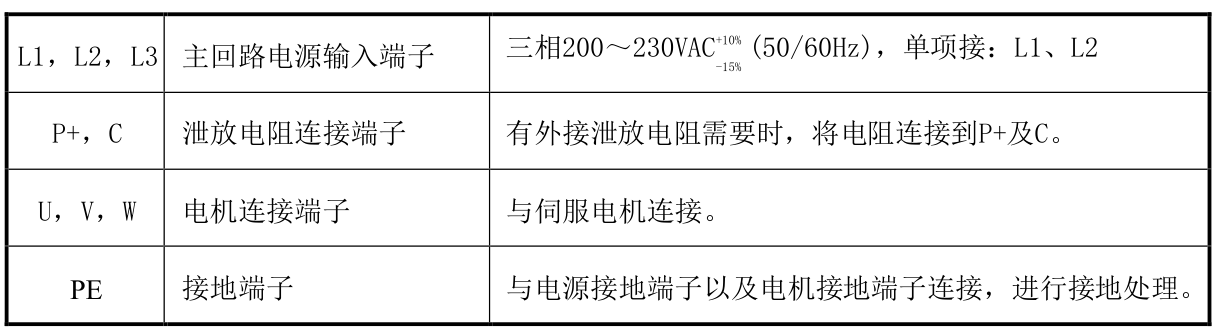

進行接線或檢修作業時，必須先斷開電源，因驅動器內部有大容量電解電容，因此內部電路仍有高壓。為了防 止觸電，在5 分鐘之內請勿觸摸電源端子。放電完畢后,CHARGE指示燈會熄滅。請?jiān)诖_認CHARGE指示燈熄滅后再進行連接和檢查。

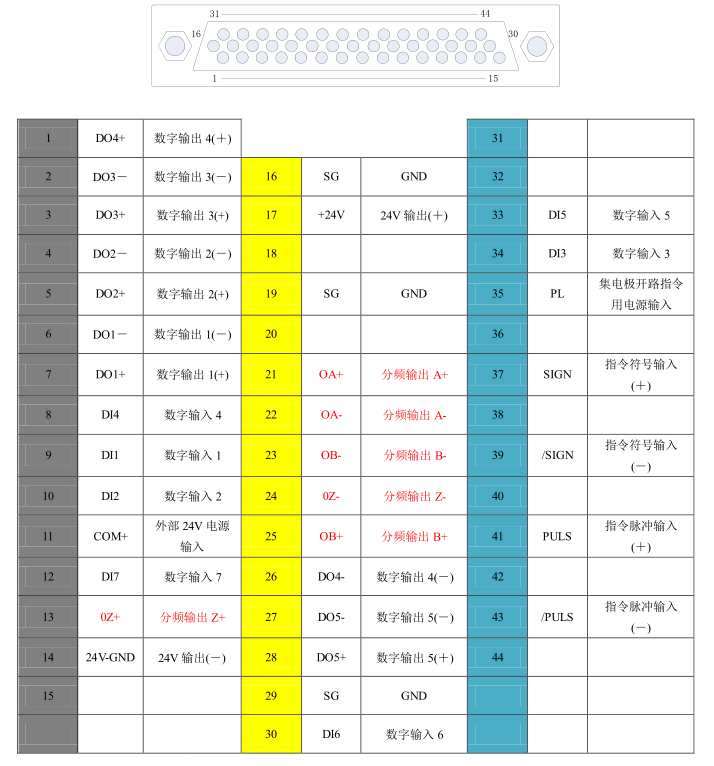

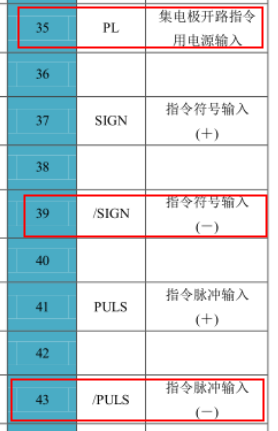

客戶按照上述接好線后，一般問題會卡在，如何進行外部控制，有的客戶用PLC,有的客戶用控制器，根據客戶不同，具體的接線方式如下:客戶需要用PlC控制，如果是共陽極接法（源型接法，NPN接法）），那么只需要接三根線，如圖
PL 接24V+公共端 PULS- 接脈沖負Y0 SIGN- 接方向負Y1

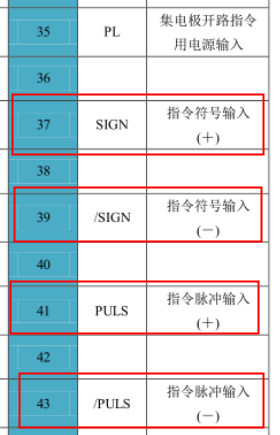

客戶需要用5V差分信號控制器控制，那么只需要接四根線如圖
PULS+ 接脈沖正 SIGN+ 接方向正 PULS- 接脈沖負 SIGN- 接方向負 還有一種情況，客戶需要用PlC控制，如果是共陰極極接法(PNP接法)，那么需要在脈沖-和方向-上串2K電阻，把信號轉換成5V，如圖
PULS+ 串2K電阻，接脈沖Y0 SIGN+ 串2K電阻，接方向Y1 PULS-和SIGN- 接控制器0V
